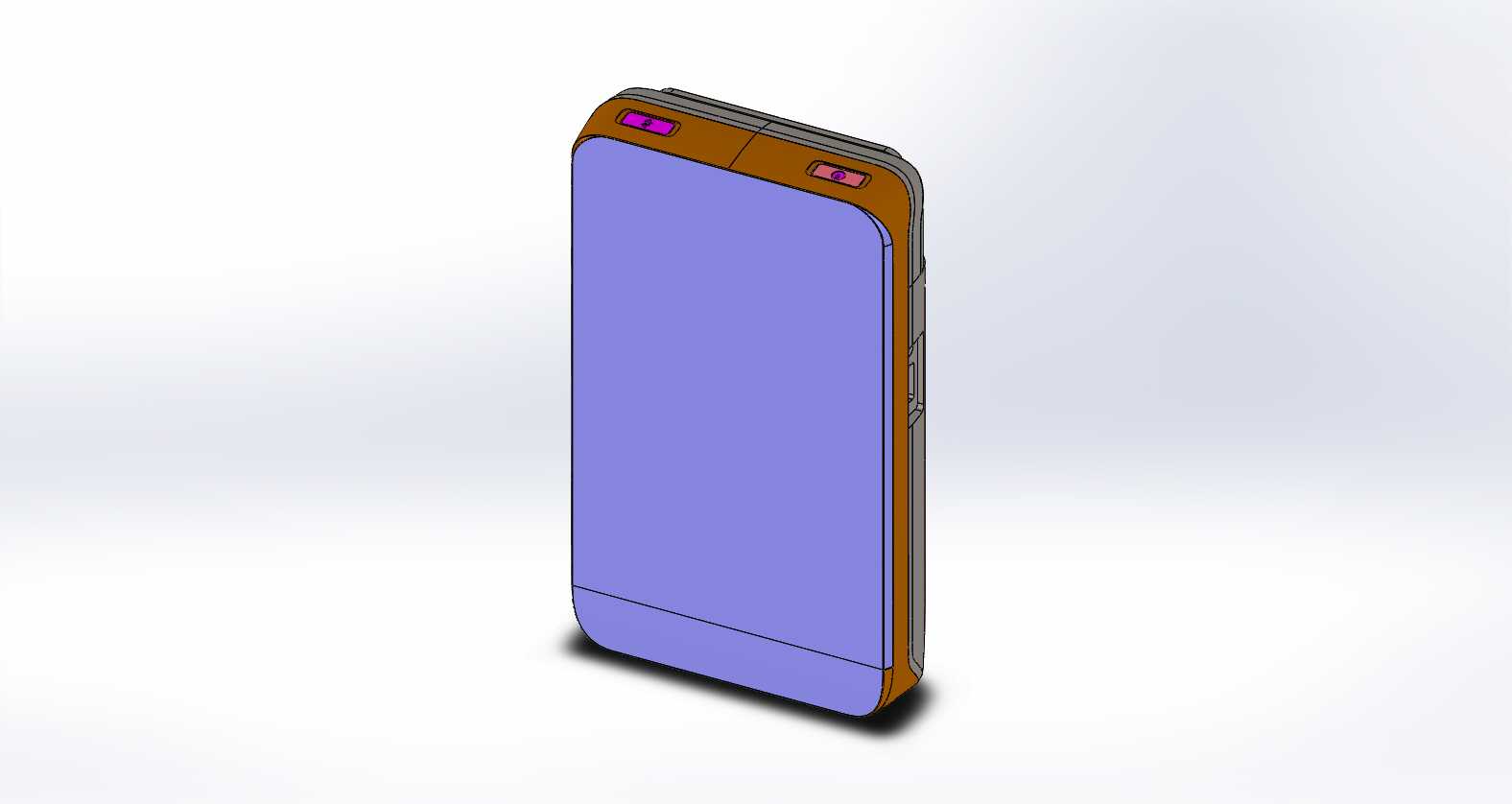

直板触控智能手机外观结构三维数模

　　这套三维数模完整还原了直板触控智能手机的整机外观与内部安装边界，建模过程中严格遵循消费电子手持设备的人体工学设计逻辑，整机握持段的侧边弧度经过反复调整，确保单手握持时的受力均匀性，避免长时间握持产生的硌手感。从实际应用场景来看，该结构可作为入门级智能手机的外观验证原型，也可适配工业手持数据采集终端的外壳改装需求，在移动支付、仓储盘点、外勤数据录入等场景中，这类直板触控结构的设备凭借操作直观、携带便捷的特性，始终占据手持终端的主流选型方向。数模中预留的顶部功能开孔，分别对应前置摄像模组、光线距离传感器与状态提示灯的安装位，开孔位置的公差配合按照消费电子行业通用的±0.05mm精度设定，避免组装后出现透光不均、模组偏移的问题。

　　机身背部的分段式结构设计，将电池仓、主板固定位与天线辐射区域做了物理分隔，金属中框的断点位置精准对应天线的净空区要求，确保无线通讯信号的传输效率不会被金属结构屏蔽。侧边的按键开孔分别对应电源键与音量调节键，按键的按压行程预留了1.2mm的活动空间，匹配常规轻触开关的按压参数，按键与中框的间隙控制在0.1mm，既保证按压时的顺畅度，也能避免日常使用中灰尘、汗液进入机身内部。整机的外形尺寸按照单手握持的黄金比例设定，机身宽度控制在70mm以内，适配绝大多数成年用户的手掌宽度，厚度方向在保证电池容量与结构强度的前提下做了收薄处理，最薄处的边缘厚度仅为6mm，握持时不会产生厚重的坠手感。建模过程中对屏幕的安装边界做了重点标注，

　　屏幕总成与中框的配合采用台阶式限位结构，屏幕组装时可直接通过台阶定位，减少组装过程中的对位调整时间，同时台阶处预留了泡棉胶的粘贴空间，确保屏幕与中框粘接后的密封性，满足日常防泼溅的使用要求。机身顶部与底部的边角采用大R角过渡设计，R角半径与机身宽度的比例经过多轮验证，既保证视觉上的轻薄感，也能在设备意外跌落时分散边角的冲击力，降低屏幕碎裂的风险。数模中还预留了听筒、扬声器与麦克风的出声开孔位置，开孔的排布避开了内部主板的器件布局，出声通道的长度控制在声学设计要求的合理范围内，避免出现声音闷堵、收音不清的问题。对于结构设计从业者而言，这套数模完整呈现了直板触控类手持设备的结构设计逻辑，从外观曲面的连续性处理，到内部器件的安装边界预留，

　　再到不同材质部件的配合公差设定，都可以作为消费电子结构设计的参考原型，尤其是中框与前后盖板的配合结构，能够帮助设计人员快速理解手持类通讯设备的装配逻辑，缩短同类产品的开发周期。在实际选型参考中，该结构的安装空间可适配4.7到5.0英寸的触控显示屏，主板区域的预留空间能够集成常规的移动通讯基带、存储芯片与电源管理模块，电池仓的尺寸可容纳2000mAh容量的锂聚合物电池，满足入门级智能设备的续航需求。机身背部的摄像头区域做了轻微凸起的结构设计，凸起高度控制在0.8mm，既保证摄像头镜片不会被桌面磨损，也不会因为凸起过高导致设备放置时出现晃动的问题，镜片周边的金属保护圈高出镜片表面0.2mm，形成有效的防护边界。
