机械测量教学实验室空间布局设计方案

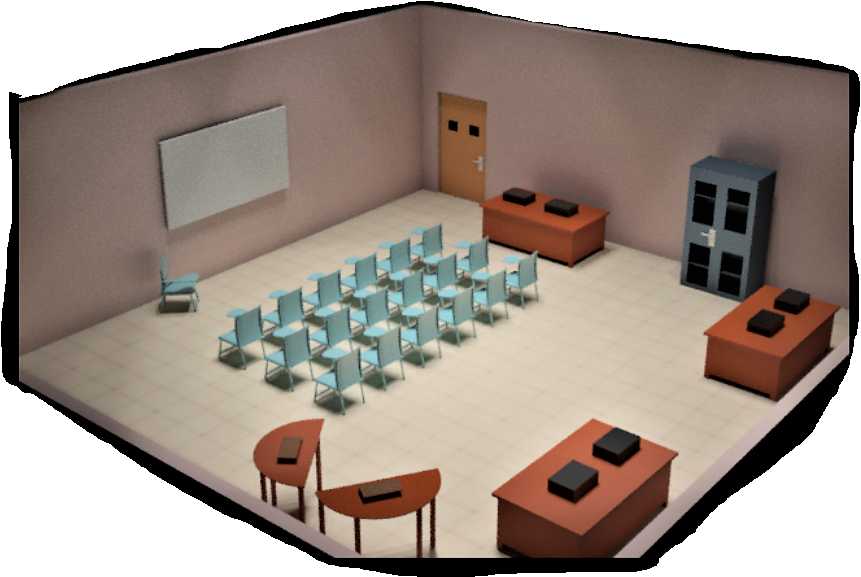

　　这套实验室布局方案针对机械测量类实训教学场景搭建，整体空间采用矩形规整轮廓，适配常规高校实训楼、企业计量培训室的标准开间尺寸，长边净距预留8.2米，短边净距预留6.4米，层高适配常规2.8-3.2米的室内建筑条件，所有家具摆放均预留不小于0.9米的通行与操作通道，满足人员集中实训时的疏散与操作需求。空间入口设置在短边侧墙位置，采用双观察窗木质平开门，开门方向朝向室内侧，门体净宽1.2米，可满足小型测量仪器推车、实训物料的进出需求，门体旁侧靠墙设置通高钢制储物柜，柜体深度0.5米，宽度1.2米，高度2.2米，内部设置分层隔板与带锁柜门，用于存放游标卡尺、千分尺、百分表等常用测量量具，以及实训指导书、记录表单等教学物料，

　　柜体与墙体之间预留20mm安装间隙，方便后期布线与柜体维护。正对入口的长墙位置悬挂1.8米宽、1.2米高的磁性白板，白板下沿距离地面高度0.9米，适配站立书写与坐姿观看的视线高度，白板下方预留电源接口与投影幕布安装位，可满足理论讲解、测量数据公示、实训任务布置的使用需求。学员实训区域采用成排排布的浅蓝色网布靠背座椅，单座座椅宽度0.5米，深度0.55米，座面高度0.45米，每排座椅之间预留0.7米的前后间距，座椅前方配套设置弧形测量操作桌与矩形实训桌，其中靠近白板区域的三排矩形实训桌单桌尺寸为1.2米长、0.6米宽、0.75米高，每桌可容纳2名学员同时开展测量操作，桌面预留量具放置防滑垫区域，桌体下方设置抽屉用于存放个人记录工具；

　　靠近入口侧的两张弧形操作桌采用半圆拼接设计，单张弧形桌半径0.6米，高度与常规实训桌保持一致，可作为小组讨论、特殊工件测量的灵活工位，适配3-4人小组的协作实训需求。空间内侧靠近墙角的位置设置两张独立的教师演示桌，单桌尺寸1.4米长、0.7米宽、0.8米高，桌面放置测量演示用的标准量块、粗糙度样块等教具，桌体与第一排学员座椅之间预留1.5米的演示距离，保证所有学员都能清晰观察教师的操作演示过程。整体布局的动线设计采用单循环通行逻辑，入口到演示区、演示区到学员工位、学员工位到储物柜之间的通道无交叉遮挡，可避免实训过程中人员持拿量具走动时发生碰撞；所有家具的边角均做R30mm圆角处理，降低人员磕碰的安全风险，桌面均采用耐刮磨、

　　防腐蚀的理化板材质，可耐受测量过程中常用的防锈油、酒精等试剂的侵蚀，长期使用不会出现起鼓、划痕残留的问题。地面采用浅米色防滑地砖，墙面采用哑光浅灰色涂料，避免光线反射影响测量读数的准确性，室内照明采用均匀排布的格栅灯，桌面照度不低于300lux，满足精密测量操作的光线要求。在建模过程中，所有家具模型均按照实际量产产品的尺寸参数1:1还原，柜体的合页、拉手，座椅的滚轮、靠背支架，桌体的封边、连接角码等细节都做了结构化建模，可直接用于实验室装修的效果展示、家具采购的尺寸核对、实训工位排布的合理性验证，也可作为同类教学空间布局设计的参考模板，调整家具数量与摆放位置即可适配不同面积、不同实训方向的实验室搭建需求。
