微型螺杆式注塑成型核心结构设计

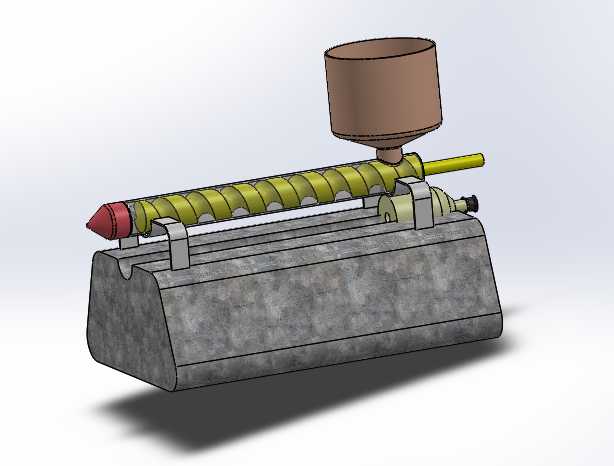

　　这套微型注塑结构的三维建模，核心面向小批量精密塑件试制、实验室高分子材料配方验证场景，区别于量产线大型注塑设备的大合模力、大射胶量设计，整体结构围绕小剂量熔胶精准输送、稳定注射的核心需求搭建，适配桌面级试制工位的安装空间约束。从结构布局来看，核心的塑化注射组件采用同轴卧式排布，料斗垂直布置于料筒进料段上方，进料口位置对应螺杆尾部的进料螺纹段，颗粒原料依靠自重落入螺槽后，随螺杆转动沿轴向向前输送，过程中依靠料筒外加热与螺杆剪切热完成原料熔融塑化，螺杆头部的止逆结构在注射动作时锁闭熔胶通道，避免熔胶回流影响射胶精度。料筒整体采用分段式结构设计，进料段、压缩段、均化段的螺槽深度沿送料方向逐步递减，匹配原料从固态颗粒到粘流态熔体的状态转变，

　　压缩比的选取适配通用热塑性塑料的塑化需求，既保证原料充分熔融排气，又避免剪切过热导致材料降解。螺杆前端连接喷嘴结构，采用小口径直通式喷嘴设计，减少熔胶在喷嘴处的滞留量，适配微型注塑的小射胶量需求，喷嘴球面半径匹配小型模具浇口套尺寸，保证对接密封无溢料。整套结构的安装边界充分考虑桌面设备的布局限制，料筒组件的支撑座采用一体化铸造结构预留安装孔位，可直接固定在设备安装面板上，驱动螺杆转动的动力输入端布置在料筒尾部，与注射油缸的动作方向同轴，避免偏载导致的螺杆磨损。料斗采用上大下小的锥形结构，容量适配单次连续试制的原料用量，内壁做光滑过渡处理避免颗粒架桥，进料口设置可调节挡板，可根据不同原料的流动性调整进料开度，避免进料过快导致螺杆过载。

　　在功能特性上，这套结构将塑化与注射动作集成在同一根螺杆上，相比柱塞式微型注塑结构，塑化均匀性更优，熔胶温度一致性更好，适合成型尺寸精度要求高、壁厚较薄的小型塑件，比如小型电子接插件、精密齿轮、医用微量塑件等产品的试制生产。设计过程中充分考虑了零部件的加工工艺性，料筒内孔与螺杆外径的配合公差选取合理，既保证螺杆转动顺畅无卡滞，又避免间隙过大导致熔胶沿螺棱反向泄漏，螺杆表面做氮化处理提升耐磨性能，适配加玻纤等改性原料的长期使用需求。整套结构的动作逻辑清晰，塑化阶段螺杆转动同时后退计量，达到设定射胶量后螺杆停止转动，注射阶段螺杆在轴向推力作用下向前推进，将料筒前端的熔胶经喷嘴注入模具型腔，保压阶段维持设定压力补充熔体冷却收缩，

　　冷却完成后螺杆复位开始下一个塑化循环。从安装适配性来看，整套核心组件的轴向尺寸控制在桌面设备可容纳的范围内，径向尺寸预留了加热圈、热电偶的安装空间，料筒外壁预留的传感器安装位可实时监测各段熔胶温度，配合温控系统实现精准的温度控制，尾部的驱动连接结构可适配伺服电机加减速机的转动驱动方案，也可根据需求搭配液压马达驱动，注射动作的驱动可搭配小型伺服电动缸或者微型液压油缸，满足不同成本、不同精度需求的设备配置方案。
