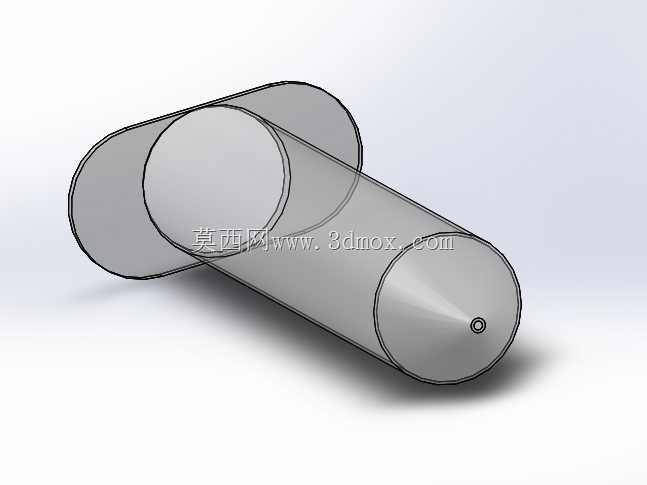

适配3D打印的60毫升注射器结构设计

　　在桌面级FDM3D打印的日常运维场景中，耗材挤出量校准、光敏树脂定量转移、打印平台清洁溶剂精准涂布这类操作，往往需要定量的流体推送工具来完成，常规市售一次性注射器虽然获取便捷，但针对3D打印场景的特殊适配性存在不少局限——比如推杆防滑结构适配戴劳保手套操作的摩擦力不足、针筒外壁刻度在长期接触酒精、树脂清洗剂后容易磨损脱落、出液口的通用鲁尔接头和部分定制导料管的匹配度不佳，这些细节问题都会影响日常操作的效率与精度，这款60毫升容量的注射器结构，正是针对这类桌面制造场景的实际使用需求完成的结构设计。从结构设计思路来看，整个模型做了面向FDM打印工艺的全流程适配，没有设置需要支撑的悬空倒扣结构，针筒主体采用等壁厚的直筒构型，筒壁厚度控制在1.8mm，既能够保证容纳流体时的结构刚性，避免握持推送时出现筒壁形变导致的容量偏差，也能减少打印过程中的材料消耗，缩短打印耗时。针筒尾部的法兰凸缘做了圆弧过渡处理，没有尖锐棱角，一方面是避免打印过程中出现应力集中导致的层间开裂，另一方面在操作时，手指抵靠法兰的接触压强更低，长时间推送大粘度流体时不会产生明显的压痕，适配不同手型的操作习惯。推杆部分的设计没有照搬市售注射器的十字筋结构，而是采用了整圈薄壁导向环的构型，导向环和针筒内壁的配合间隙控制在0.2mm，既能够保证推杆在筒内滑动顺畅无卡滞，又能避免间隙过大导致的流体渗漏问题，推杆端部的活塞安装位预留了0.8mm的环形槽，可直接适配常规的硅胶密封圈，

　　不需要额外定制密封件，打印完成后只需要装配通用规格的密封圈就能实现可靠的密封效果，能够推送从低粘度的酒精、清水到中等粘度的光敏树脂、润滑脂，甚至更高粘度的打印平台粘接胶等多种流体。出液端的接口做了通用化设计，既保留了标准鲁尔接头的锥度结构，能够适配常规的针头、延长管，也在接头根部增加了一圈防滑凸棱，当需要对接定制的大口径导料嘴时，可以通过卡箍或者扎带直接固定，不需要额外做接头转接，减少流体输送过程中的泄漏点。从外形尺寸与安装边界来看，整个注射器装配完成后的总长度控制在165mm，针筒外径为28mm，尾部法兰的最大宽度为38mm，这个尺寸刚好能够适配桌面级3D打印机的常规打印幅面，哪怕是打印尺寸在200*200mm的入门级机型，

　　也能够一次性完成整个针筒或者推杆的打印，不需要做结构拆分。针筒外壁的容量标识采用了内嵌式的凹槽刻度，从5ml到60ml每5ml设置一个长刻度标识，每1ml设置短刻度标识，刻度凹槽深度为0.3mm，打印完成后可以用马克笔涂抹刻度位置后擦除表面残留，就能获得永久不会磨损的清晰刻度，不会因为长期接触溶剂出现标识模糊的问题。在实际使用场景中，这款注射器除了用于3D打印运维的流体定量操作，也可以用于小型实验室的试剂定量移取、手工DIY场景的胶水定量涂布、小型水族箱的营养液定量加注等场景，结构上没有多余的装饰性特征，所有的结构设计都围绕打印便利性、操作实用性、密封可靠性三个核心维度展开。针对打印过程的工艺适配，针筒内壁的打印层厚建议设置为0.

　　15mm，能够获得更光滑的内壁表面，降低推杆滑动的阻力，减少密封件的磨损；外壁和推杆结构可以采用0.2mm层厚打印，在保证结构强度的前提下提升打印效率。材料选择上，如果用于接触有机溶剂、光敏树脂这类物质，可以选用PETG或者ABS材料打印，具备更好的耐溶剂性能；如果仅用于推送水基类流体，采用常规PLA材料打印即可满足使用需求。整个结构的装配不需要额外的紧固件或者粘接剂，打印完成后去除支撑毛刺，将硅胶密封圈装入推杆端部的环形槽，再将推杆插入针筒内部即可完成装配，推杆的推拉阻尼可以通过更换不同线径的密封圈进行调整，适配不同粘度流体的推送需求，当推送低粘度流体时可以选用线径稍小的密封圈，获得更轻盈的操作手感；推送高粘度流体时更换线径稍大的密封圈，获得更好的密封性能，避免推送过程中出现流体从推杆侧渗漏的问题。针筒前端的出液口内壁做了1:40的标准锥度，和通用针头的配合能够实现自锁，不需要额外的固定结构就能保证针头安装后的连接可靠性，在推送压力不超过0.2MPa的工况下，不会出现针头脱落、流体喷溅的问题。
