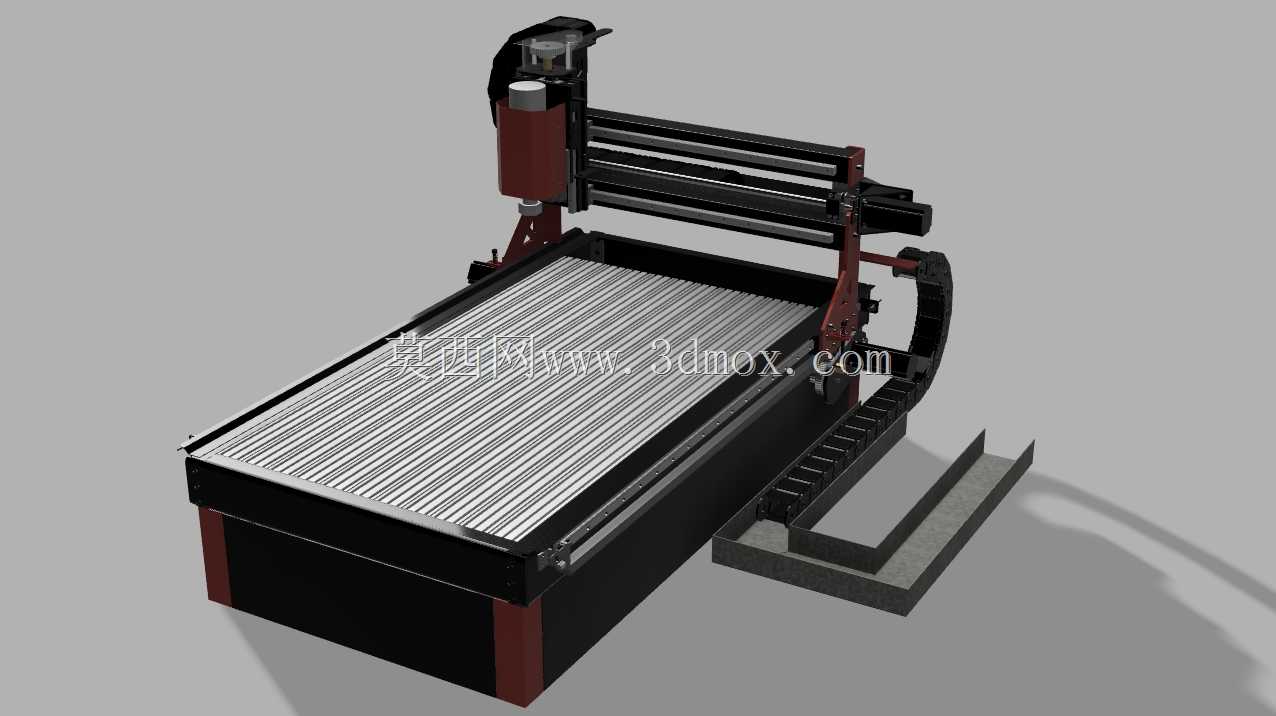

搭载2.2kW ER20主轴的XYZ轴台式数控加工设备

　　这款台式数控加工设备的XYZ三轴运动架构，是面向小尺寸工件精密加工场景开发的，日常可覆盖亚克力板薄切割、铝合金小件铣削、木工浮雕加工、PCB板钻孔等多类加工需求，在小型加工门店、个人DIY工坊、职业院校实训教学场景中都有很高的适配性，不需要占用大面积厂房空间，普通承重满足要求的工作台即可完成放置，无需额外做设备地基浇筑，落地接电就能完成调试投入使用。从结构设计逻辑来看，设备采用龙门式动梁架构，X轴方向沿工作台长度方向布置双直线导轨，配合滚珠丝杠传递进给动力，导轨安装面在加工时做了铣平处理，保证两根导轨的平行度公差控制在0.02mm每米范围内，避免运动过程中出现卡滞、爬行问题；Y轴搭载在龙门横梁上，承载主轴安装滑座，

　　运动行程覆盖整个工作台宽度方向，丝杠采用预紧安装方式，消除反向间隙，保证往复定位精度；Z轴滑座直接固定主轴组件，垂直方向运动行程满足不同厚度工件的加工抬刀需求，配重采用内置氮气弹簧结构，相比传统配重块结构能减少运动惯量，提升Z轴快速响应速度。核心加工部件选用2.2kW ER20规格主轴，最高转速可达24000rpm，ER20夹头的夹持范围覆盖1-13mm直径刀具，能适配立铣刀、钻头、雕刻刀等多类加工刀具，主轴采用水冷散热结构，长时间连续加工也能维持稳定的工作温度，避免主轴过热导致的精度漂移问题，主轴端面到工作台面的最大距离预留了足够的装夹空间，既可以搭配普通压板装夹毛坯，也能适配小型平口钳、旋转轴等附加夹具，拓展加工维度。

　　工作台采用铝型材台面搭配T型槽结构，T型槽的间距按照通用工装装夹尺寸设计，方便用户快速装夹不同尺寸的工件，台面下方是焊接式机架底座，机架内部布置了加强筋结构，焊接完成后做了整体去应力退火处理，避免长期使用后出现机架变形导致的精度损失，机架底部预留了调节脚杯安装位，安装时可以通过调节脚杯调整设备水平度，抵消地面不平整带来的安装误差。拖链采用全封闭工程塑料拖链，将X、Y、Z三个轴的动力线、信号线全部收纳在拖链内部，运动过程中拖链随动，避免线缆与设备结构件发生摩擦破损，同时也能减少加工过程中切削碎屑、冷却液飞溅到线缆上造成的老化问题。电气控制部分的安装位布置在机架侧方的独立腔体内，和加工区域做了物理分隔，

　　避免切削碎屑进入电气腔造成短路故障，腔体预留了散热通风口，搭配防尘滤网，既能保证电气元件工作时的散热需求，也能阻挡加工粉尘进入。从安装边界来看，设备整体外形尺寸控制在台式设备的合理范围内，长度方向不超过1.5米，宽度方向不超过1米，高度方向不超过1.2米，普通的工业工作台或者定制的设备支架都能承载，设备总重量控制在合理区间，不需要借助大型吊装设备，两到三个操作人员就能完成移位和安装调试。在实际加工过程中，XYZ三个轴的进给速度可以根据加工材质做对应调整，加工软质材料比如亚克力、密度板时可以调高进给速度提升加工效率，加工金属材质时降低进给速度配合合适的切削参数，保证加工表面质量和刀具寿命，设备的运动定位精度可以满足大部分民用小件加工、手板制作、工艺品加工的精度要求，不需要过高的场地投入和设备成本就能实现三轴数控加工能力。设计过程中也充分考虑了日常维护的便利性，导轨、丝杠的注油点都布置在容易操作的位置，用户日常保养时不需要拆解设备外罩就能完成润滑保养，主轴的水冷管路采用快插接头设计，更换维护时不需要复杂的操作就能完成管路拆装，拖链的开盖设计也方便后期检查线缆状态，出现线缆破损时可以快速打开拖链更换线缆，减少设备停机维护的时间。
