多孔位异形安装定位钣金结构件

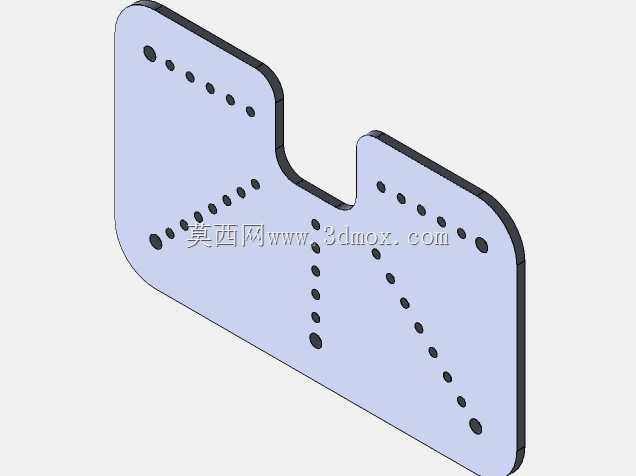

　　这款异形多孔板材结构件，主要面向工业传感检测场景的安装定位需求设计，在自动化产线的工位检测、设备运行状态监测、工件到位识别等工位中，可作为传感器的承载安装基体，解决多规格传感器并排布设时的安装基准统一、位置精度保证的问题。从结构形态来看，零件整体采用薄型钣金冲压成型，侧边做了圆角钝化处理，避免安装调试过程中划伤操作人员或线缆，中部的内凹缺口是为了避让设备上的凸起结构，保证安装时板材能完全贴合设备基准面，不会出现干涉顶起的情况，这一缺口的位置和尺寸是根据常见输送线侧边的型材凸起、设备机架的焊接凸台尺寸做的适配，能覆盖多数常规自动化设备的安装面形貌。零件上的孔位采用分组排布设计，左侧直边段的等距小孔是用于穿设M3规格的传感器固定螺丝，

　　孔间距按照常用光电传感器、接近传感器的标准安装孔距设置，可同时固定8个同规格的小型传感器，满足多点位同步检测的需求；斜向排布的两列孔位是为了适配可调角度的传感器安装座，孔位的间距和角度经过测算，能支持传感器在15度到45度的检测角度范围内调整固定，不需要额外加工腰型孔，避免腰型孔长期使用后出现螺丝滑动移位的问题；右侧短边段的孔位则是用于安装接线端子排或者线缆固定座，方便传感器的走线整理，避免线缆晃动干扰检测信号。板材的厚度选用2mm的冷轧钢板，在保证整体结构刚性的同时控制零件重量，安装时不需要额外做加强筋结构，侧边的折弯高度为8mm，既提升了板材的抗弯折能力，也能在安装时作为定位靠面，和设备机架的侧边贴合后快速找正安装位置，

　　减少调试时的校准时间。安装边界方面，零件整体的外轮廓尺寸适配100mm规格的工业铝型材安装面，四个角部的大孔是用于穿设T型螺栓，可直接固定在标准铝型材的槽口上，不需要额外制作转接板，安装时的允许公差范围为±0.2mm，能满足传感器检测的位置精度要求。在实际使用场景中，这类安装板常被用在包装生产线的物料到位检测工位、机床加工的工件位置确认工位、物流输送线的货品计数检测工位，相比传统的单传感器独立安装支架，这种集成式的多孔安装板能减少安装支架的数量，统一安装基准，避免多个独立支架安装时出现的位置偏差，同时也能让现场布线更加规整，减少线缆杂乱带来的维护难度。设计过程中，孔位的排布特意避开了板材的应力集中区域，

　　中部内凹缺口的转角处做了R3的圆角过渡，避免板材受震动时出现应力开裂的问题，所有孔位的边缘都做了去毛刺处理，防止穿线时刮破传感器线缆的绝缘层。零件的表面可根据使用场景做喷塑或者镀锌处理，在有油污、切削液的车间环境中使用时，镀锌层能提升板材的防锈能力，在洁净车间使用时，喷塑的表面不容易积灰，便于日常清洁维护。对于需要调整传感器位置的使用场景，板上预留的冗余孔位可以支持传感器在一定范围内调整安装位置，不需要重新制作安装板，降低产线调整时的改造成本。
