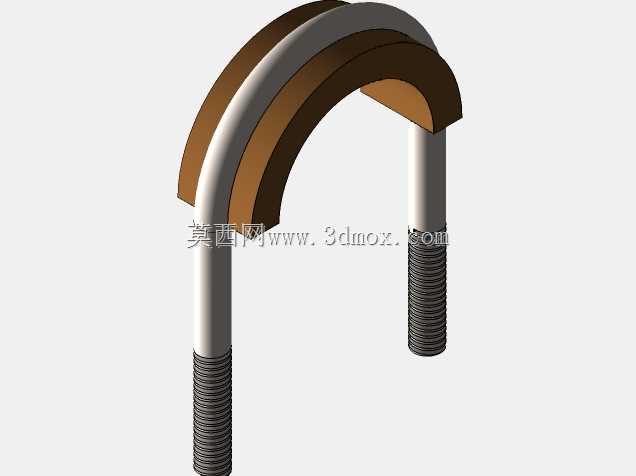

带防护衬套U型螺栓紧固连接件

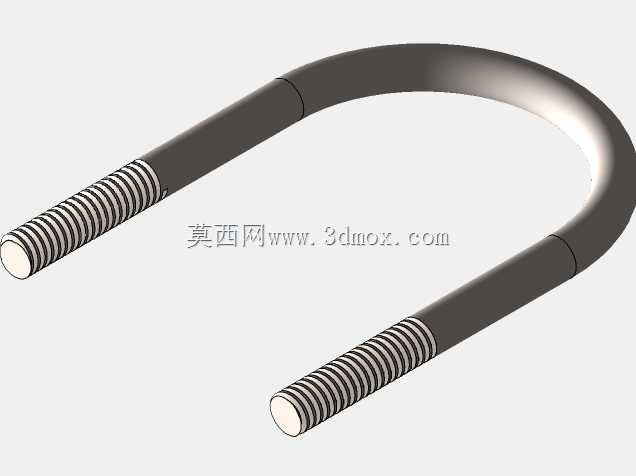

　　日常做管路排布、小型机架装调的时候，经常会遇到需要把圆形截面构件固定在安装基面的场景，这时候U型螺栓是选型清单里绕不开的基础件，这次建模的这款带弧形防护衬套的U型螺栓，就是针对常规U型螺栓安装时容易划伤管件表面、紧固应力集中的问题做的优化结构。先从实际安装场景说，不管是车间里压缩空气管路沿支架铺设、小型液压设备的硬管固定，还是户外小型管廊的支管定位，甚至是农用机具上架设的喷灌管路固定，都能用到这类结构件，它不像管卡那样需要配套的卡座，两个螺纹端直接穿过安装板上的预制孔，拧上螺母就能完成锁紧，安装效率比分体式管卡高不少，尤其是在高空或者狭小操作空间里作业时，不需要额外对齐多个零件的安装位，单人就能完成固定操作。再看结构设计的细节，

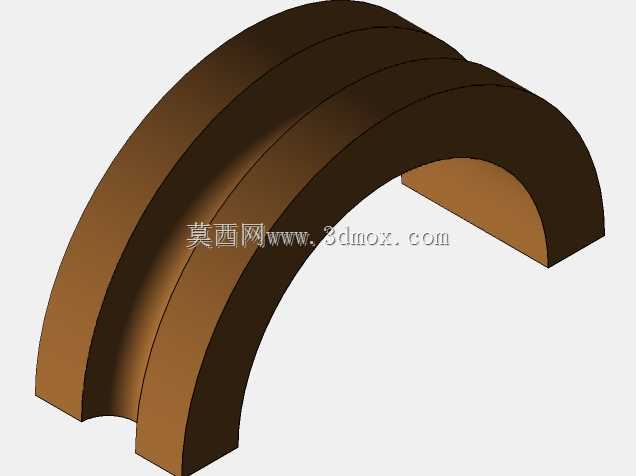

　　常规的裸U型螺栓在锁紧的时候，圆弧段和被固定管件是线接触，拧紧螺母的时候局部压应力很大，要是固定薄壁铜管、PVC管这类表面硬度低的构件，很容易把管壁压出凹痕，甚至长期受振动后出现磨损泄漏，这款结构在U型螺栓的圆弧内侧加了一层同弧度的防护衬套，衬套的内径和被固定管件的外径完全匹配，安装后衬套和管件是面接触，把锁紧的压应力均匀分散在接触弧面上，既不会损伤管件表面，也能增大接触摩擦力，避免设备运行时的振动导致管件在卡箍里窜动移位。建模的时候特意把螺纹段的长度做了冗余设计，两个直杆段的螺纹长度覆盖了常用安装板的厚度范围，从3mm厚的冷轧钢板安装座到15mm厚的型材安装面，都能通过调整螺母的旋入深度完成锁紧，不需要现场再对螺栓做切割处理，

　　也避免了螺纹长度不够导致的啮合牙数不足、锁紧失效的问题。圆弧段的弯曲半径做了精准的公差控制，建模时就考虑了实际折弯加工的回弹量，保证成品的圆弧段和标称管径的管件贴合度达到90%以上，不会出现圆弧过大导致管件卡不紧、或者圆弧过小导致安装时需要强行掰动螺栓造成螺纹变形的问题。衬套的结构也做了细节优化，衬套的两端做了微小的外翻边，卡在U型螺栓圆弧段的两个端面上，安装的时候不会因为穿螺栓的动作导致衬套移位，也能避免长期使用后衬套从螺栓上滑脱。两个直杆段和圆弧段的过渡位置做了圆角处理，没有尖锐的折弯棱角，既避免了安装时划伤操作人员的手部，也减少了折弯位置的应力集中，不会因为长期受交变载荷出现折弯处断裂的问题。从安装边界来说，

　　这款U型螺栓的两个直杆段是平行排布的，安装时只需要在安装基面上加工两个中心距和螺栓直杆中心距一致的通孔即可，孔的直径比螺栓杆径大0.5mm到1mm，既能方便安装时穿入螺栓，也不会因为间隙过大导致锁紧后螺栓出现歪斜。实际选型的时候，要注意被固定构件的外径和螺栓圆弧内径的匹配度，要是固定带保温层的管路，需要把保温层的厚度算入外径尺寸，选对应大一号的规格，避免锁紧时压坏保温层。另外在有防腐要求的场景下，这类螺栓一般会做镀锌处理，衬套可以选用尼龙或者橡胶材质，既能防腐也能起到一定的减振作用，适合在有振动的设备上使用，比如小型柴油机的燃油管固定、风机盘管的水管固定这类场景，衬套还能吸收一部分管路传递的振动，降低运行时的噪音。建模过程中也特意验证了装配干涉问题，螺母选用标准六角螺母，拧紧时扳手的操作空间在模型里也做了预留，不会出现螺母靠近安装基面时扳手被圆弧段挡住的问题，不管是用开口扳手还是套筒扳手，都能顺利完成拧紧操作，符合实际装配的操作需求。
