带密封胶圈方形储物罐结构设计

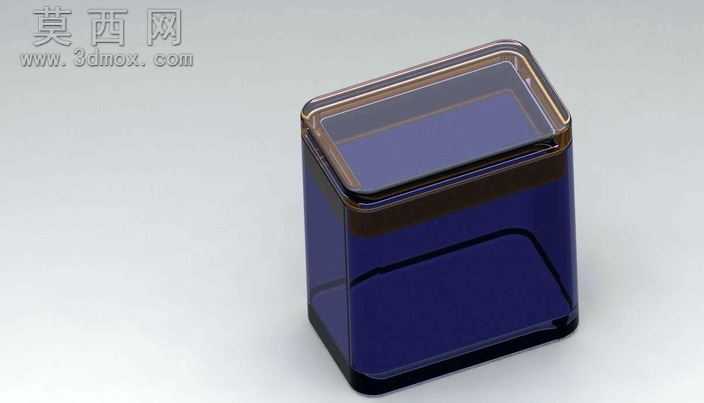

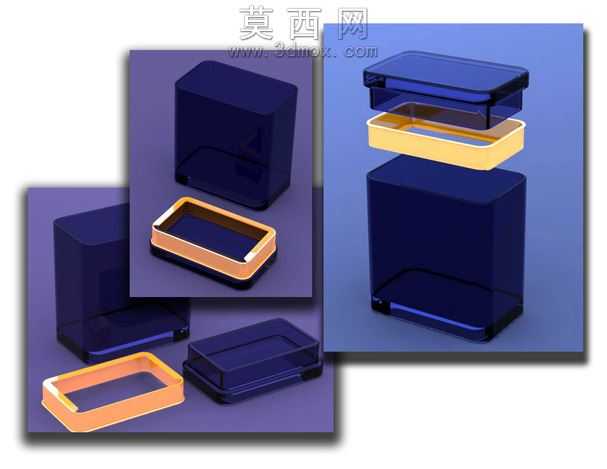

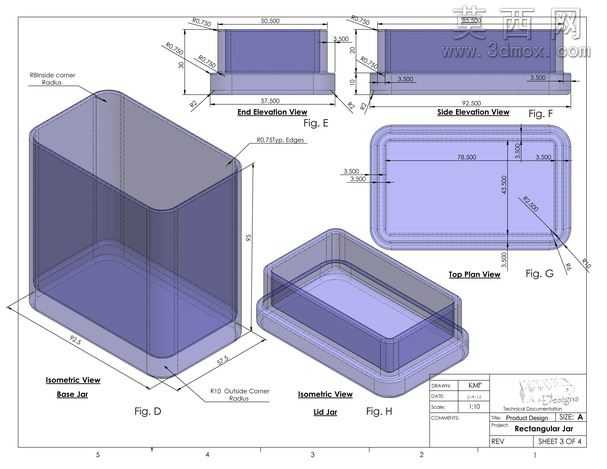

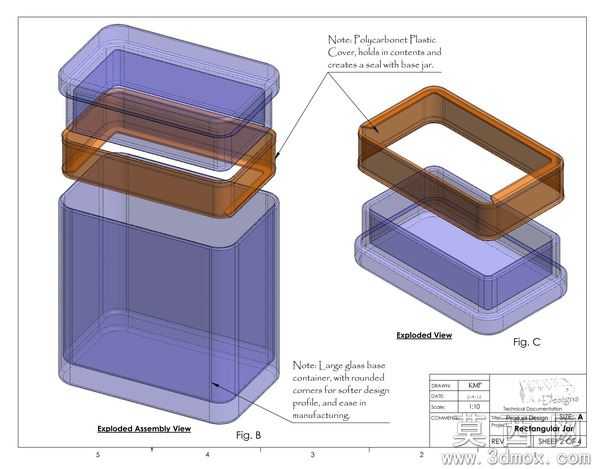

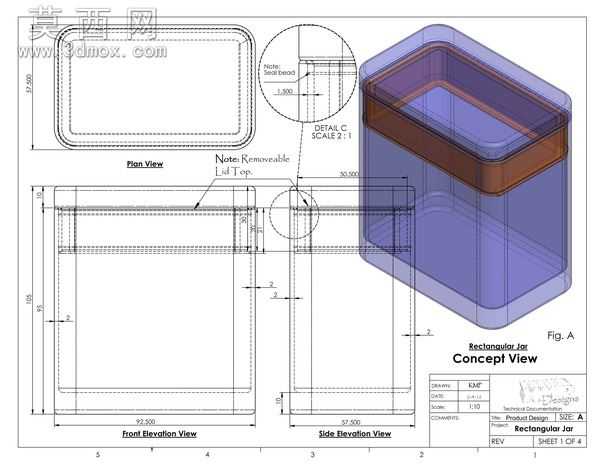

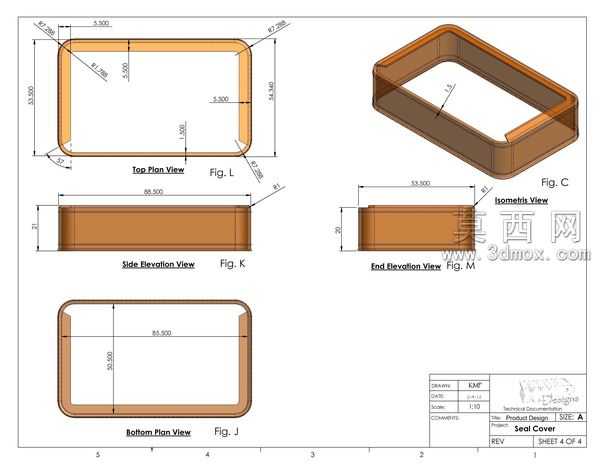

本作品为带密封结构的方形储物罐三维设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以基准面定位绘制方形罐体的外轮廓草图，通过拉伸凸台命令生成罐体主体，针对罐体上口的密封配合位，采用等距实体命令预留胶圈安装槽位，槽体尺寸经过公差校核，确保与密封胶圈实现过盈配合，避免储物过程中出现漏气漏液问题。罐盖部分采用与罐体匹配的方形轮廓设计，内侧设置与胶圈贴合的压合凸台，凸台边缘做圆角过渡处理，既避免合盖时剐蹭胶圈造成磨损，也能让压合受力更均匀，提升密封可靠性。密封胶圈采用独立零件建模，通过扫描特征沿着罐体上口的方形路径生成闭合环形结构，截面采用扁圆形设计，相比圆形截面拥有更大的接触面积，密封性能更稳定。渲染阶段采用Keyshot完成材质与场景搭建，罐体与罐盖赋予深蓝色半透明PC材质，调整材质的折射度与粗糙度参数，还原硬质透明塑料的通透质感与轻微磨砂触感，密封胶圈赋予浅橙色软质硅胶材质，调整材质的弹性质感与亚光效果，清晰区分软硬材质的视觉差异。场景搭建采用简约紫色渐变背景，搭配柔和的多角度打光，通过爆炸视图的渲染方式，将罐体、密封胶圈、罐盖三个部件分层展示，清晰呈现各部件的配合关系与装配逻辑。设计过程中重点考量密封结构的实用性，方形罐体相比圆形罐体拥有更高的空间利用率，摆放时更节省储物空间，胶圈嵌入式的安装方式避免胶圈在开合过程中移位脱落，罐盖与罐体的配合位做了导向斜角设计，用户合盖时无需精准对位即可顺畅扣合，兼顾密封性能与使用便捷性，可作为食品储物、小件物品收纳类容器的结构设计参考，建模过程中所有特征均保留完整参数，可根据实际使用需求调整罐体尺寸、胶圈截面参数，快速衍生不同规格的同类型密封容器产品。
