弹簧式柜门闩锁结构三维建模

　　日常在各类工业柜体、设备防护舱、小型储物柜门的结构设计中，这类弹簧门闩是出镜率极高的锁止构件，很多刚入行的结构工程师在做柜体类项目时，往往会忽略这类小构件的细节设计，要么照搬现成件忽略安装匹配性，要么自行设计时没考虑实际使用的受力与操作逻辑，最后做出来的样件要么卡滞要么锁止失效。从实际应用场景来看，这类弹簧门闩不需要额外配置锁具配件，依靠内置弹簧的预紧力实现自动锁止，多用于需要频繁开合、不需要高等级防盗锁止的柜体结构，比如车间内的工具储物柜、自动化设备的侧部检修门、生产线旁的工位物料柜、实验室小型设备的防护舱门，甚至部分户外小型配电箱的非外露式舱门也会选用这类结构，相比外露式搭扣锁，它的整体结构内嵌在柜门与门框的贴合面内，不会突出构件表面，能避免人员通行时的磕碰，也不会因为外部剐蹭导致锁具意外开启。

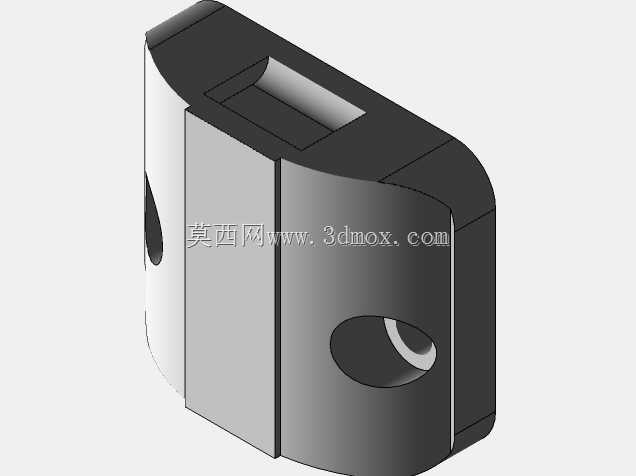

　　从结构功能特性来看，这个门闩采用分体式夹装基座设计，基座分为上下两个对称的夹块，中间预留了闩杆的活动腔，内置的圆柱压缩弹簧套在闩杆尾部，当操作人员扳动外侧的弧形把手时，闩杆会压缩弹簧向后回缩，此时门体可以自由开合，松开把手后弹簧的预紧力会推动闩杆向前弹出，卡入门框上预先加工的对应锁孔内，实现自动锁止。这种结构的优势在于操作逻辑简单，开合动作只需要单步扳动把手即可完成，不需要额外的旋转或者按压动作，戴劳保手套操作时也不会出现打滑的情况，非常适合工业场景下的快速操作需求。闩杆的头部做了圆弧导向处理，就算柜门关闭时存在小幅的位置偏差，圆弧面也能顺着门框的导向斜面滑入锁孔，不会出现硬顶卡滞的问题，这一点在实际设备装配时非常实用，能降低柜体焊接、拼装时的位置精度要求，减少现场装配的调整工作量。

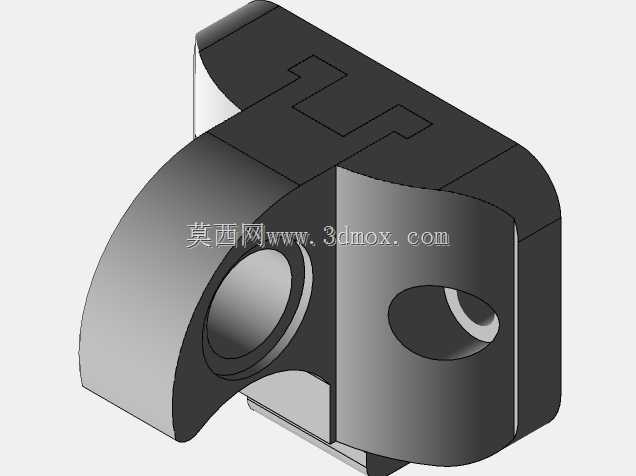

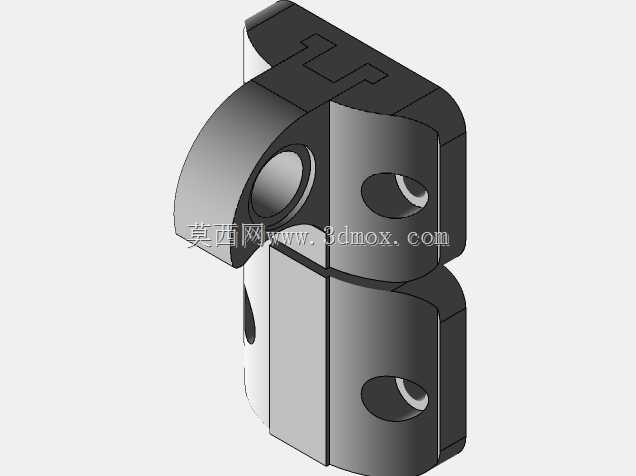

　　在设计思路上，这个模型的结构做了很多适配实际加工的细节处理，比如基座的两个夹块采用完全对称的结构设计，加工时只需要一套铣削工装就能完成两个零件的加工，不需要做差异化的工装夹具，能有效降低零件的加工成本；夹块之间采用两个定位销孔做装配定位，装配时不需要反复调整位置，穿入定位销后就能直接拧紧紧固螺丝，装配效率很高。基座的安装面做了沉头螺丝孔设计，安装螺丝拧入后螺丝头不会突出基座表面，避免螺丝头和闩杆的活动部件产生运动干涉；弧形把手的曲面做了大圆角过渡，没有尖锐的棱角，操作时的握持手感更好，也不会划伤操作人员的手部。闩杆和基座内腔的配合间隙选的是H8/f7的间隙配合，这个配合精度既能保证闩杆活动顺畅不会卡滞，又不会因为间隙过大导致闩杆出现径向晃动，锁止时的对位精度足够。

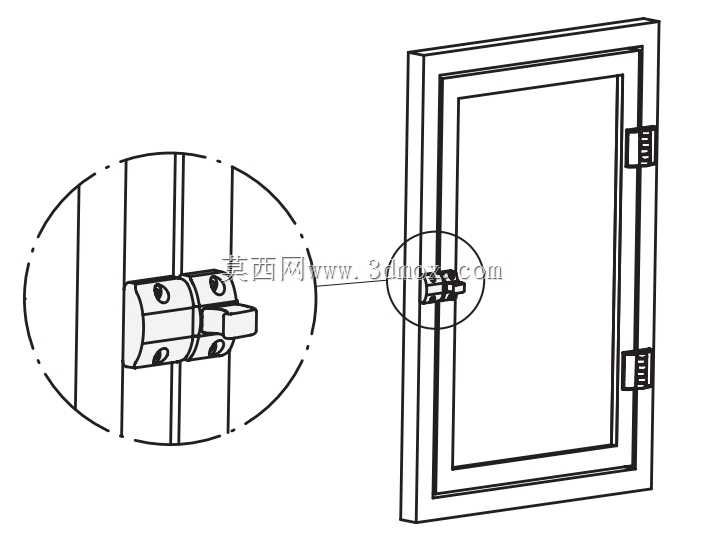

　　关于安装边界与尺寸适配，这类门闩的整体安装高度比较低，夹装基座的总厚度控制在20mm以内，安装时只需要在柜门的侧边预留对应宽度的安装槽，或者直接用螺丝将基座固定在柜门的内侧面，不需要在门板上开大面积的镂空槽，对门板的结构强度影响很小。闩杆的有效伸出长度设计为12mm，这个长度既能保证锁止时的卡入深度足够，不会因为门体晃动导致闩杆从锁孔内脱出，又不会因为伸出过长导致扳动把手时需要的行程过大，操作费力。门框上的锁孔只需要加工成直径比闩杆大2mm的圆孔即可，不需要加工复杂的异形槽，现场配做时非常方便。需要注意的是，安装时要保证基座的安装面和门框的锁孔面保持平行，偏差不能超过1度，否则长期使用后闩杆会出现偏磨，导致弹簧受力不均，出现回弹卡滞的问题；另外弹簧的预紧力不能调的过大，否则扳动把手需要的力太大，操作手感差，预紧力也不能过小，不然柜门受到振动时闩杆会回缩，导致门体意外开启，一般预紧力设置在15N到20N之间比较合适，既能保证锁止可靠，操作力度也适中。

　　很多工程师在做这类构件的三维建模时，容易忽略弹簧的活动行程校验，往往只画了弹簧的自由状态，没考虑闩杆回缩到最大位置时弹簧的压缩长度是否在弹簧的有效压缩行程内，导致实际装配时弹簧被压并，失去弹性，甚至出现弹簧永久变形失效的问题；还有的建模时没考虑把手的转动角度，扳动把手时会和基座表面产生干涉，实际做出来的样件把手扳不到位，闩杆回缩距离不够，无法正常开门。这个模型里把这些运动干涉的问题都做了规避，把手扳动到最大行程时和基座表面预留了2mm的安全间隙，弹簧压缩到最短位置时的圈间间隙还有0.5mm左右，不会出现压并的问题，完全符合实际加工装配的要求。
