漫威雷神风暴战斧影视道具三维结构

　　本次呈现的三维结构对应影视IP中雷神使用的风暴战斧造型，从道具落地制作与结构还原的角度完成全参数化建模，整体结构分为斧头金属头部、连接过渡段、手持握柄三个独立装配模块，各模块间预留0.15mm的装配间隙，适配3D打印、树脂翻模、金属铸造等多种道具制作工艺的公差要求。从实际应用场景来看，该结构主要服务于影视cosplay道具制作、主题乐园沉浸式展陈装置、IP周边手办量产开发三个核心方向，不同应用场景下可通过调整壁厚参数匹配对应的使用强度需求：用于手持cos道具时，可将金属头部壁厚设置为2mm，内部填充轻质蜂窝结构，整体重量控制在800g以内，避免长时间持握造成的手臂负载；用于展陈固定装置时，可将整体壁厚提升至5mm，

　　内部增加金属预埋安装位，满足长期户外摆放的抗风、抗磕碰要求。设计过程中优先还原影视设定中的造型比例，斧头头部采用不对称楔形刃口结构，刃口一侧做15度斜角打磨过渡，另一侧保留平面斧面的厚重质感，头部与握柄连接的位置做圆弧收腰过渡，避免直角结构在翻模过程中出现脱模困难、应力集中开裂的问题。握柄部分采用三段式异形柱结构，每段凸起的握持位做R8的圆角处理，贴合人手握持时的指腹弧度，握柄底端做平切处理，可直接放置于平面展架上无需额外支撑结构。外形尺寸方面，整体装配完成后总高度为1020mm，斧头头部横向最大宽度为220mm，刃口最薄处厚度为1.2mm，握柄最小直径为32mm，最大握持位直径为48mm，所有曲面均做G2连续处理，表面无突兀折角，

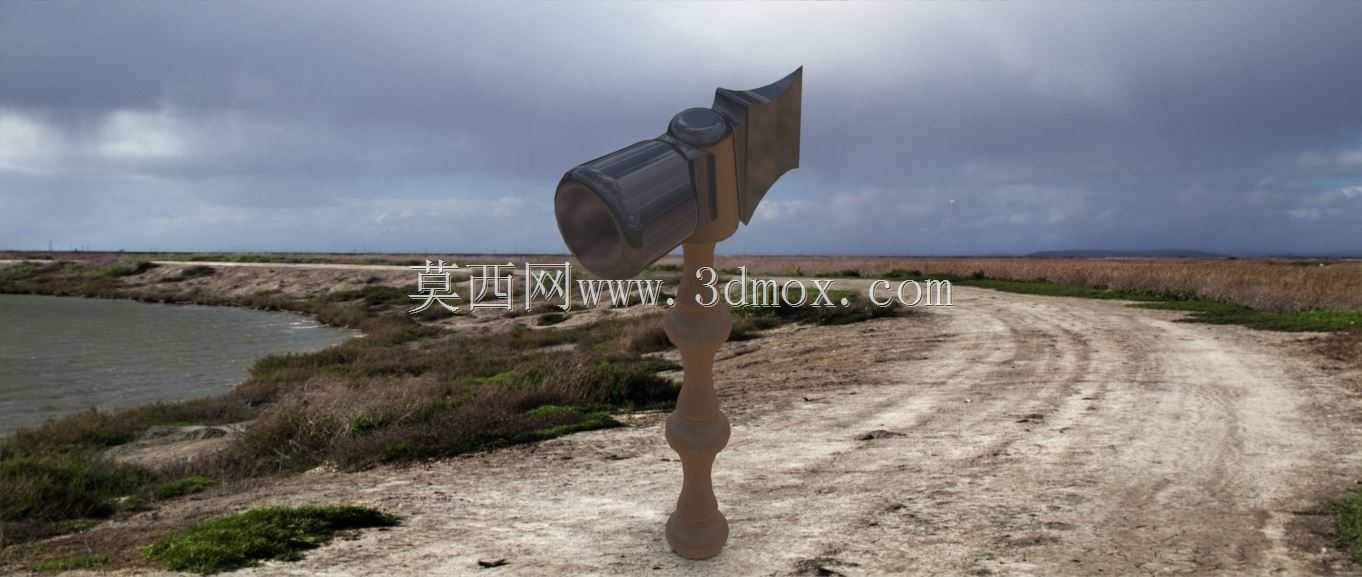

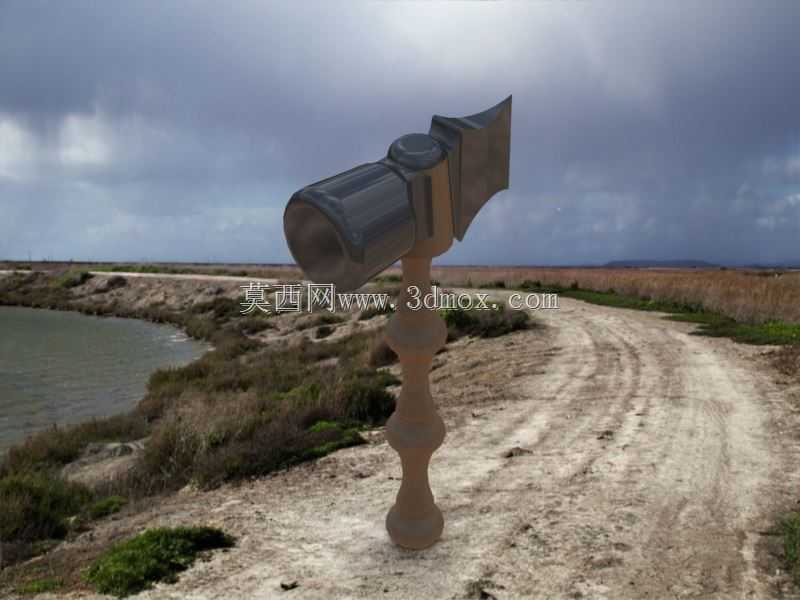

　　可直接导入渲染软件做金属做旧、木纹肌理等材质表现。安装边界上，斧头头部与握柄的连接位设计为12mm深的四方插接结构，插接面预留M3螺丝孔位，组装时可通过螺丝锁紧两个模块，避免使用过程中出现头部松动脱落的问题；若用于发光版本道具制作，可在握柄中心预留直径10mm的通孔，用于走灯珠供电线路，通孔从握柄底端一直延伸至斧头头部的宝石安装位，无需额外破坏外部结构即可完成灯光组件的内嵌安装。结构校核阶段针对手持使用场景做了受力模拟，当握柄末端施加100N的瞬时冲击力时，连接位的最大应力为12MPa，远低于PLA、树脂等常用道具制作材料的屈服强度，不会出现结构断裂的问题；针对户外展陈场景，在结构内部增加了十字形加强筋，加强筋厚度为3mm，

　　可承受12级风力下的横向载荷，无需额外做外部支撑框架。建模过程中所有特征均保留参数化历史，使用者可根据实际制作需求快速调整整体比例、壁厚、圆角大小等参数，比如制作1:6比例的手办配件时，可直接将整体缩放至原尺寸的1/6，所有装配间隙、孔位参数会同步按比例缩放，无需重新调整配合关系。表面分模线的位置特意设置在结构的棱线处，拆分后的模具模块无倒扣结构，可直接用于硅胶翻模生产，减少后期修模的工作量；斧头头部的金属质感区域与握柄的木纹区域做了明确的面拆分，渲染或后期上色时可直接快速选择对应面赋予材质，无需重新做面的分割处理。
