蚕豆水平输送分拣作业线结构设计

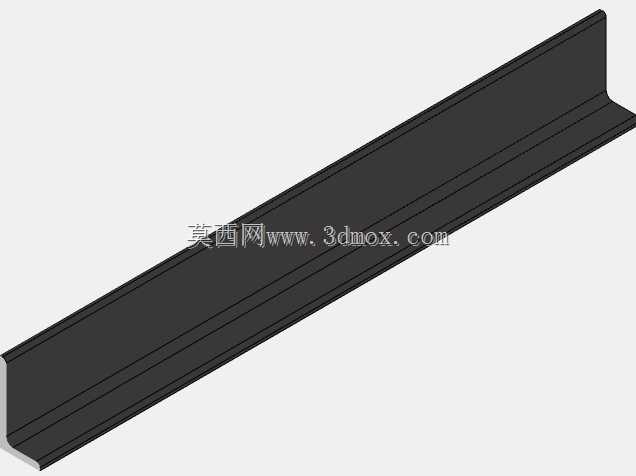

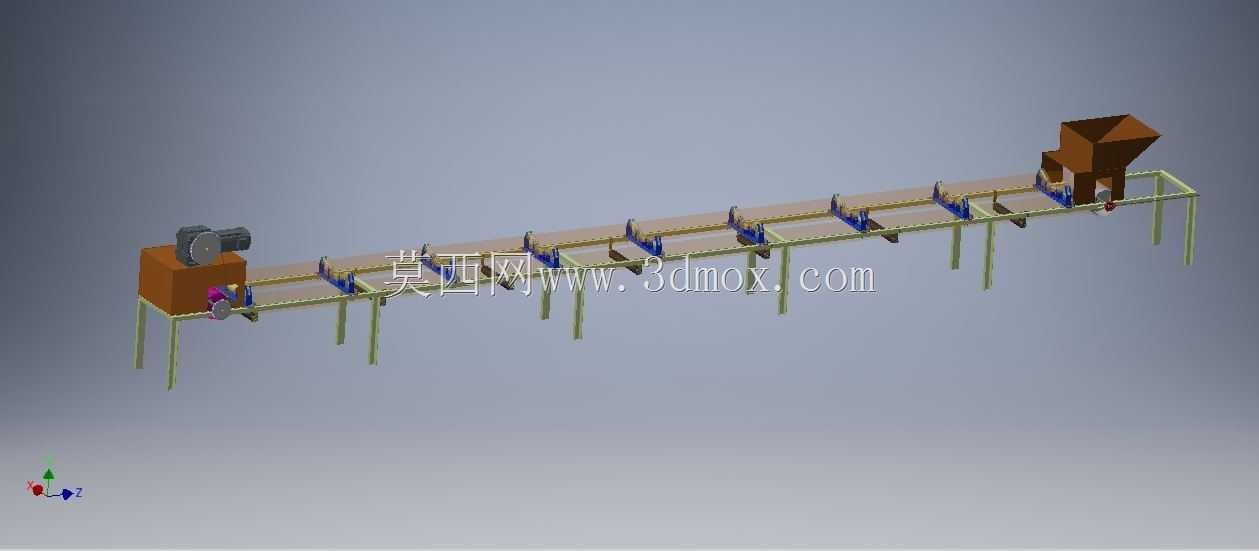

　　这套输送结构主要面向农副散料加工场景中的蚕豆转运工序，适配中小型食品加工厂的初加工产线布局，可衔接上游脱壳、清选设备与下游分选、包装工位，解决散状蚕豆在车间不同工序间的连续转运需求，避免人工搬运带来的物料破损、效率波动问题。整套设备采用长条形卧式布局，主体支撑框架采用标准型材拼接成型，支腿按等间距排布，单支腿底部预留安装固定孔位，可直接通过膨胀螺栓固定在硬化车间地面，安装时需保证整体框架水平度偏差不超过千分之二，避免输送过程中物料向单侧偏移堆积。设备进料端配置容积式受料斗，料斗采用上宽下窄的锥斗结构，出料口正对输送承载面的起始端，可承接上游管道或溜槽落下的蚕豆物料，通过控制出料口的闸板开度调节单位时间内的落料量，

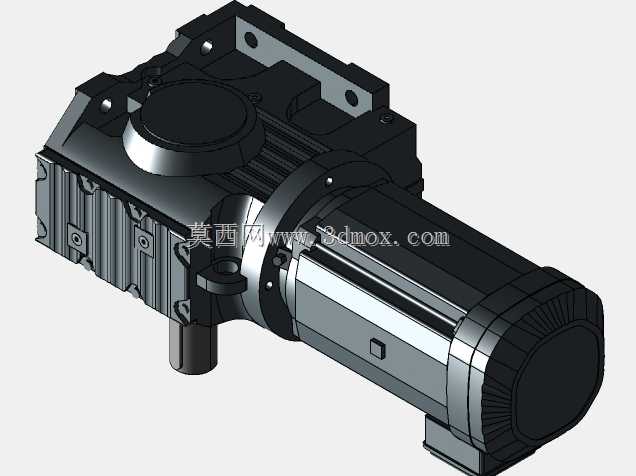

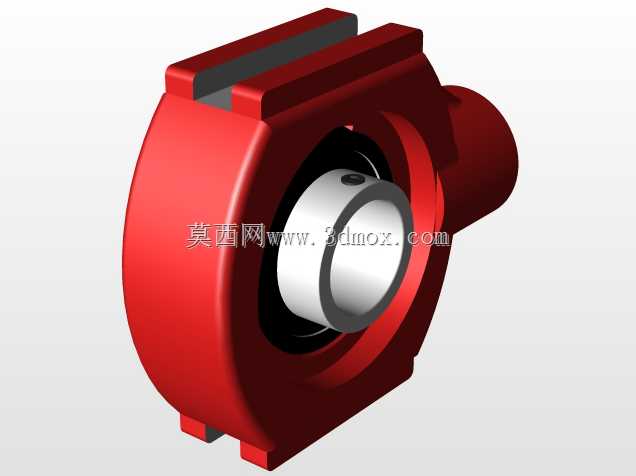

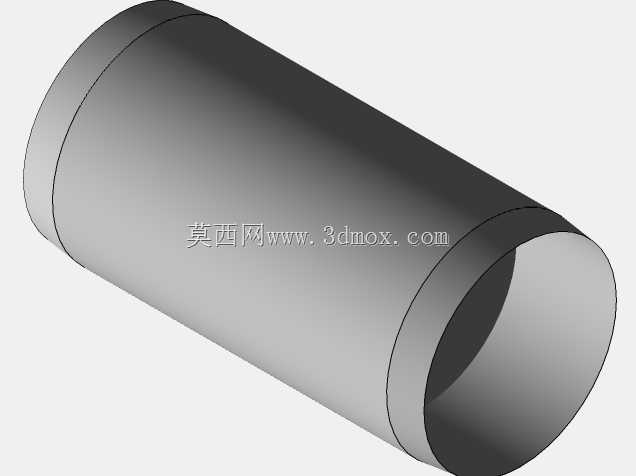

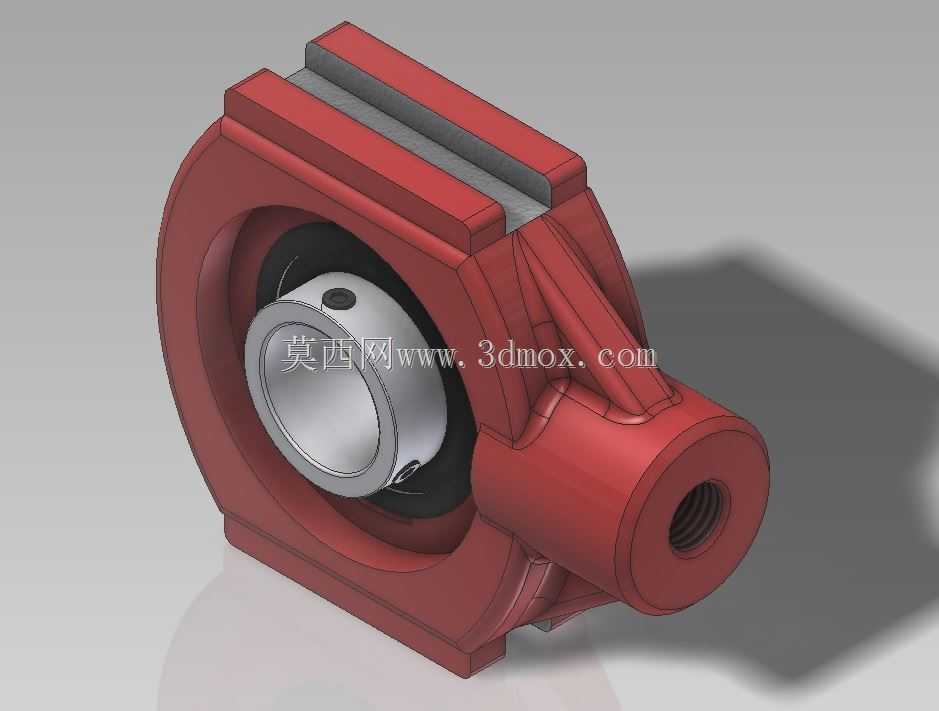

　　匹配不同产能的产线节拍需求。输送承载面沿长度方向设置多组等距排布的挡料分隔结构，每组挡料结构可将输送面分隔为独立的物料承载区间，避免蚕豆在输送过程中因设备振动出现滚落、堆积问题，同时可配合后续工位的视觉检测或重量分拣装置，实现单份物料的精准定位，为后续分选工序提供稳定的物料位置基准。驱动单元布置在设备的进料端侧方，通过减速机构直接带动输送主动辊运转，从动端设置张紧调节结构，可通过调整从动辊的前后位置改变输送承载面的张紧度，补偿长期运行带来的带面延展变形，保证输送过程无打滑、跑偏问题。沿输送线长度方向的侧方机架上，预留了多组传感器安装位，可根据实际工艺需求加装光电检测、计数、金属探测等功能元件，无需额外焊接支架，降低现场改造的工作量。

　　设备的整体长度可根据车间实际工位间距进行模块化调整，单段标准输送单元长度为2米，可通过拼接法兰实现多段组合，适配不同厂房的布局边界；输送面距离地面的安装高度统一设置为850mm，匹配常规人工操作工位与自动化加工设备的进料口高度，无需额外配置过渡衔接溜槽。在结构细节设计上，所有与物料接触的部位均采用圆弧过渡处理，不存在直角凸起或缝隙，避免蚕豆在输送过程中被卡滞、磕碰破损，同时方便日常生产结束后的清洁冲洗，不会残留物料残渣引发霉变问题。支腿与主框架的连接位置采用可拆卸式螺栓连接，设备拆解后可通过普通货运车辆运输，现场组装无需专用焊接设备，两名操作人员即可在半天内完成整套设备的安装调试。输送线的运行速度可通过驱动端的调速机构在0.

　　1m/s到0.5m/s区间内无级调节，当输送普通整粒蚕豆时可采用较高运行速度提升转运效率，当对接高精度分选工位时可降低运行速度，保证物料经过检测点位时的稳定性，减少检测误判概率。设备侧方的机架横梁上预留了走线槽安装位，可将所有传感器、驱动单元的供电与信号线统一收纳在槽内，避免线路外露积灰或被物料剐蹭破损，提升车间现场的布线整洁度与设备运行安全性。在出料端位置，输送面末端设置倾斜导料板，可将输送过来的蚕豆平稳导入下游设备的进料口，导料板的倾斜角度设置为30度，既保证物料可以靠自重顺滑下落，又不会因角度过大导致物料下落速度过快出现飞溅问题。
