工业用交流发电机结构三维设计模型

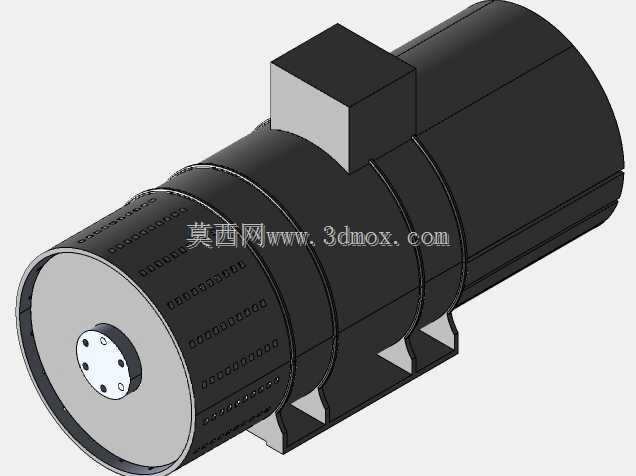

　　在工业现场的备用供电系统、移动作业动力配套、小型独立电站搭建场景中，交流发电机是核心的电能转换单元，这套三维模型完整还原了卧式安装交流发电机的全结构细节，可直接用于设备配套选型的干涉校验、安装布局模拟以及结构拆解教学场景。从实际工程应用角度看，这类卧式交流发电机常配套柴油发动机组成移动电站，用于野外工程作业临时供电、厂区应急备用电源、偏远区域独立供电系统，也可作为动力测试台架的负载模拟配套部件，在机电安装项目的前期布局阶段，精准的三维模型能提前规避安装空间不足、维护预留位不够、管线干涉等常见现场问题。模型还原的发电机采用卧式底脚安装结构，机身主体为圆柱形定子壳体，顶部凸起的方形结构是接线盒腔体，内部预留了定子绕组出线端、

　　接线端子排的安装空间，接线盒与主壳体的衔接处做了密封贴合面设计，对应实际产品的防护密封结构，可满足常规工业环境的防尘防溅要求。输出端采用法兰式轴伸结构，轴端法兰预留了均匀分布的连接孔位，可通过联轴器与原动机输出轴直连，也可加装皮带轮实现带传动连接，适配不同的动力输入配套需求。底脚安装位采用对称式支脚结构，支脚与主壳体为一体化刚性连接，每个支脚预留了两个安装固定孔，安装时可通过螺栓将整机固定在钢制机架或者混凝土基础上，支脚的支撑位置经过重心匹配设计，能降低整机运行时的振动幅度，减少轴承部位的径向载荷。从设计思路上看，这套结构优先考虑了工业场景的维护便捷性，主壳体采用分段式筒身结构，定子铁芯与绕组可从端盖侧整体抽出，

　　不需要完全拆解整机即可完成绕组检修、轴承更换等日常维护操作；壳体表面的散热筋结构沿轴向均匀分布，可在转子转动带动内部空气循环时，通过壳体表面将绕组运行产生的热量快速散出，不需要额外加装独立散热风机即可满足额定功率下的散热需求，简化了整机结构，降低了故障点。在安装边界尺寸上，模型严格按照实际工业级同功率交流发电机的尺寸比例构建，整机轴向长度与径向直径的比例符合常规卧式发电机的设计规范，接线盒的顶部高度、底脚的安装孔间距、轴伸端的法兰配合尺寸都预留了标准件的装配公差空间，在做三维布局时，可直接以模型的外轮廓作为安装占位参考，接线盒侧预留不小于200mm的接线操作空间，轴伸端预留不小于联轴器安装长度的操作距离，

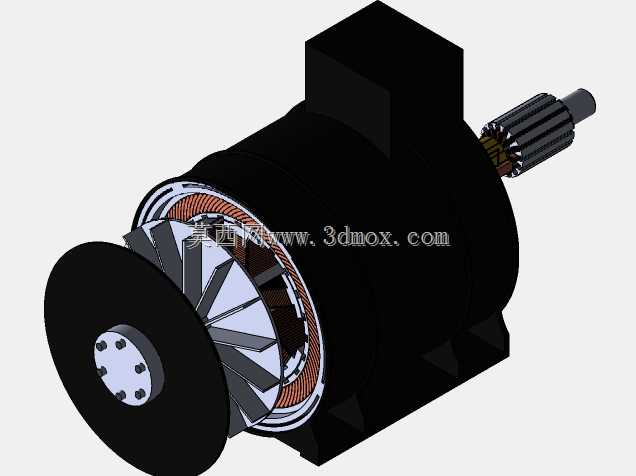

　　底脚安装面的平面度要求可参考模型的支脚底面基准，在配套机架设计时对应设置安装垫板，避免因基础平面度不足导致的机身变形、轴承卡滞问题。模型的转子部分还原了隐极式转子结构，转轴与转子铁芯的配合位、轴承安装位的轴肩定位结构都做了精准还原，前后端盖与主壳体的止口配合结构也完整呈现，可用于拆解演示发电机的装配流程，帮助结构设计新人理解旋转电机的装配定位逻辑，也可作为机电类课程的教学演示模型，直观展示交流发电机的内部构造与装配关系。在做设备配套选型时，通过这个三维模型可直接核对发电机与原动机、控制柜、底座机架的配合尺寸，提前确认传动系统的同轴度调整空间，避免现场安装时出现轴系不对中、连接螺栓无法穿装、维护空间不足等问题，相比传统的二维图纸选型，三维模型能更直观地呈现整机的空间占位，减少前期设计的错漏风险。
