PVC管架式酒精凝胶免接触配药装置

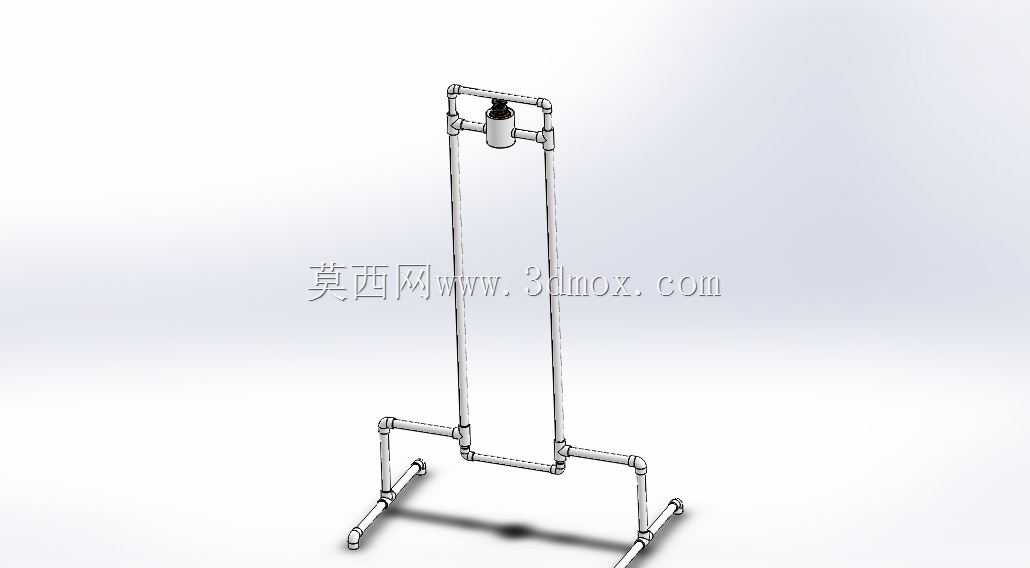

　　这套采用PVC管件搭建的酒精凝胶配药装置，核心适配公共区域手部卫生消杀的无接触取用需求，在社区门诊、小型诊所、学校晨检点、厂区入口这类临时或半固定消杀点位有很高的适配性，相比成品不锈钢消毒支架，它的材料获取门槛极低，所有构件都是常规给排水PVC管线及配套接头，现场裁切粘接即可完成组装，不需要复杂的金加工工序，维修替换也极为方便。从结构功能来看，装置整体采用落地式框架设计，底部的四个支脚向外侧延伸出短管段，增大支撑跨度避免侧翻，支脚末端可以加装橡胶堵头或者防滑脚垫，适配瓷砖、水泥、环氧地坪等不同地面材质，不需要打孔固定，挪动位置时直接整体抬移即可，不会破坏地面饰面。垂直方向的两根主管作为主要承重构件，

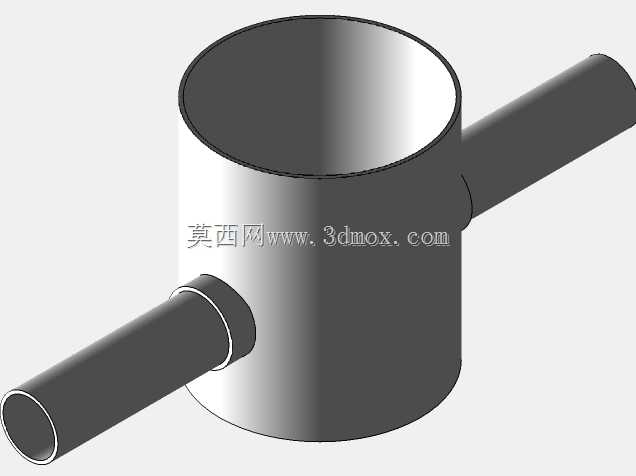

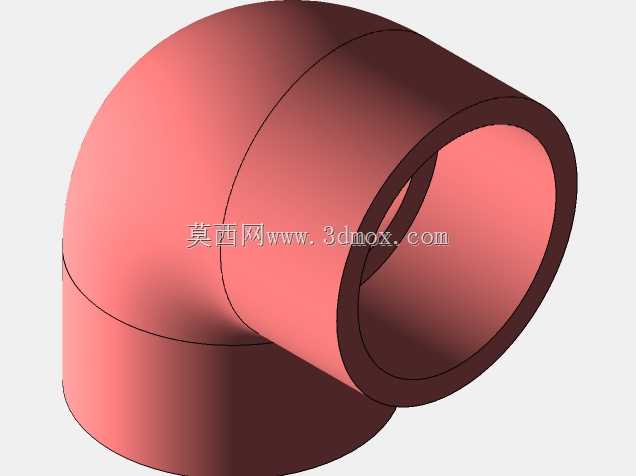

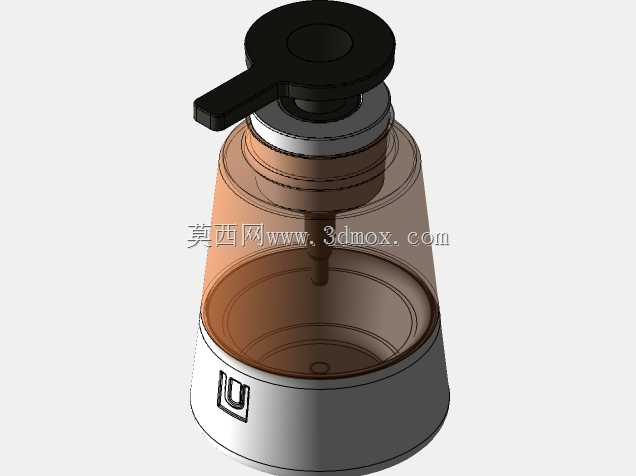

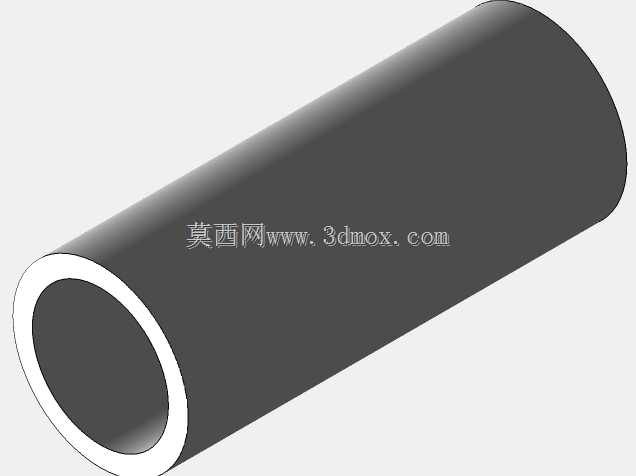

　　顶部通过弯头和横向短管连接形成龙门式顶架，酒精凝胶瓶的固定座就安装在顶架中部的横向管段上，固定座采用环抱式管卡结构，可以适配不同直径的瓶装凝胶、按压式消毒瓶，不需要额外定制瓶体适配件，更换不同规格的消毒耗材时只需要调整管卡的锁紧程度即可。装置的触发结构隐藏在管线内部，采用连杆传动设计，使用者只需要用脚踩踏底部伸出的脚踏横杆，连杆就会沿着PVC管的内部通道向上传递作用力，精准按压凝胶瓶的泵头，挤出定量的消毒凝胶，整个取用过程全程不需要手部接触装置任何部位，从根源上避免接触造成的交叉污染，这一点在呼吸道传染病高发期的公共场景下尤为实用。设计过程中优先考虑了材料的通用性，所有管线都采用公称直径20mm的常规PVC给水管，配套的90度弯头、

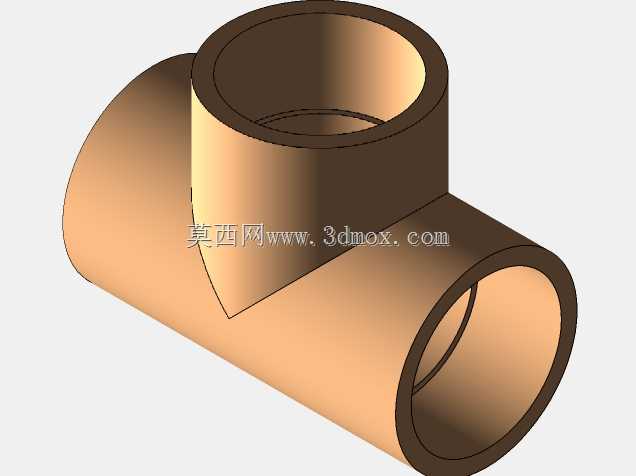

　　三通、直接头都是市面流通量最大的标准件，裁切时只需要普通的PVC管剪即可完成尺寸下料，粘接采用常规PVC专用胶水，固化时间短，组装完成后静置半小时即可投入使用，不需要专业的安装技能。尺寸边界方面，装置整体高度控制在1.1米左右，刚好适配成年人站立时的手部取用高度，不需要弯腰或者抬手过高，底部脚踏杆距离地面的高度设置为10厘米，符合普通人脚面抬起的舒适高度，踩踏行程控制在3厘米，既可以保证足够的按压力度触压泵头，又不会因为行程过大造成使用者脚踝疲劳，整体框架的宽度设置为40厘米，纵深35厘米，占地面积不足0.15平方米，即使是狭窄的通道入口、诊室门口也可以放置，不会阻碍人员通行。结构强度上，PVC管材本身的环刚度足够支撑凝胶瓶的重量，

　　加上框架采用三角形稳定结构设计，垂直主管和底部支脚通过三通连接形成斜向支撑，即使长期反复踩踏触发，也不会出现框架变形、接头松脱的问题，日常维护只需要定期检查粘接部位是否有开裂，及时补胶即可，凝胶瓶耗尽时直接从顶部管卡取下更换，不需要拆解整体框架。相比市面上常见的电动感应式消毒支架，这套纯机械结构的装置不需要供电，不存在电池耗尽、电路故障的问题，在没有电源的户外点位、临时核酸采样点、乡村诊所这类供电不便的场景下适配性更强，而且整体造价极低，适合批量搭建用于应急防控场景，管件本身的耐腐蚀性也很好，即使长期放置在半户外环境，经受日晒雨淋也不会快速老化，使用寿命可以达到两到三年，后期如果需要调整高度或者宽度，只需要裁切对应长度的管材替换原有管段即可，改造灵活性远高于成品金属支架。在实际使用场景中，这类装置还可以根据点位需求拓展功能，比如在侧面管段上加装小型置物托盘，放置废弃棉签、消毒棉片，或者加装提示牌卡槽，放置手部消毒提示标识，不需要额外焊接或者钻孔，利用PVC管卡就可以固定附加配件，拓展性极强。
