手动螺旋式管割工具三维结构设计

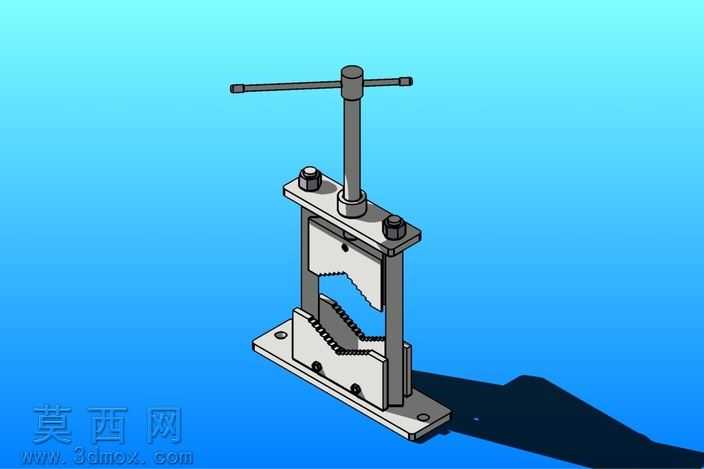

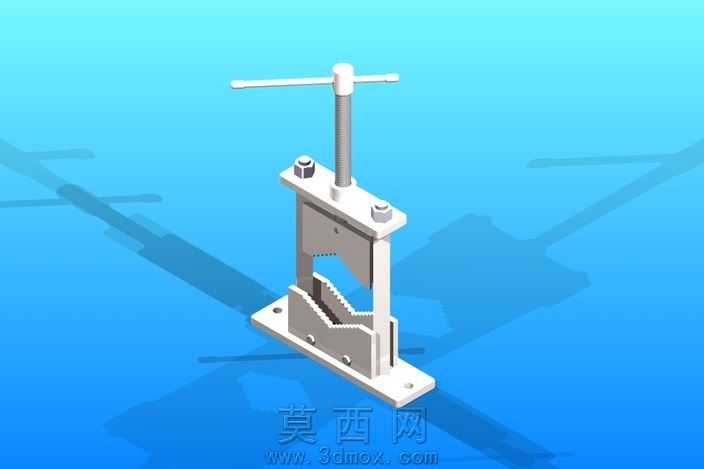

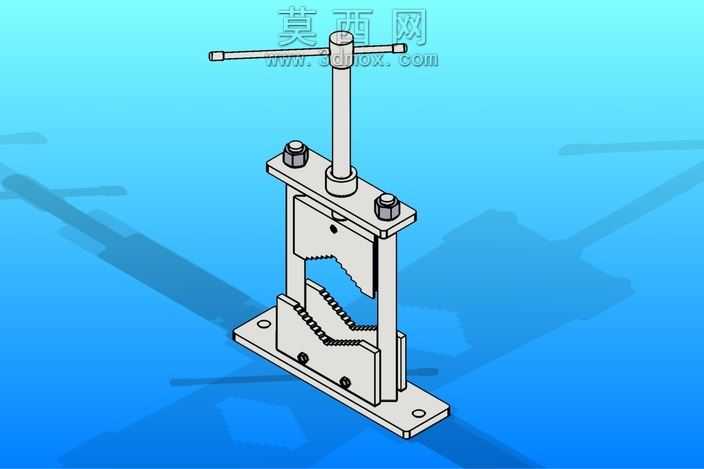

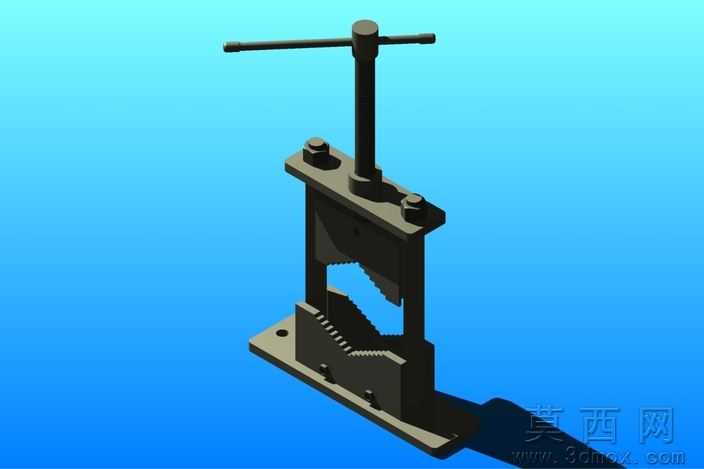

本作品为手动螺旋进给式管材切割工具的三维建模成果，建模过程中严格遵循机械加工工具的实际尺寸比例与装配逻辑，首先通过基准面定位搭建整体装配骨架，自下而上完成底座、立柱支架、进给螺杆、操作杆、上下夹座、锁紧螺母等全部零部件的独立建模。底座部分采用带安装孔的平板式结构，建模时对安装沉孔、边缘倒角做了精细化处理，保证安装定位的结构合理性；两侧立式支架作为核心承载结构，通过拉伸、切除特征完成与底座的连接定位孔、螺杆过孔的制作，同时对支架内侧的导向槽做了等距偏移处理，保证上下夹座的滑动顺畅无卡滞。进给螺杆采用梯形螺纹特征建模，与顶部的T型操作杆做过盈配合的装配约束，操作杆两端做了滚花防滑的纹理细节处理，提升模型的真实感。上下夹座为核心功能部件，建模时重点还原了夹座内侧的锯齿形夹持齿结构，通过线性阵列特征完成齿形的均匀排布，齿形角度经过反复调整，既能够保证对圆形管材的咬合夹持力，又不会过度损伤管材表面；上夹座与螺杆底部做旋转配合约束，实现螺杆转动时带动上夹座垂直进给的运动逻辑，下夹座与底座固定连接，两侧预留的螺栓孔通过标准件螺母模型完成锁紧装配，还原真实工具的装配关系。渲染阶段采用哑光金属材质作为主体结构材质，对操作杆、螺杆等运动部件做了轻微的金属光泽处理，底座部分添加了细微的磨砂质感，背景采用渐变天蓝色突出工具主体结构，同时添加了柔和的环境阴影，增强模型的空间立体感。设计思路围绕手动管材切割的实用场景展开，整体结构紧凑，操作逻辑符合人体工程学，通过螺旋进给的方式提供稳定的夹持压力，锯齿形夹口可以适配不同直径的圆形截面管材，保证夹持过程中管材不会发生打滑偏移，整体模型无干涉特征，所有装配约束符合实际机械运动逻辑，可直接用于工具结构演示、加工参考或教学使用。
