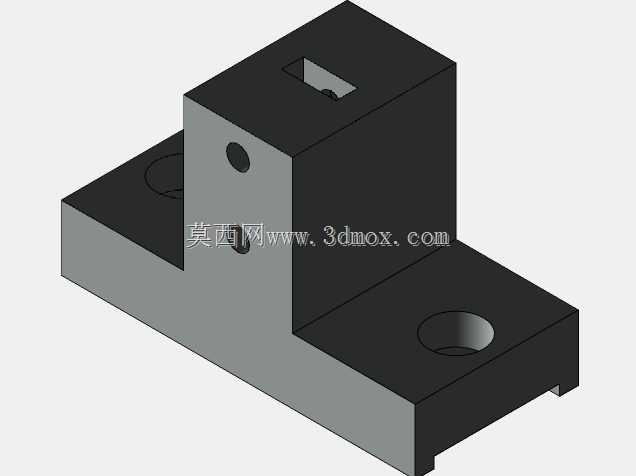

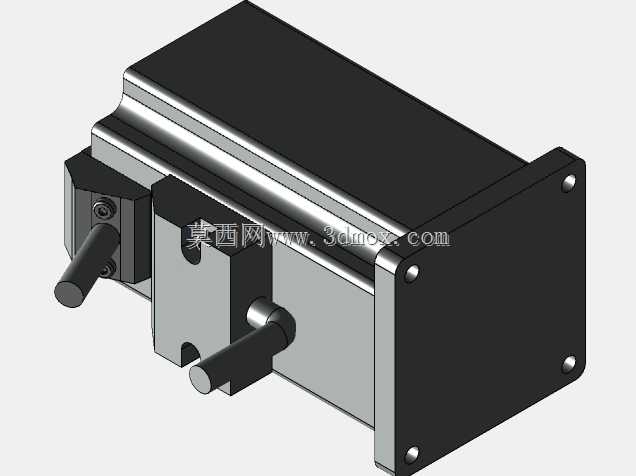

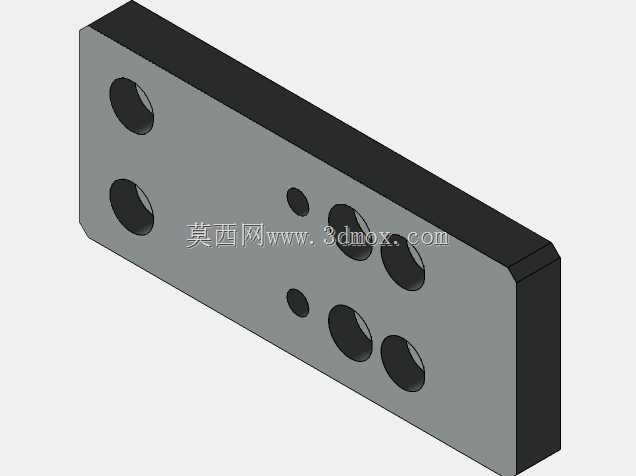

汽车安全带自动卷收机构核心轴件

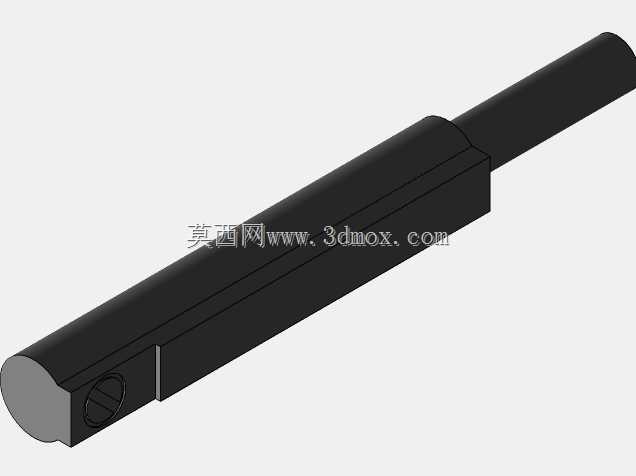

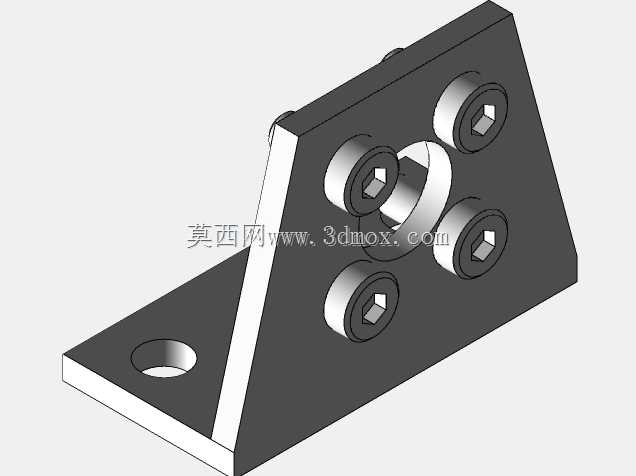

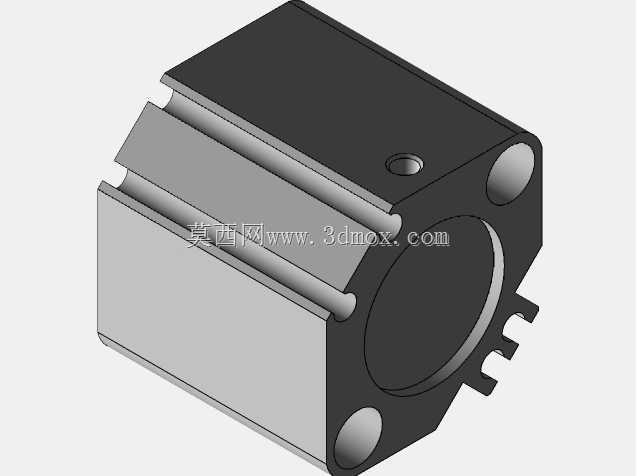

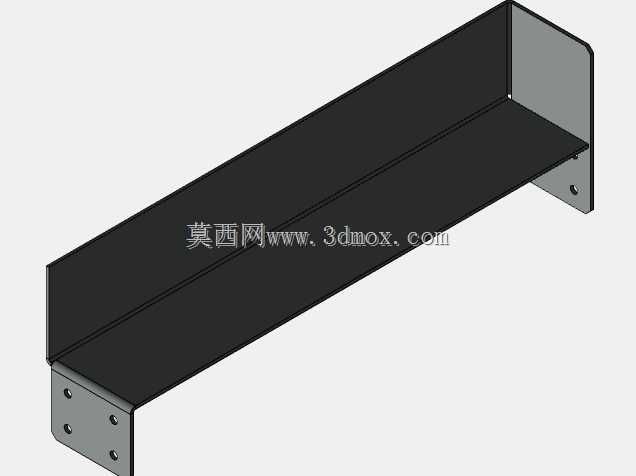

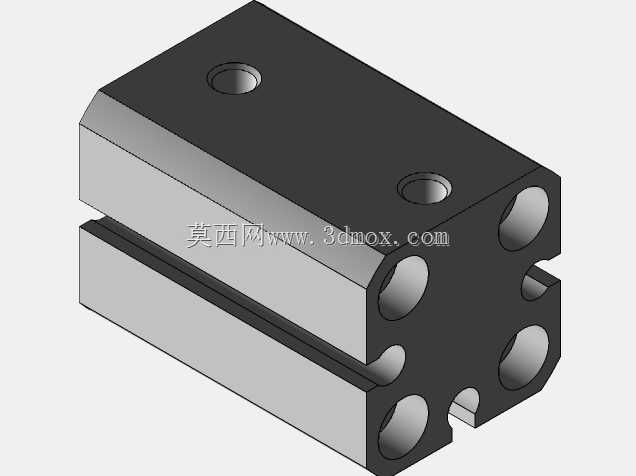

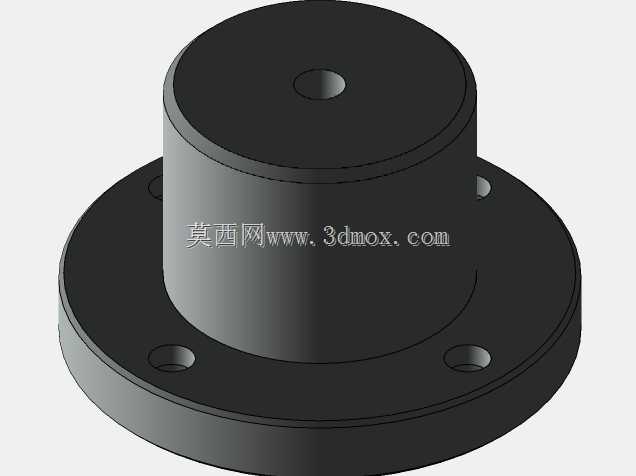

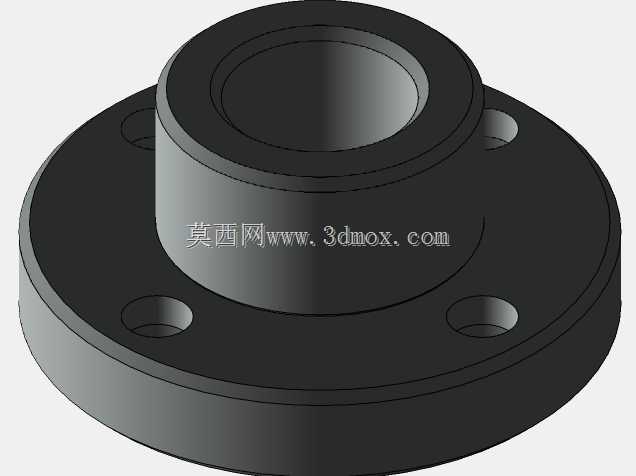

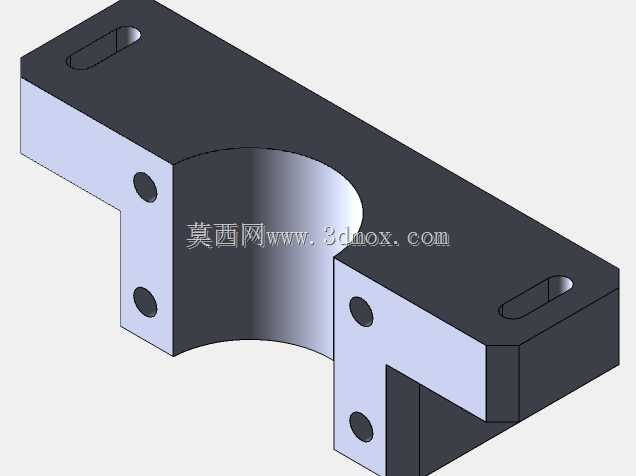

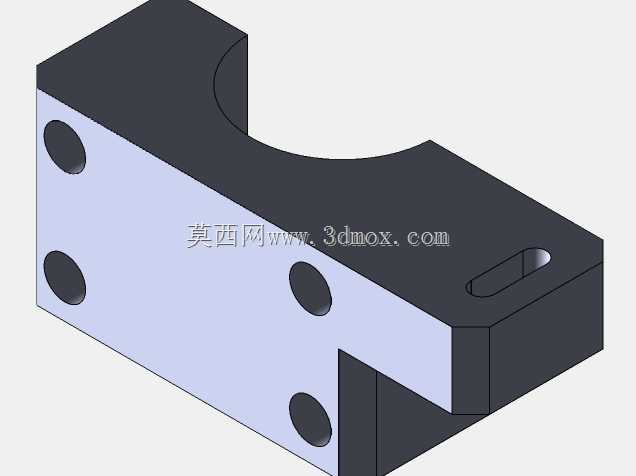

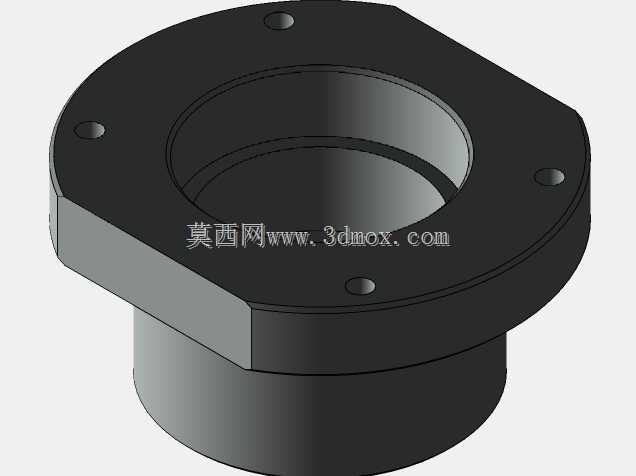

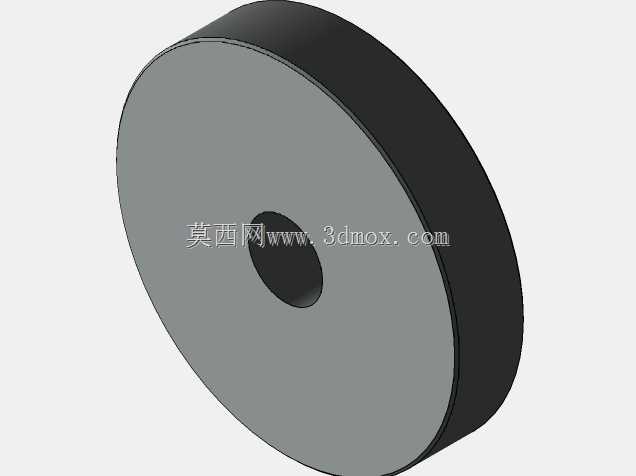

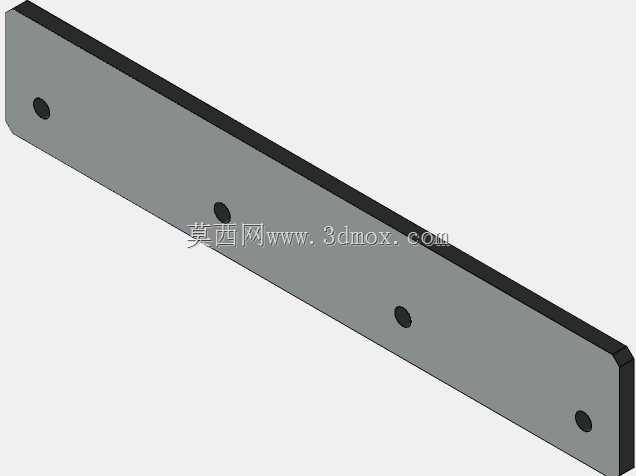

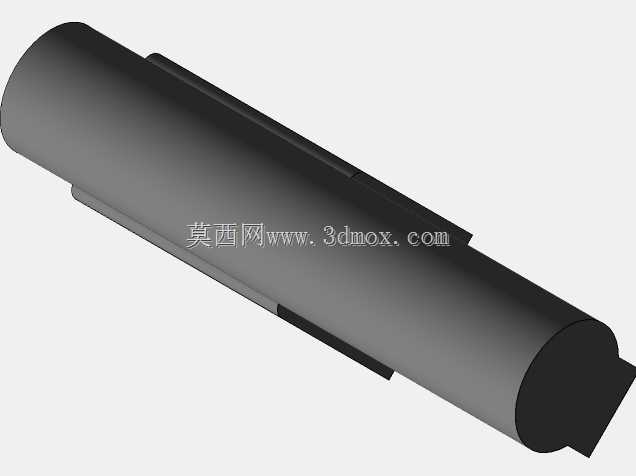

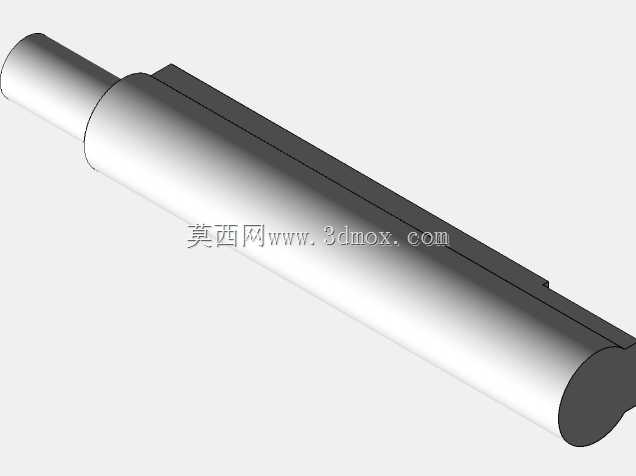

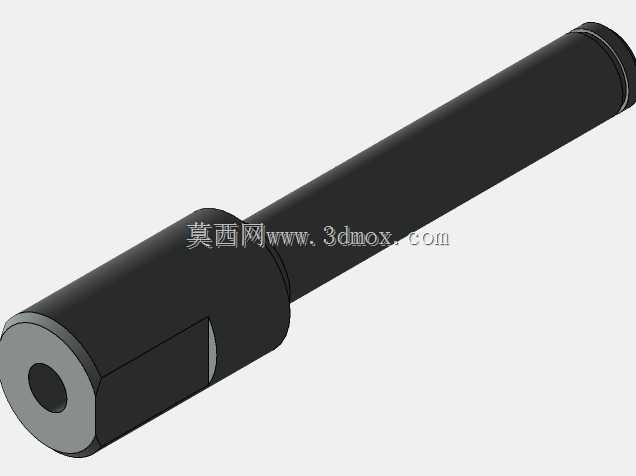

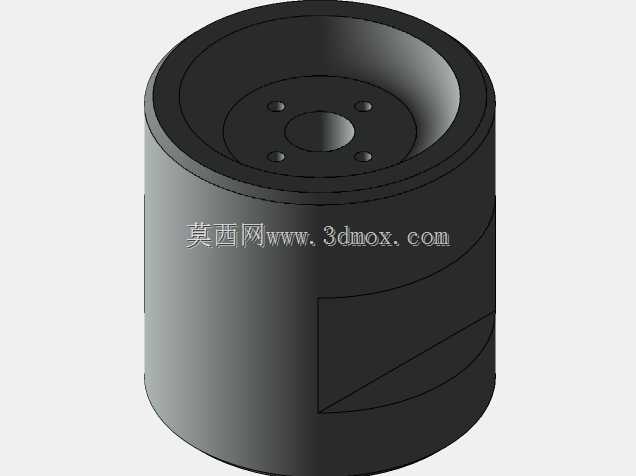

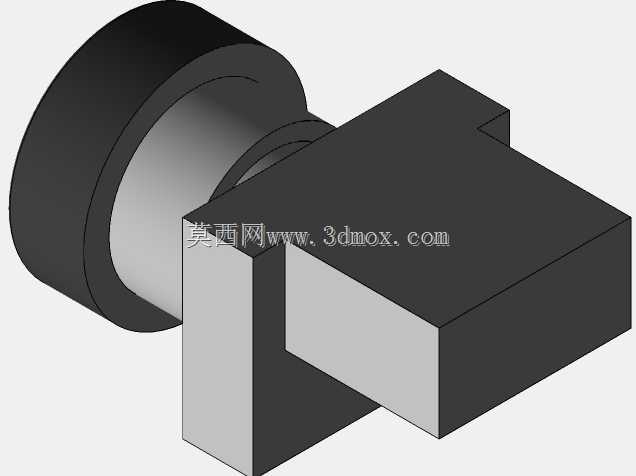

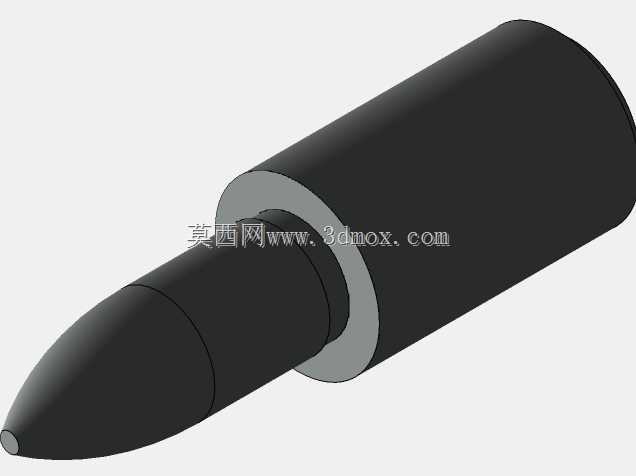

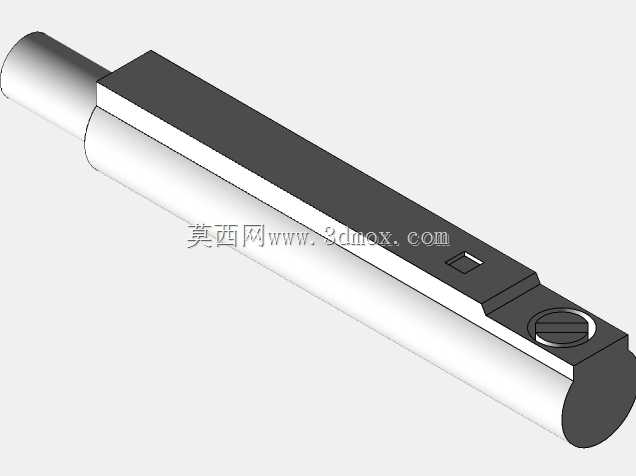

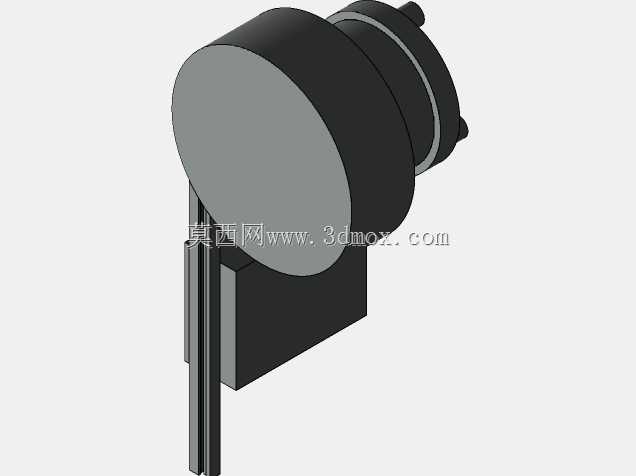

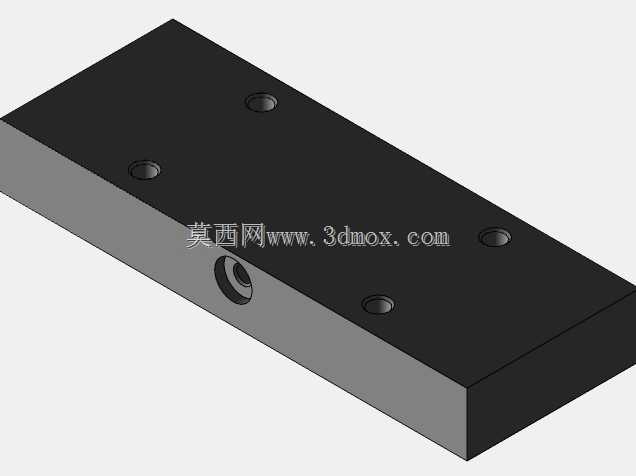

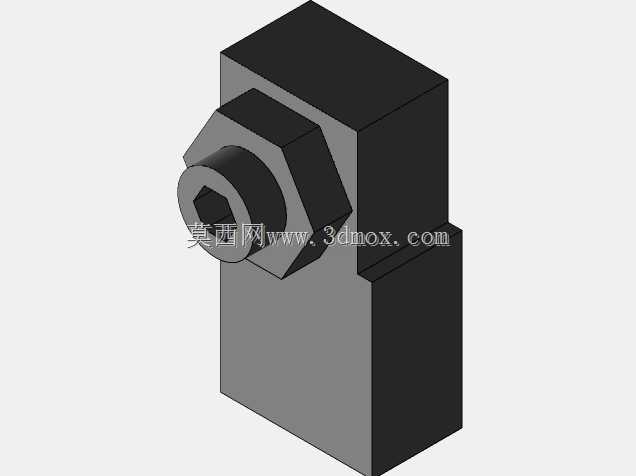

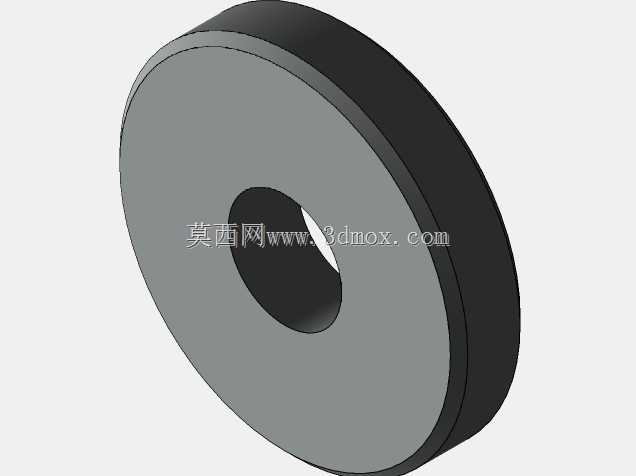

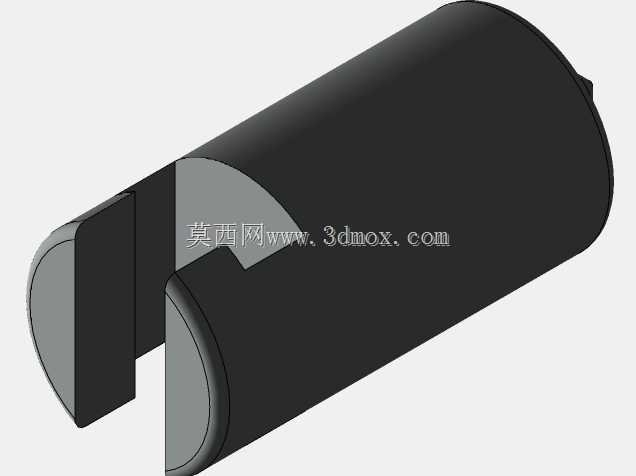

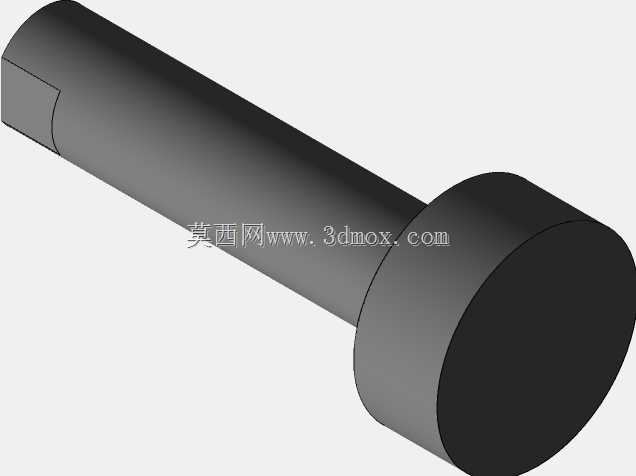

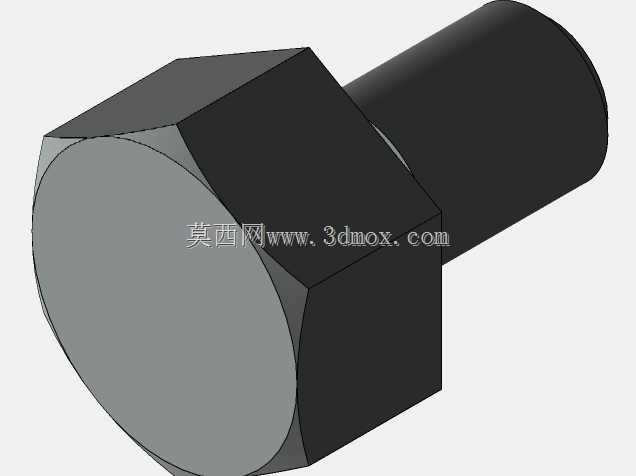

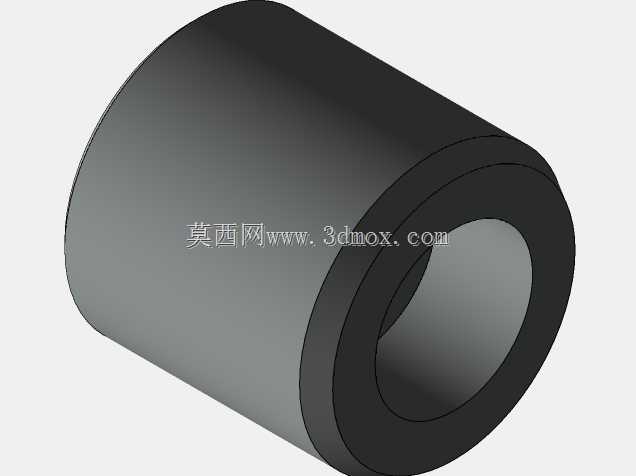

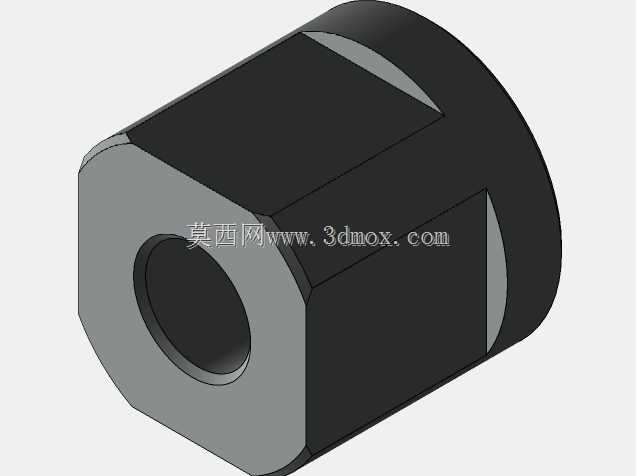

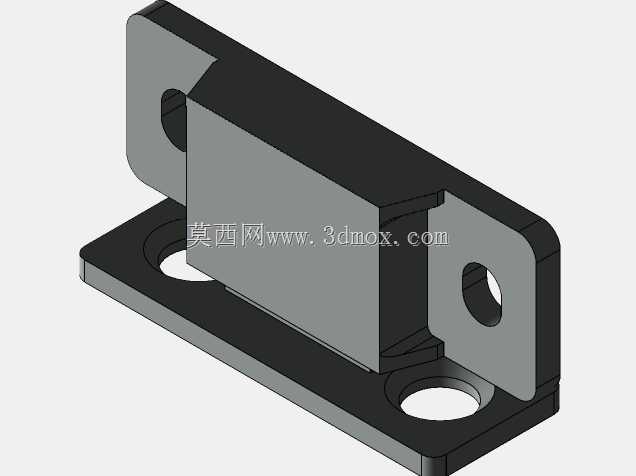

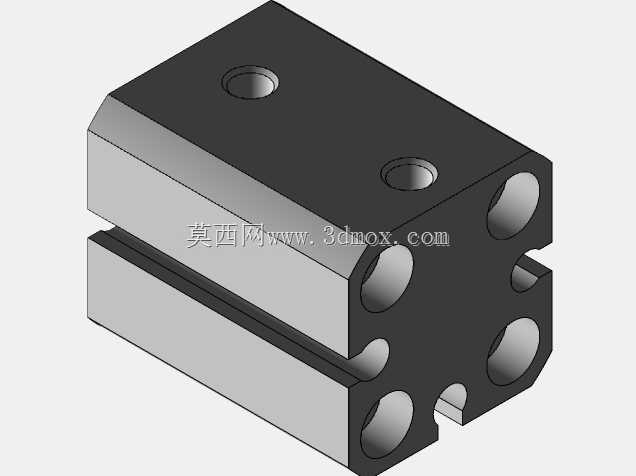

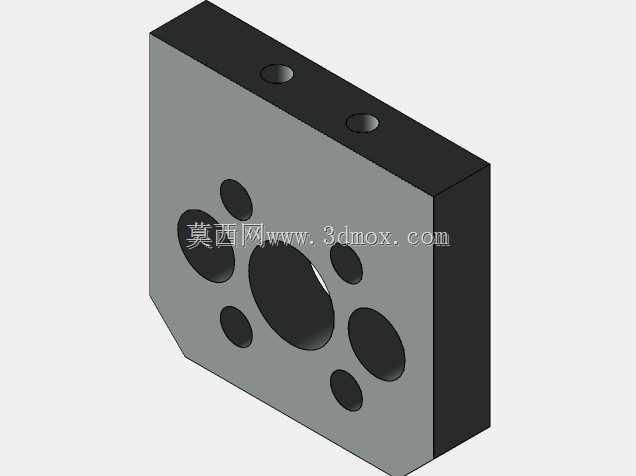

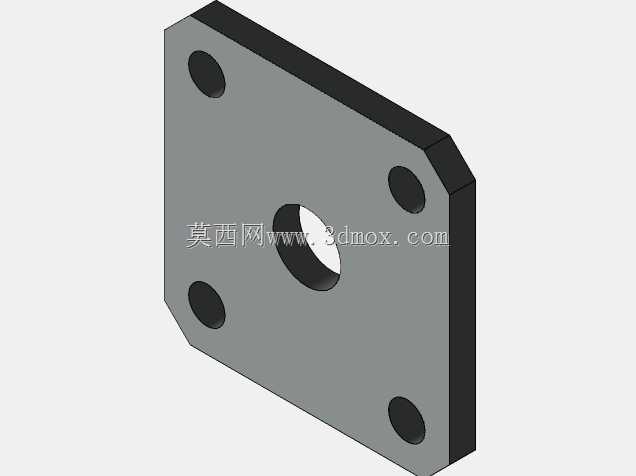

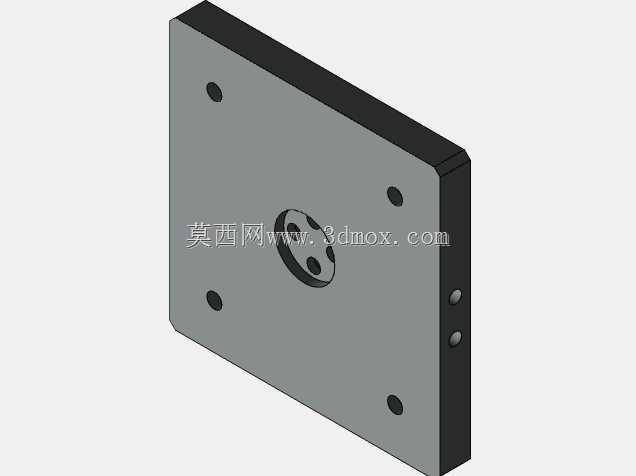

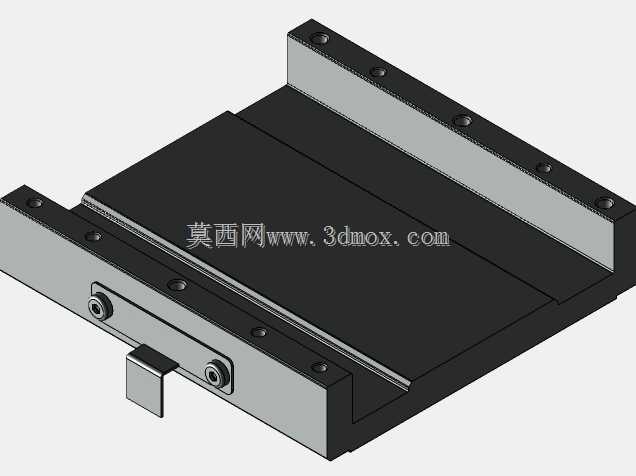

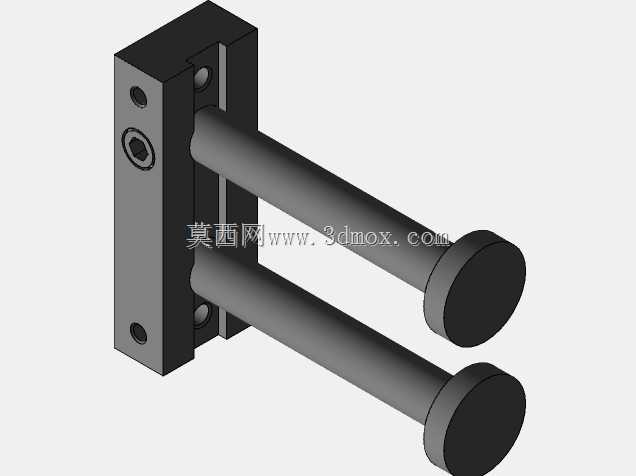

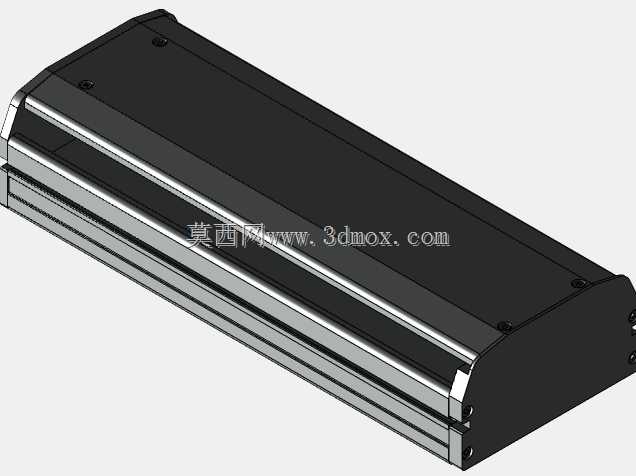

　　该轴件是汽车安全带自动卷收设备里的核心承载构件，日常驾乘过程中，安全带的顺畅收放、锁止触发时的受力承载都依托这个零件完成结构传导。从实际装车场景来看，这类轴件安装在车辆B柱内侧的卷收器壳体内部，周边需要和卷簧组件、锁止棘轮、织带缠绕轮做同轴配合，安装时需要保证轴肩端面和壳体支撑面的贴合度在0.1mm以内，避免长期使用后出现轴体窜动，导致织带收卷卡滞、锁止响应滞后的问题。设计阶段首先要考虑的是动态受力工况，车辆发生碰撞瞬间，安全带织带会瞬间传递超过15kN的拉伸载荷，这部分载荷会通过缠绕轮直接作用在轴体上，所以轴身的直径选型、轴肩的过渡圆角都经过反复校核，轴肩位置采用R2的圆角过渡，避免应力集中导致的轴体断裂，

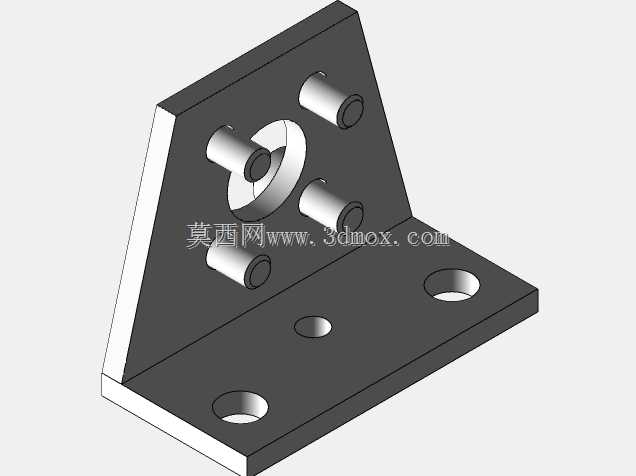

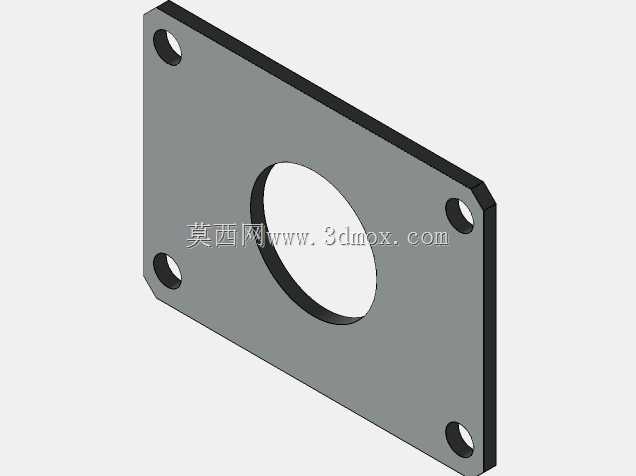

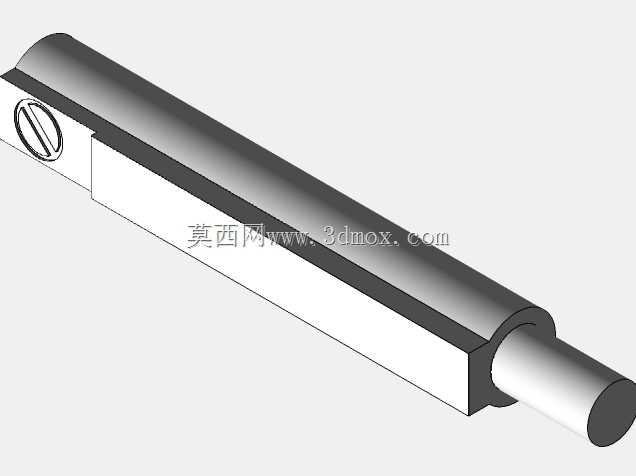

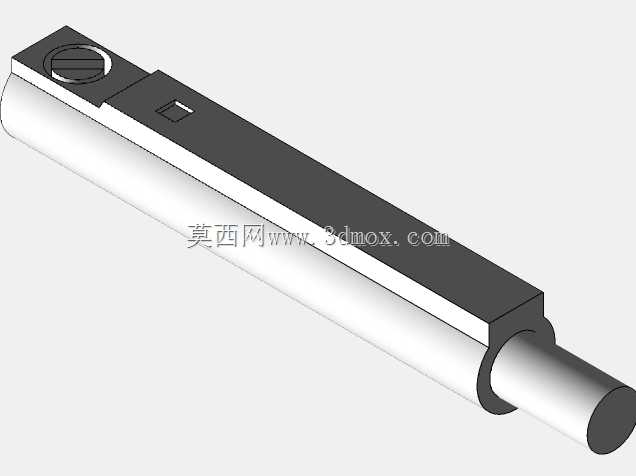

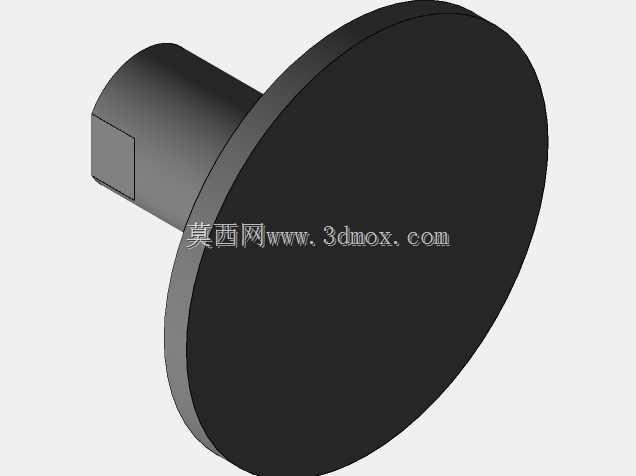

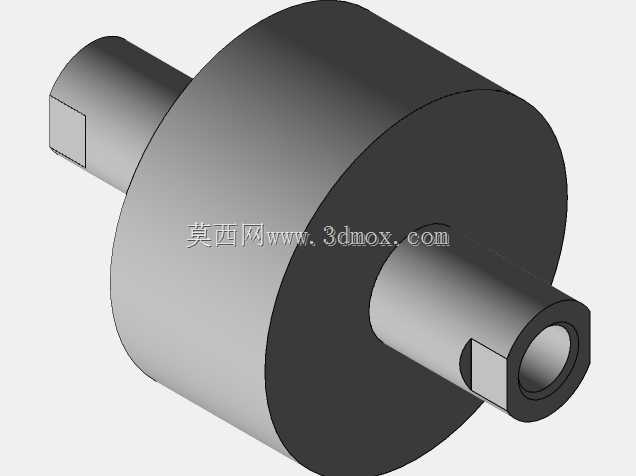

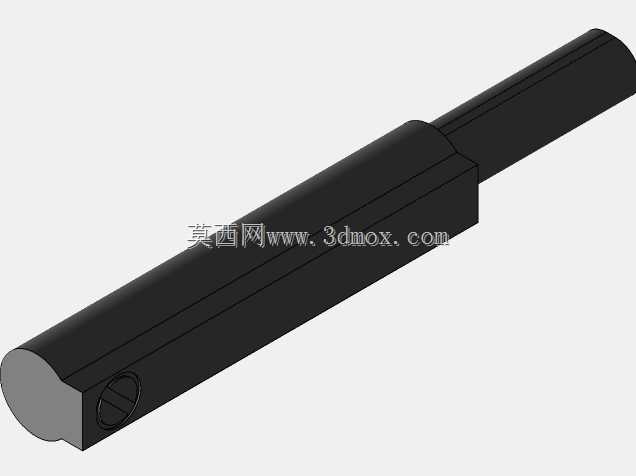

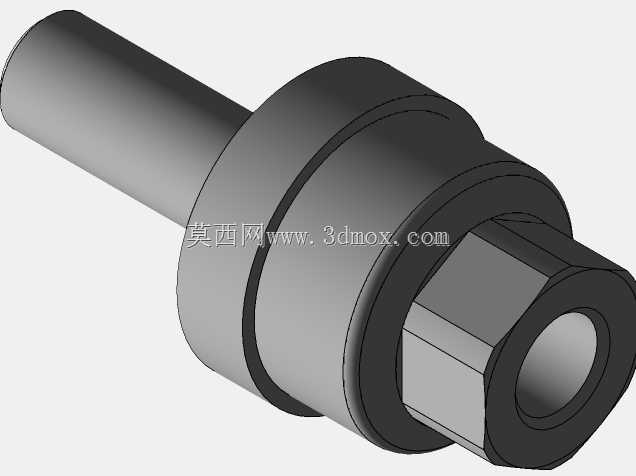

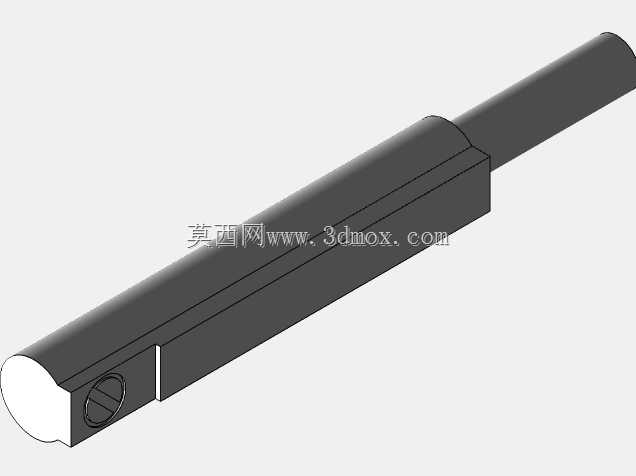

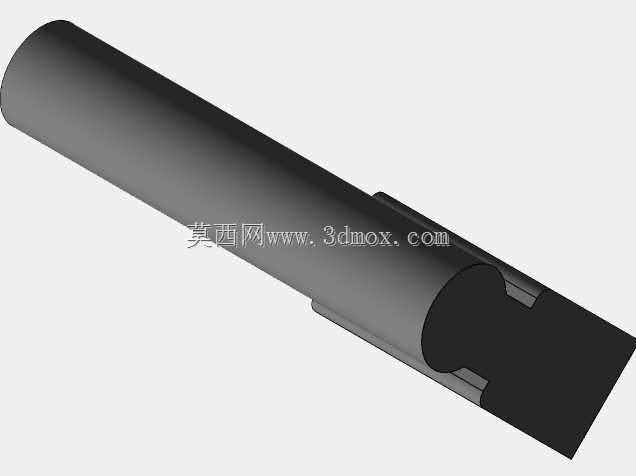

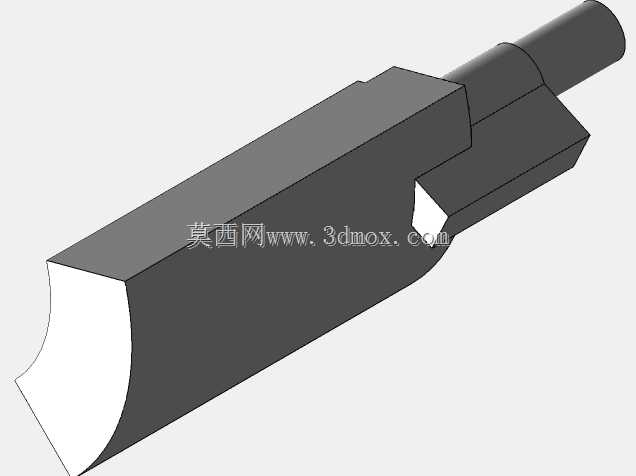

　　同时轴端的扁位结构是和锁止棘爪的配合位，扁位的对称度公差控制在0.05mm，保证锁止动作触发时，棘爪能和棘轮精准啮合，不会出现打齿、滑脱的情况。从结构外形来看，轴身采用等直径圆柱设计，表面粗糙度要求达到Ra1.6，减少织带轮转动时的摩擦阻力，让安全带在正常拉伸、收回过程中手感平顺，不会出现卡顿的顿挫感；端部的大直径轴肩是轴向定位基准，装配时轴肩抵靠在卷收器的冲压壳体上，另一侧通过卡簧做轴向限位，整个轴的轴向窜动量控制在0.2mm以内，既不会因为间隙过大产生晃动异响，也不会因为间隙过小导致转动阻力过大。在实际的三维建模过程中，这类轴件的建模逻辑要优先保证装配基准的统一性，以轴肩的端面作为整个装配体的Z向基准，

　　轴身的中心轴线作为同轴度基准，后续装配卷簧、棘轮、织带轮的时候都依托这个基准做配合约束，能有效减少装配干涉问题。很多新手建模时容易忽略轴肩过渡处的圆角处理，直接做直角衔接，在后续做有限元受力分析的时候，直角位置的应力会远超材料的屈服强度，实际装车使用时一旦遇到碰撞工况，很容易在这个位置发生断裂，直接影响安全带的保护作用。另外轴端的扁位结构尺寸需要和棘爪的内孔尺寸做间隙配合，单边间隙控制在0.03-0.05mm，间隙过大会导致锁止动作有虚位，响应速度变慢，间隙过小则会在低温环境下因为零件热胀冷缩出现卡滞，导致锁止功能失效。从安装边界来看，整个轴件的轴向总长度需要匹配卷收器壳体的内部宽度，伸出壳体的轴端部分需要和卷簧的中心孔配合，

　　卷簧的预紧力矩通过这个轴端传递，带动织带轮完成自动收卷动作，所以轴端的扁位长度要完全覆盖卷簧的配合厚度，避免卷簧工作时出现打滑，导致安全带收回无力。日常车辆使用过程中，安全带的收卷力度、锁止灵敏度都和这个轴件的加工精度、装配精度直接相关，建模时除了要保证各个尺寸的公差合理性，还要考虑和周边零件的运动间隙，轴身和织带轮内孔采用基孔制间隙配合，保证织带轮能在轴身上顺畅转动，同时不会出现径向晃动，避免织带收卷时出现偏磨，缩短织带的使用寿命。
