异形非直轴螺旋弹簧三维结构设计

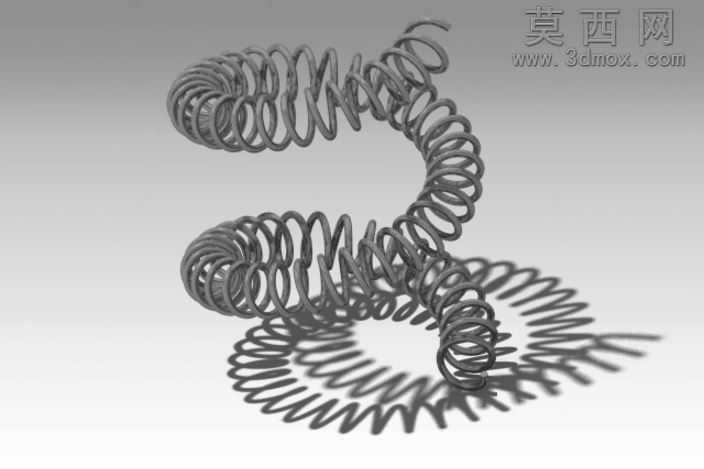

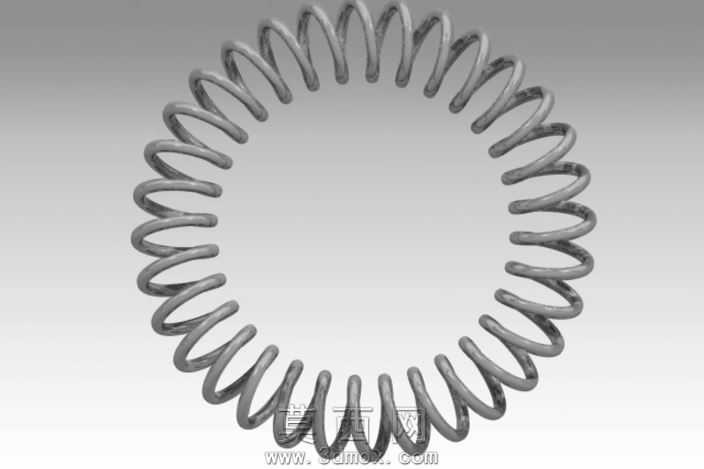

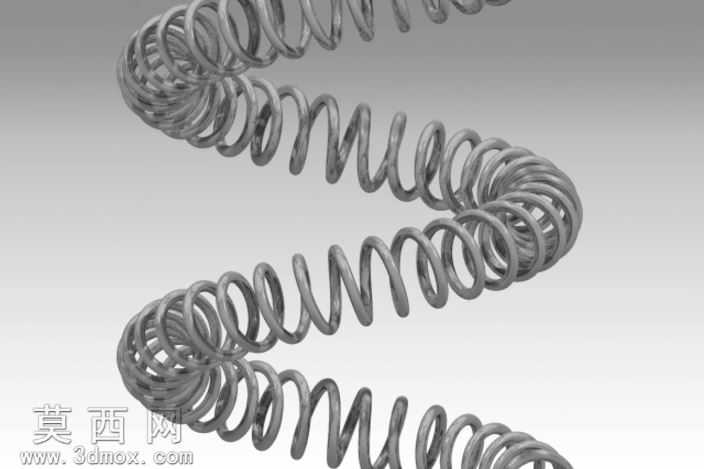

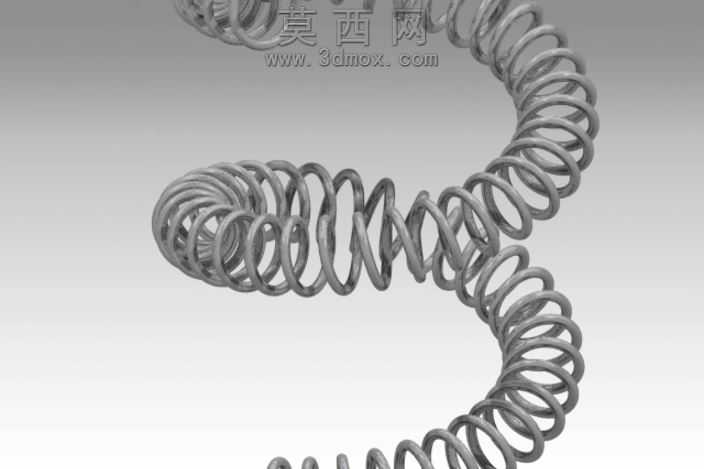

本作品为实验性质的非直轴异形螺旋弹簧三维建模成果，建模过程围绕突破常规直轴弹簧的形态限制展开，核心难点在于实现弹簧螺旋路径沿非直线轨迹的连续顺滑过渡，避免螺旋圈出现形变突变、间距不均的问题。建模初期首先梳理螺旋扫描的核心逻辑，常规直轴弹簧仅需沿直线中心轴生成螺旋引导线，而非直轴弹簧需要先构建连续顺滑的空间弯曲中心轨迹，确保轨迹各段曲率过渡平缓，无尖锐拐点，为后续螺旋圈的生成提供稳定的路径基础。在螺旋参数设置阶段，需要根据中心轨迹的曲率变化动态调整螺距与弹簧圈直径参数，在轨迹弯曲幅度较大的区段，适当微调螺距数值，避免弹簧圈出现自相交、重叠的问题，同时保证每一圈弹簧的截面轮廓始终垂直于中心轨迹的切线方向，还原真实弹簧线材绕制的形态逻辑。材质设置阶段选用金属弹簧常用的合金结构钢材质，调整材质的金属度、粗糙度参数，还原弹簧表面经过热处理后的哑光金属质感，同时添加细微的表面纹理，模拟实际弹簧生产过程中留下的轻微加工痕迹，提升模型的真实感。渲染阶段采用柔和的侧上方主光源搭配底部补光，清晰呈现弹簧的空间弯曲形态与螺旋圈的层叠结构，通过阴影投射突出模型的立体层次，直观展现非直轴螺旋弹簧的特殊形态。整个建模过程经过多次参数调试与路径优化，最初尝试直接沿弯曲路径扫描时出现了螺旋圈扭曲、截面错位的问题，后续通过拆分中心轨迹段、逐段匹配螺旋参数、添加过渡约束的方式解决了该问题，最终实现了连续顺滑、形态自然的异形螺旋弹簧结构，验证了非直轴螺旋类零件的建模可行性，为同类特殊形态弹性零件的建模提供了可参考的实现思路。
