三丰便携式数显测量仪外观结构建模

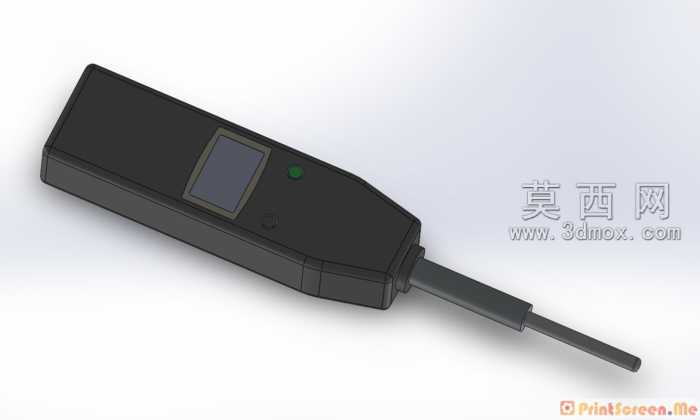

本次建模对象为三丰575-123便携式手持测量仪，建模过程以还原产品真实外观结构与可动特性为核心目标，依托三维建模软件完成全流程设计。建模初期先对产品实物进行结构拆解，将整体划分为主机壳体、数显屏幕模块、状态指示灯、操作按键、探测杆五个独立子部件，按照1:1实物比例确定各部件的尺寸基准，先绘制主机壳体的二维轮廓草图，通过拉伸、拔模、圆角等基础特征命令构建壳体的基础实体，针对壳体表面的曲面过渡区域，采用放样与曲面填充命令完成顺滑衔接，还原手持部位符合人体工学的弧度造型，保证握持区域的曲面贴合手掌自然形态，无生硬棱角。数显屏幕模块建模时，先预留屏幕安装的沉台位，分别构建屏幕边框、显示面板两层结构，对显示面板赋予半透明磨砂材质，边框采用哑光深灰塑料材质，还原真实屏幕的视觉层次感。状态指示灯与操作按键采用小尺寸凸台特征构建，按键表面添加细微的防滑纹理，指示灯部位赋予半透绿色材质，模拟通电后的透光效果。探测杆部分为可伸缩活动结构，建模时采用多段同轴圆柱配合的装配关系，分别构建固定连接段与伸缩活动段，添加同轴心与轴向限位配合关系，实现探测杆可沿轴向伸缩滑动的运动效果，还原产品实际使用时的伸缩调节功能。材质渲染阶段，主机壳体主体采用哑光黑色工程塑料材质，调整材质的粗糙度与反光度参数，还原手持工业设备外壳的磨砂防滑质感；探测杆采用哑光黑色金属材质，添加细微的金属颗粒纹理，体现金属部件的耐磨属性；屏幕区域调整透明度与反光参数，模拟玻璃面板的轻微反光效果。整体装配完成后进行干涉检查，确认各活动部件无结构干涉，伸缩运动过程中各段杆件无碰撞卡顿，壳体拼接处缝隙均匀一致，按键与指示灯位置与实物布局完全匹配，最终模型既还原了产品的外观细节，也保留了可动部件的运动逻辑，可用于产品展示、结构验证等场景。
