户外防雨型IP23电气分线接线箱体

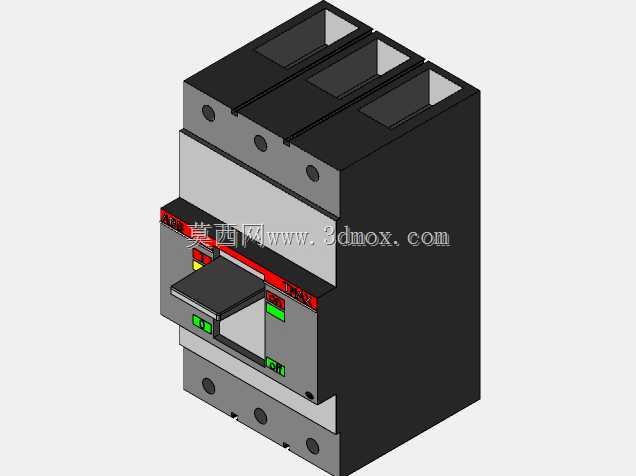

　　这款IP23防护等级的电气分线箱体，主要面向户外低压配电场景的支路分线需求设计，常见于市政道路照明配电、厂区户外设备供电分支、临时施工用电分接、景观工程配电支路等场景，能够在有斜向淋水、多尘的户外环境下稳定承载内部电气元件，避免雨水侵入引发的绝缘失效、短路故障。从实际使用角度出发，这类箱体的核心作用是为主回路进线提供分接载体，将单路进线拆分出多路出线供给不同末端负载，同时内置的断路器等元件可对各支路提供过载、短路保护，方便运维人员单独分断某一支路进行检修，无需切断上级总电源，大幅降低户外配电运维的操作难度与停电影响范围。

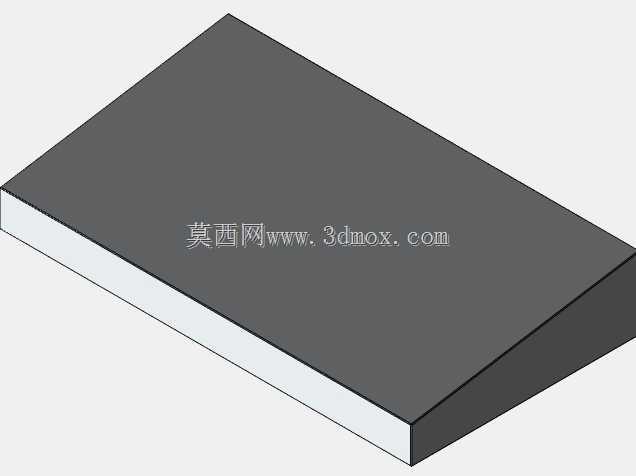

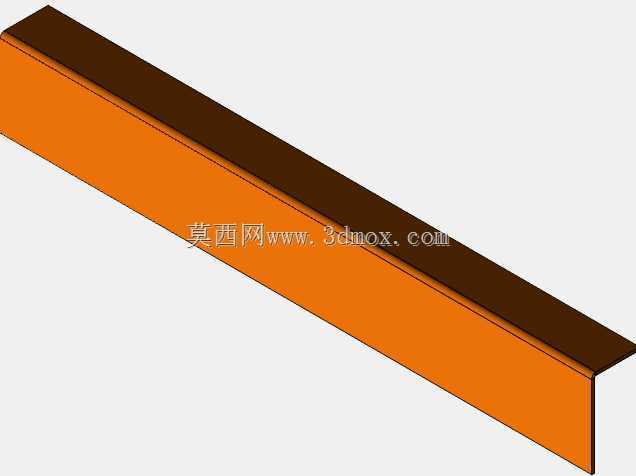

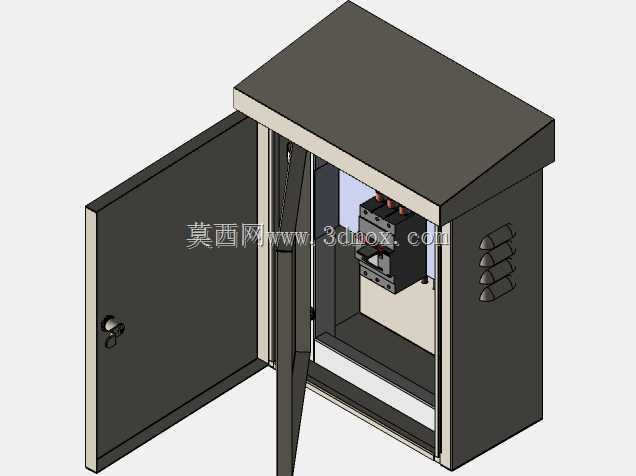

　　设计层面首先围绕IP23的防护要求做结构适配，顶部采用斜向出檐的顶盖结构，边缘超出柜体侧壁一定距离，当遭遇斜向飘落的雨水时，水流会顺着顶盖斜面直接流向柜体外侧，不会顺着顶盖与侧壁的拼接缝隙渗入柜体内部；柜体侧壁的进出线位置采用带防水胶圈的格兰头排布，每一个线缆穿孔都能在锁紧线缆的同时封堵缝隙，避免雨水、粉尘从线缆安装孔进入柜内。柜门采用单开侧装结构，配套带锁的旋转式柜锁，非授权人员无法随意开启柜门触碰内部带电部件，柜门与柜体的拼接处设置有一圈连续的密封胶条，柜门关闭后胶条被均匀压缩，填补柜门与柜体框架之间的间隙，进一步阻挡粉尘与淋水侵入。

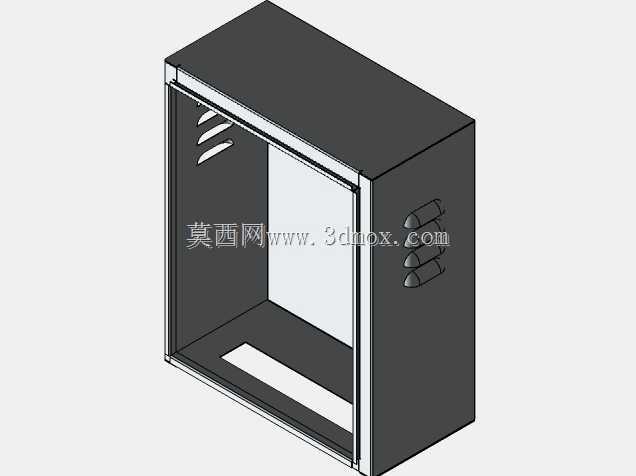

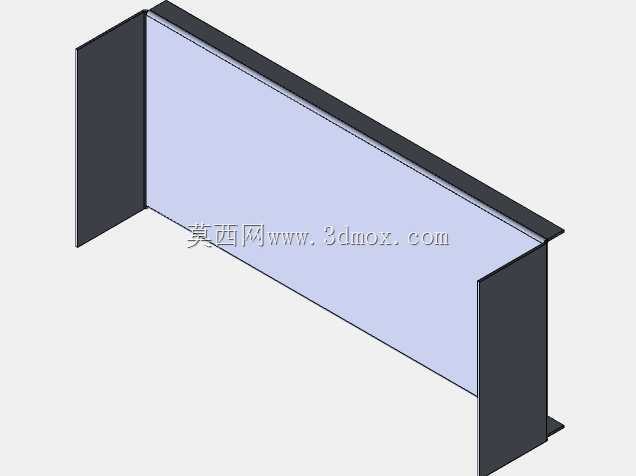

　　内部结构设计充分考虑低压分线的元件排布需求，柜内预留了元件安装板的安装位，安装板采用镀锌钢板材质，可根据实际支路数量灵活固定断路器、接线端子排、零线排、接地排等元件，元件安装区域与柜门之间预留了足够的安全操作间隙，避免柜门关闭时挤压内部接线，也给运维人员操作断路器手柄留出足够空间。柜体的支撑结构采用一体式折弯成型的框架，侧壁、门板、顶盖都采用冷轧钢板折弯后拼接，整体刚性足够，在户外安装后不会因为轻微外力碰撞出现变形，导致密封失效。

　　从安装边界来看，这款箱体属于壁挂式安装适配结构，背部预留了对应的壁挂安装孔位，可直接固定在户外墙面、设备支架、水泥杆的配套安装架上，安装时需要保证柜体保持垂直状态，倾斜角度不超过5度，避免顶盖排水方向改变导致积水渗入；进出线的线缆弯曲半径需要匹配所选格兰头的适配范围，避免线缆过度弯折破坏绝缘层，同时柜内接线完成后需要预留一定的线缆余量，方便后续元件更换与线路调整。柜内的电气间隙严格遵循低压配电设计的安全要求，不同极性的带电部件之间、带电部件与柜体金属外壳之间都预留了足够的安全距离，避免长期运行过程中出现爬电、击穿故障。

　　实际选型使用时，这类IP23防护的分线盒不适合直接暴露在暴雨垂直冲刷或者有积水浸泡的场景，安装位置需要高出地面一定距离，避免地面积水溅入柜体下部的通风缝隙；柜体侧面设置的通风散热结构采用百叶窗式设计，在保证柜内元件运行产生的热量能够顺利散出的同时，能够阻挡斜向的雨水与大颗粒粉尘进入柜内，平衡了散热需求与防护要求。柜门内侧还预留了接线图粘贴位置，运维人员可将实际的支路接线图粘贴在此处，后续检修时可快速核对回路信息，减少错拆误操作的概率。整体结构没有多余的冗余设计，所有结构特征都围绕户外分线的实际使用需求设置，从防护性能、操作便利性、安装适配性多个维度匹配户外低压分线场景的使用要求，建模过程中完整还原了柜体的拼接结构、锁具位置、内部元件安装空间、进出线位排布，能够直接用于配电方案的可视化展示、安装布局模拟、结构干涉校验等工作。
