多功能综合自重力量训练器械结构设计

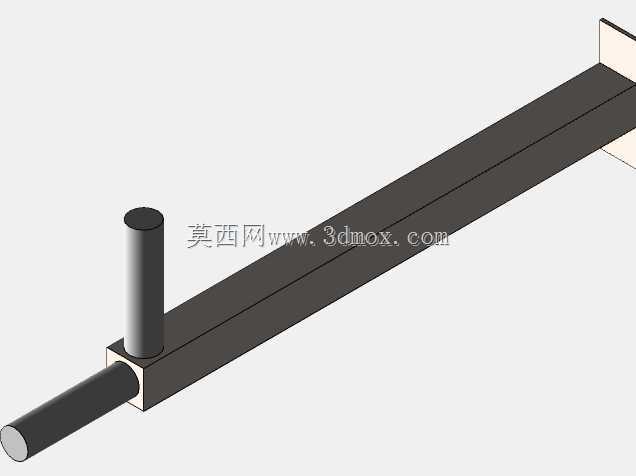

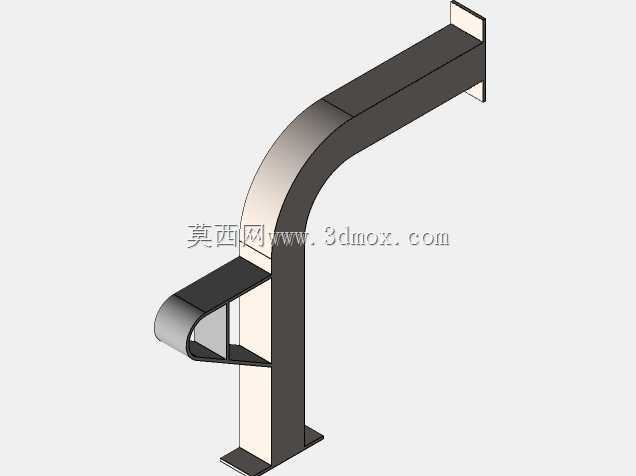

　　该器械为自重式综合力量训练架，主要面向商用健身房、社区健身中心、企事业单位健身室以及家庭健身空间的力量训练场景，可覆盖上肢推、上肢拉、核心、下肢多肌群的自重训练需求，无需额外配置杠铃、哑铃等负重配件，仅依靠训练者自身重量即可完成多类训练动作，降低了场地配套负重器材的采购与存储压力。从实际使用维度看，器械预设的多组高位握把可适配不同肩宽训练者的引体向上需求，包含正握、反握、对握等多种握距的安装位，可针对性刺激背阔肌、肱二头肌、斜方肌中下束等上肢拉类肌群；中部的软垫支撑结构可满足俯卧撑、俯身支撑类动作的姿态稳定需求，避免地面训练时手腕、肩关节的过度承压，同时可调整支撑角度适配不同训练水平的人群；低位的辅助支撑结构可支撑抬腿、

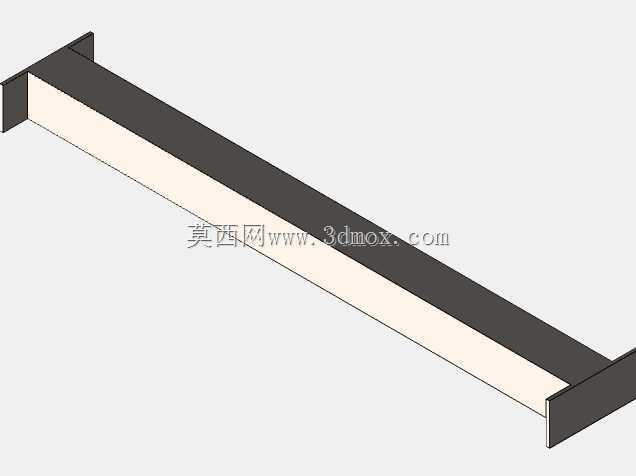

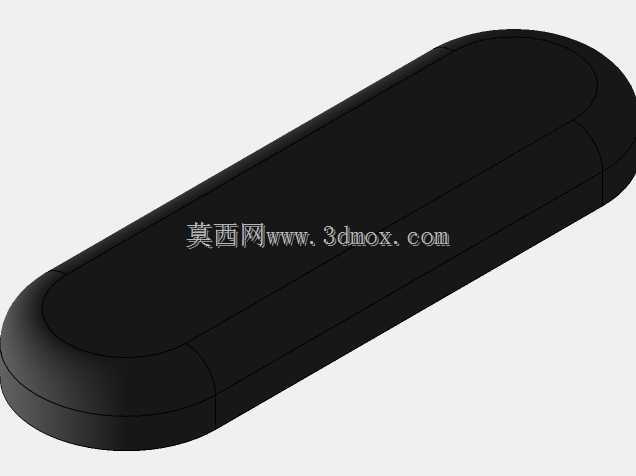

　　悬垂举腿类核心训练动作，也可作为双杠臂屈伸的支撑点位，覆盖胸肌下沿、肱三头肌、核心肌群的训练需求。设计层面采用框架式方管焊接结构，主受力构件选用大截面矩形钢管，整体通过三角斜撑结构强化框架抗扭、抗侧弯性能，所有焊接点位均做满焊后打磨处理，避免应力集中导致的结构失效；握把位置做防滑滚花或包覆防滑层处理，提升训练握持时的摩擦力，降低滑脱风险；接触人体的支撑软垫采用高密度发泡材质外包耐磨PU面料，兼顾支撑性与耐用性，长期使用不易出现塌陷、表皮破损问题。安装边界方面，器械为落地靠墙安装形式，底部预设膨胀螺栓固定点位，可直接固定于水泥地面，靠墙侧预留50mm安装间隙即可满足安装操作需求，整体占地宽度约1.8米，纵深约1.2米，高度约2.2米，

　　常规2.8米层高的室内空间即可完成安装，无需特殊层高要求；框架底部设置可调式脚垫，可适配地面存在微小不平整的安装场景，调整后可保证框架整体水平，避免训练时出现晃动、异响问题。结构设计上充分考虑不同身高训练者的使用适配性，高位握把的高度设置在2米至2.2米区间，适配1.5米至1.9米身高人群的抓握需求，支撑软垫的高度设置在0.8米至1.1米区间，可通过螺栓调整安装高度，适配不同臂长人群的俯卧撑、支撑类动作姿态；所有外露的金属构件边缘均做圆角打磨处理，避免训练过程中磕碰造成的运动损伤，框架表面采用静电喷塑处理，耐磨抗刮，日常清洁仅需擦拭即可维护，适配健身房高频使用的场景需求。从结构建模的角度看，该模型完整还原了框架的管材拼接逻辑、

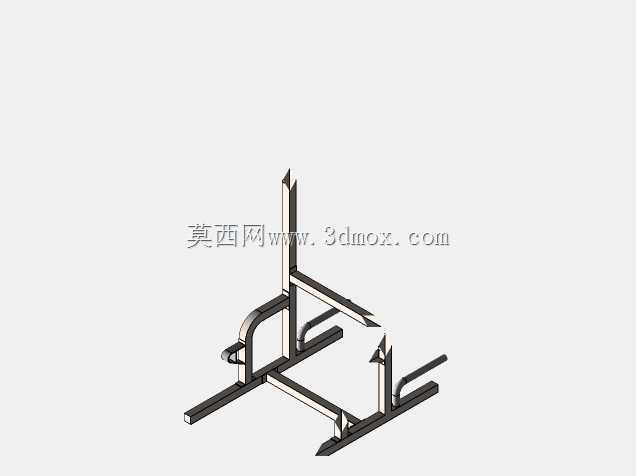

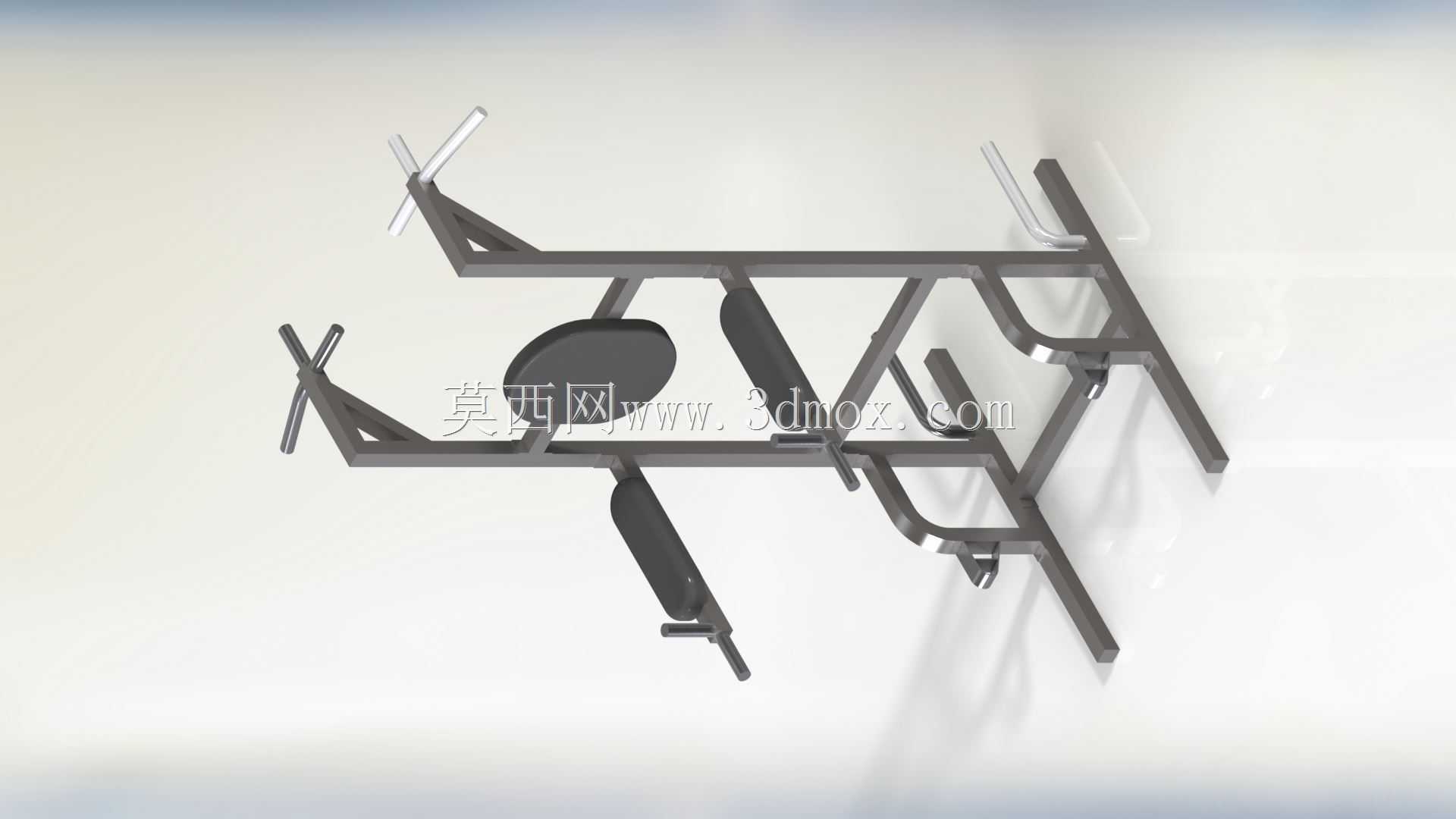

　　焊接点位、紧固件安装位置、软垫与框架的连接结构，可直接作为同类健身器械结构设计的参考原型，也可用于健身场景的三维布局演示、器械结构受力仿真分析的基础模型，建模过程中对管材的折弯角度、拼接间隙均做了符合实际加工工艺的还原，不存在无法落地生产的理想化结构，所有连接点位均采用标准紧固件连接，便于后期的维护与配件更换。
