iPhone5多色款手机保护壳结构设计

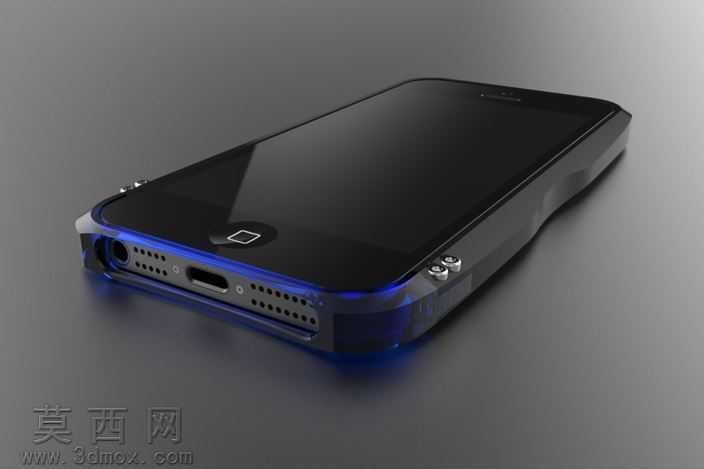

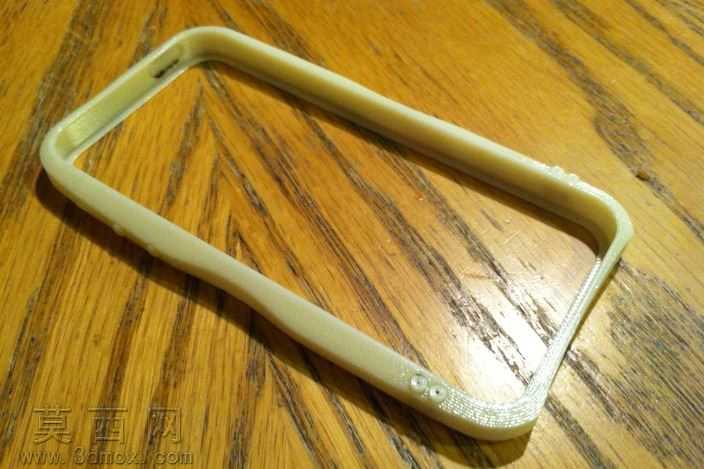

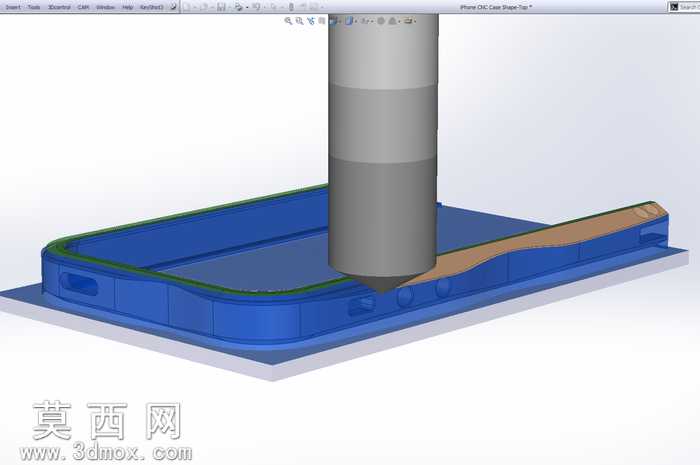

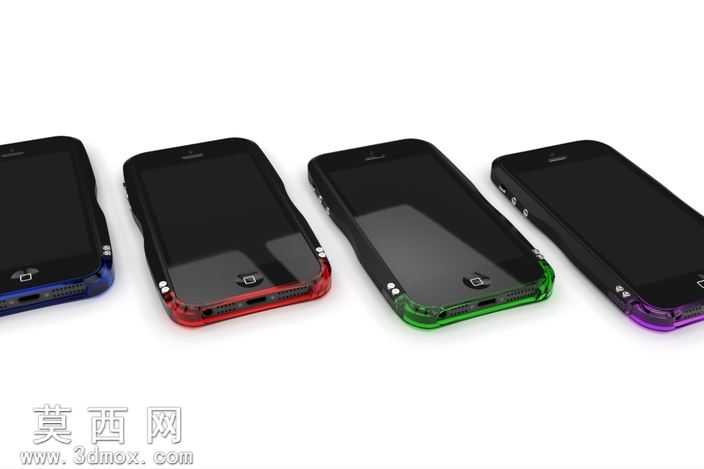

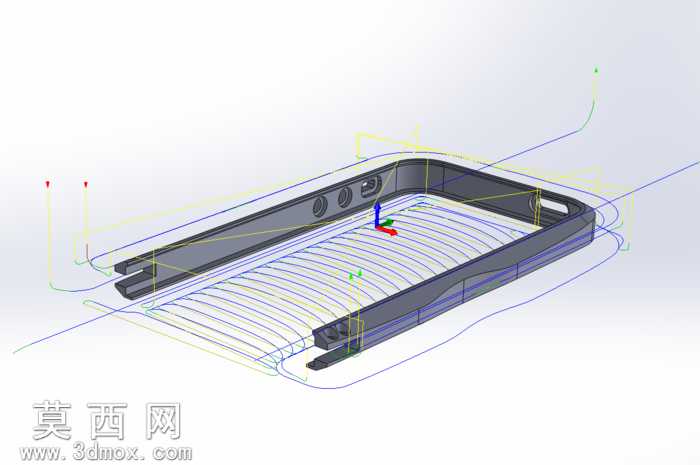

本作品为适配iPhone5设计的多配色手机保护壳三维模型，建模过程围绕真机装配精度、防护性能与外观质感多维度展开，完整还原了保护壳从结构拆分到细节优化的全流程设计思路。模型采用上下分体式结构设计，分为金属顶部框架与塑料底部基座两个独立构件，拆分式结构既降低了加工难度，也为后续不同材质的表面处理预留了操作空间，避免一体式结构在边角加工时出现精度误差，影响与手机的贴合度。建模阶段严格参照iPhone5真机的机身尺寸、按键位置、接口开孔数据进行1:1适配，精准预留了睡眠按键、音量按键、底部数据接口、耳机孔的对应位置，所有开孔边缘均做了0.2mm的圆角过渡处理，既避免日常使用中剐蹭手机边框，也能减少保护壳自身的应力集中，降低摔落时的开裂风险。结构设计上，在保护壳内侧四个边角位置设置了凸起的缓冲限位筋，装配后可与手机边框形成0.1mm的缓冲间隙，摔落时能够通过筋位形变吸收冲击力，避免冲击力直接传递到手机机身；底部基座内侧设计了嵌入式的橡胶防滑条安装槽，可粘贴薄款橡胶条提升与手机背部的摩擦力，防止手机从保护壳中意外滑落。顶部金属框架与底部塑料基座采用4颗M1.2的微型螺丝进行锁合固定，螺丝孔位做了沉头设计，装配后螺丝端面与保护壳表面齐平，不会出现凸起硌手的问题；锁合位置对应设置了定位柱，装配时可快速对齐上下构件，提升组装效率。外观渲染阶段为模型配置了蓝、红、绿、紫四款不同的边框配色效果，金属部分采用阳极氧化质感材质，还原金属边框的细腻磨砂质感，塑料部分采用高光亮面PC材质，模拟硬质保护壳的通透光泽效果，不同配色的渲染效果可直观展示产品量产时的外观方案。加工适配层面，模型预留了自定义键槽铣刀与30度倒角刀具的加工余量，可适配3轴加工中心进行小批量试制，若进行大批量生产也可直接用于注塑模具的型腔设计，结构拔模角度统一设置为1.5度，满足注塑生产的脱模要求，无需二次调整结构即可直接投入生产环节。
