医疗用血袋温控存储分配抽屉结构

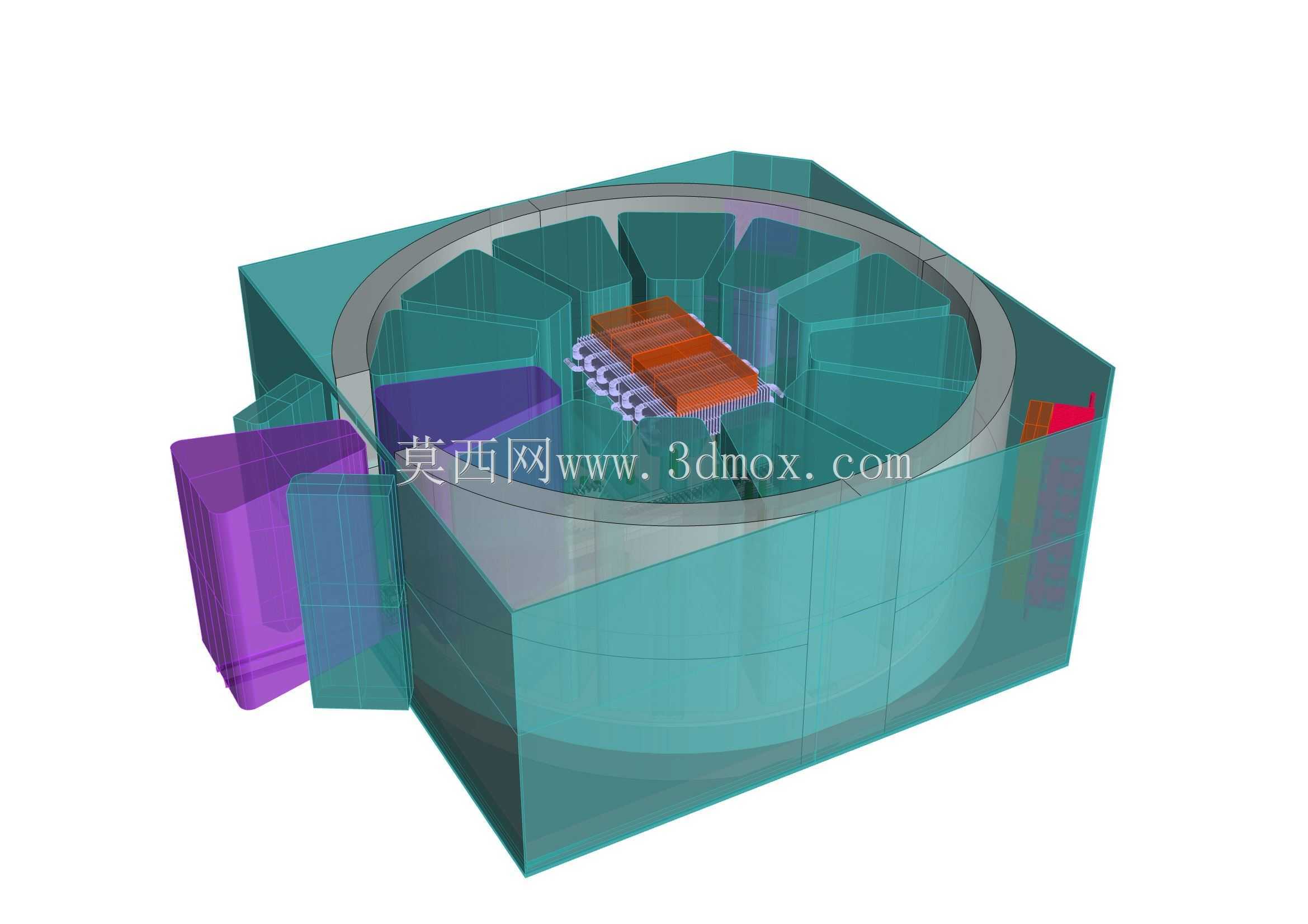

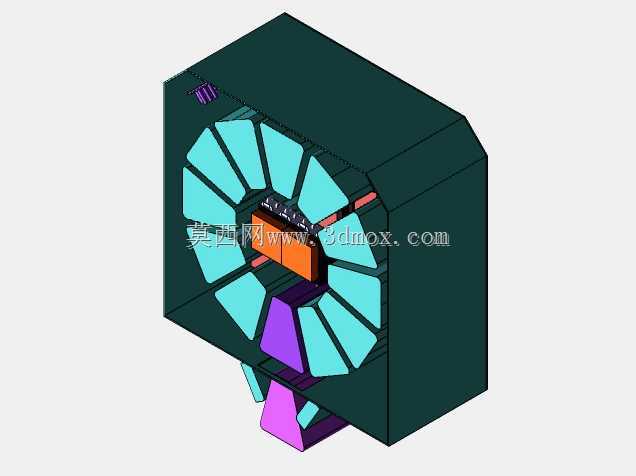

　　该结构面向临床用血场景的精准温控存储需求设计，核心解决传统血柜取放效率低、特定血袋定位耗时、温度波动影响血液品质的痛点，适配中心血站、医院输血科、急诊手术备血等场景的使用需求，可嵌入现有医用冷藏柜体内部作为独立功能抽拉模块使用。整体采用抽拉式安装边界，外框为适配标准医用冷藏柜内腔的切角长方体结构，安装时可沿柜体导轨推入，完全推入后与冷藏柜内壁形成密封的冷量留存腔，避免冷量外泄导致腔体内温度波动，抽拉行程满足内部旋转机构完全露出的操作需求，无需额外预留过大的柜体前方操作空间，适配现有多数医用冷藏设备的内部安装尺寸。内部核心为轮辐式旋转载架结构，沿中心轴均匀分布多组独立血袋卡位，每个卡位可独立放置单袋标准规格人体血液，

　　卡位之间设置隔热分隔筋，减少单个卡位取放时相邻位置血袋的温度扰动，载架中心设置驱动与定位组件，可接收远程控制指令旋转至对应卡位，配合抽拉端面的取放口实现指定血袋的快速存取，无需翻找其他存储位的血袋，大幅缩短取血操作时间，同时减少冷腔开启时长，降低整体能耗与温度波动幅度。设计过程中优先考虑血袋存储的兼容性，卡位尺寸适配国内临床常用的200ml、400ml标准血袋外形，卡位内侧设置柔性限位凸点，避免旋转过程中血袋移位、碰撞导致的破损，同时预留温度传感器安装位，可实时监测每个卡位附近的腔室温度，确保存储温度稳定在血液保存要求的区间内。取放口位置设置自动复位的隔热挡片，非取放状态下挡片封闭取放口，减少冷量流失，取放时挡片可随血袋推入、

　　取出动作自动开合，无需额外手动操作。旋转载架的驱动组件采用低扭矩低发热的传动结构，避免驱动部件运行发热影响腔体内冷量平衡，传动部件设置在载架后端的隔热隔离腔内，与血袋存储区完全分隔，防止润滑介质挥发污染存储环境。外框壳体采用耐低温、易消毒的医用级工程塑料材质，表面无卫生死角，可耐受常用医用消毒剂的反复擦拭消毒，符合医疗设备的卫生要求。抽拉导轨采用带自锁功能的重型低温导轨，完全推入后可自动锁定，避免柜体移动或开关柜门时抽屉意外滑出，抽拉操作阻尼适中，医护人员可单手完成抽拉操作。结构设计阶段充分考虑装配与维护便利性，所有内部组件均可从抽拉正面完成拆装，无需将整个模块从柜体中拆除即可完成卡位更换、传感器校准、传动部件维护等操作，

　　降低后期运维成本。轮辐式载架的轮辐数量经过反复优化，在保证单卡位存储容量的前提下，最大化单抽屉的血袋存储量，同时避免卡位间距过小导致取放时蹭碰相邻血袋，每个卡位设置唯一的位置标识，配合远程控制系统可实现血袋存储位置的信息化管理，对接医院用血管理系统后可快速定位指定血型、指定有效期的血袋位置，减少人工核对差错。端面除取放口外还设置状态指示区，可直观显示当前抽屉内温度、运行状态、待取血袋位置等信息，方便医护人员快速获取设备状态。整体结构无外露尖锐边角，所有棱边均做圆弧过渡处理，避免操作过程中划伤医护人员或刮破血袋，隔热结构的设计经过冷量流失仿真验证，在常规医用冷藏柜的运行环境下，单次取放操作的腔体温升不超过0.5℃，且可在10秒内恢复至设定存储温度，完全满足血液存储的温度稳定性要求。
