套筒式螺旋弹簧液压避震器三维建模作品

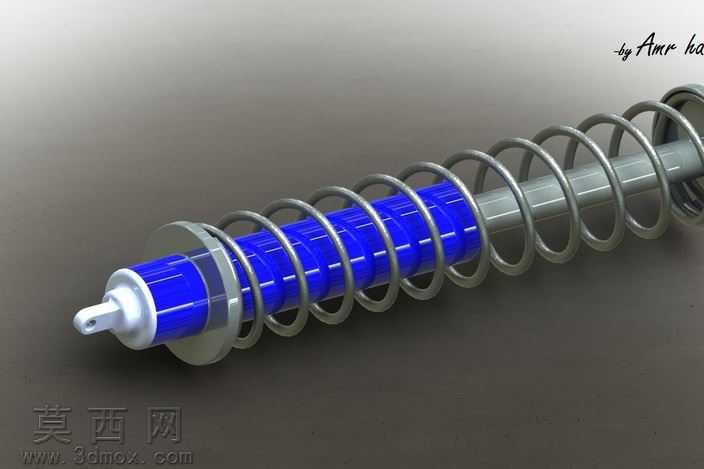

本作品为套筒式螺旋弹簧液压避震器的三维建模成果，建模阶段以实际车用避震器的结构比例为参考，先完成核心阻尼套筒的基础轮廓搭建，通过回转特征构建出内部活塞杆、储油筒、导向座的基础实体，再通过扫掠特征完成螺旋弹簧的参数化建模，严格匹配弹簧的节距、中径、丝径参数，保证弹簧与套筒的同轴度、安装间隙符合实际装配逻辑。建模过程中对细节结构做了精细化处理，包括活塞杆端部的连接吊耳结构、套筒端部的密封端盖、弹簧上下端的支撑垫片，所有倒角、退刀槽、安装卡位结构都按照实际零件的工艺特征做了还原，避免模型出现无工艺依据的尖锐棱角或不合理结构。材质与渲染阶段，针对不同部件做了区分化材质设置：阻尼套筒的外筒部分采用亮蓝色烤漆塑料材质，调整材质的粗糙度、反射率参数模拟光滑漆面的质感，活塞杆采用抛光金属材质，添加细微的拉丝纹理还原金属加工后的表面状态，螺旋弹簧采用镀锌钢材材质，调整金属度与哑光参数，呈现弹簧钢经表面处理后的半哑光金属质感，端部的密封件、垫片分别采用橡胶、磨砂金属材质，通过材质差异清晰区分不同功能的零件。渲染阶段采用柔和的侧上方主光源搭配环境补光，避免金属部件出现过曝的高光区域，同时添加柔和的接触阴影，让模型呈现出真实的立体感与材质层次。结构设计上还原了避震器的核心功能逻辑，螺旋弹簧套设在阻尼套筒外侧，上下端通过垫片定位，可承受轴向的冲击载荷，内部阻尼筒的活塞杆与外筒为同轴滑动配合，可在弹簧伸缩过程中提供阻尼力，抑制弹簧的多余往复振动，整体结构完整，各部件的装配关系清晰，可用于结构展示、原理演示等场景，建模过程中所有特征均采用参数化搭建，可根据不同的载荷需求调整弹簧参数、套筒长度、活塞杆直径，适配不同的使用场景。
