越野改装多辐式合金轮毂结构设计

　　这套轮圈结构面向硬派越野与乘用车辆改装场景，围绕非铺装路面行驶、整车姿态升级以及轮端承载需求展开，建模过程中把轮辋、辐条、安装盘、螺栓孔位与气门嘴边界作为核心控制对象，既保留改装件常见的粗犷视觉特征，也兼顾轮端装配时必须遵守的干涉约束。

　　从实际用途看，轮毂是连接轮胎与转向节、半轴法兰的关键承载件，外侧轮辋负责约束轮胎胎圈，中心安装座贴合车轴法兰，多颗轮毂螺栓穿过孔位后将轮圈压紧在制动盘或半轴结合面上。越野工况下，轮圈要承受垂向冲击、转向侧向力、驱动扭矩以及制动反力矩，因此辐条与轮盘过渡区域不能只按外观曲面处理，建模时需要保留足够的实体壁厚，并在辐条根部、螺栓座周围形成连续的力流路径，避免出现尖锐转角或局部薄壁。

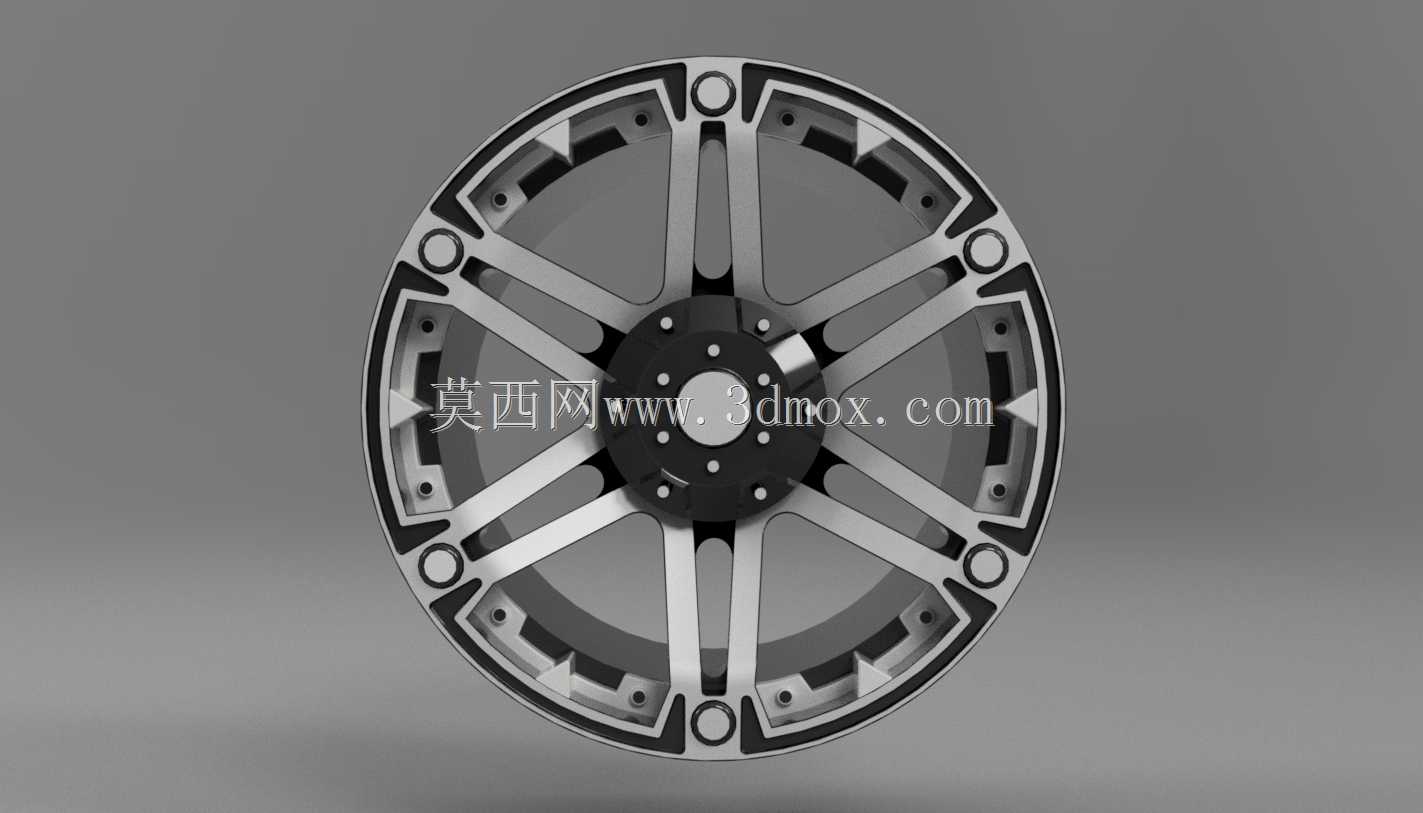

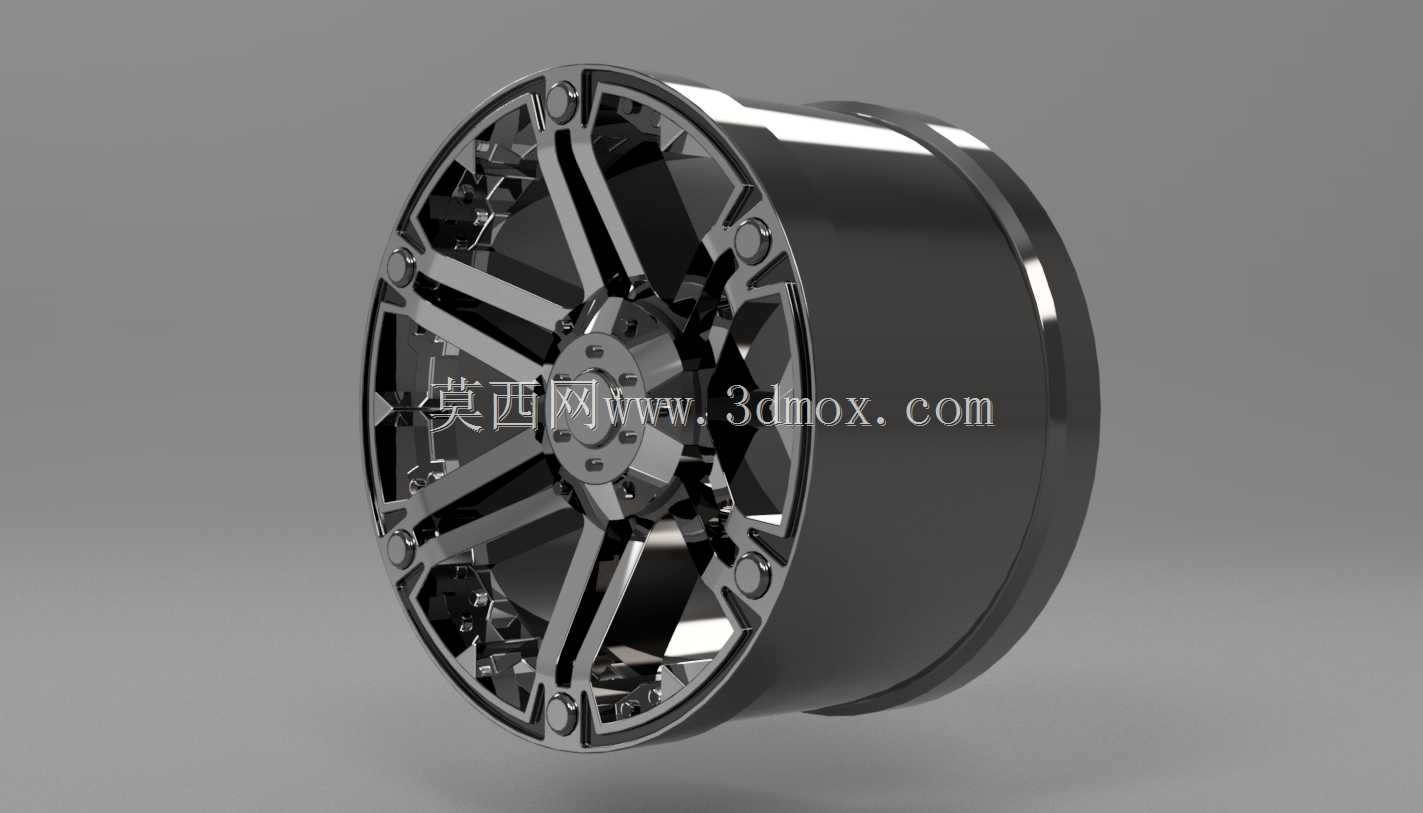

　　结构上采用大开口多辐布局，粗壮辐条从中心盘向外辐射，端部延伸至轮辋内侧唇边。该形式一方面让制动卡钳、刹车盘周围拥有较大的散热与避让空间，另一方面便于在泥泞、砂石路面行驶后清理卡滞物。轮辋外缘设置环形加强唇边，能够提升胎圈支撑刚度；中心区域布置螺栓孔与定位孔，孔位分布需与车辆PCD节圆、中心孔直径、轮毂螺母座形式保持一致。若中心孔与轴头不匹配，装配后会出现同轴度偏差；若螺栓孔节圆错误，即使外观尺寸接近也无法完成安装。

　　设计思路上，先以轮胎胎圈直径和轮辋宽度确定外侧环形轮廓，再反向建立中心安装法兰。轮辋宽度决定轮胎安装后的胎侧姿态，过宽会使胎圈拉伸异常，过窄则会削弱轮胎支撑并影响转向响应。偏距是另一个关键边界，它决定轮圈安装面相对于轮辋中心线的位置，直接影响轮眉外扩量、转向极限位置的间隙以及轴承载荷分布。建模时需要把制动卡钳外包络、减振器行程、转向节摆动范围和悬架跳动极限一起放入装配空间校核，不能只检查静止状态。

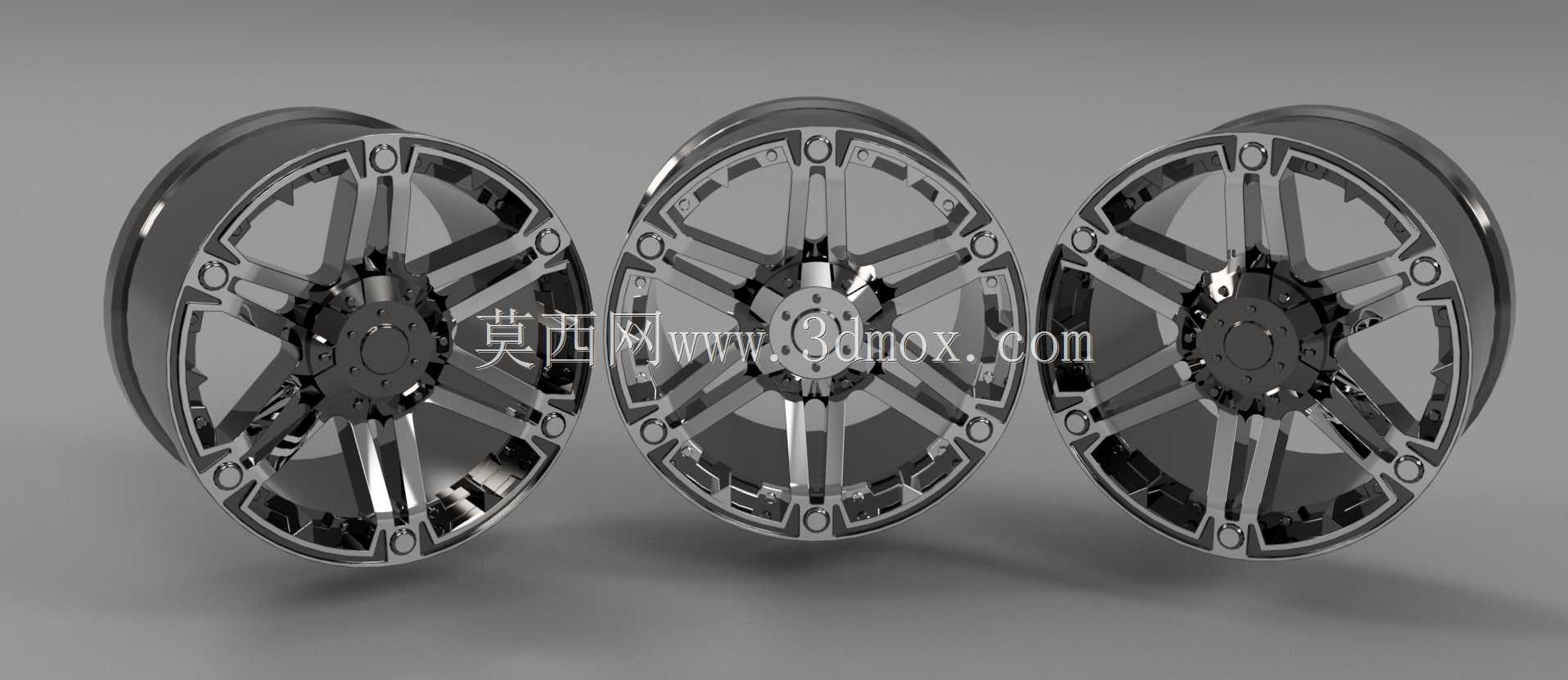

　　外形细节方面，辐条表面采用折线与切面组合，边缘形成明显的机械加工感；镂空窗口沿周向均匀分布，既减轻非关键区域材料堆积，也让刹车系统热量更容易散出。轮辋圆周上预留气门嘴安装位置，孔位应避开辐条遮挡，并保证充气工具能够直插操作。螺栓孔周围的沉台需要与螺母或螺栓头部锥面、球面形式匹配，压紧面不能有悬空边，否则长期冲击下容易产生松动。

　　尺寸边界控制时，外径、轮辋宽度、中心孔、PCD、孔数、偏距和载荷等级应形成完整参数链。外径增大后，轮胎扁平比通常需要同步调整，以保持轮胎整体滚动半径接近原厂范围，避免速度表、传动比和轮拱间隙出现明显偏差。轮圈外端面与翼子板内衬、挡泥板、刹车管路之间都要保留安全间隙；在最大转向角和悬架全行程状态下，轮胎不得擦碰减振器、下摆臂或轮眉。

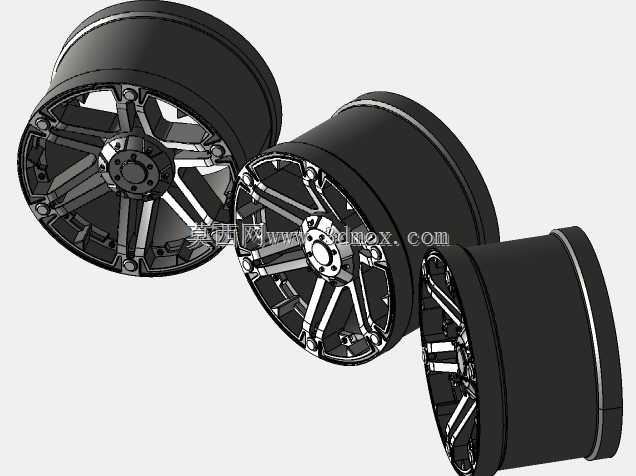

　　三维建模过程中，轮辋回转体适合通过旋转特征建立基础轮廓，辐条则采用周向阵列完成重复结构。阵列前应先完成单根辐条与中心盘、外轮辋的连续融合，重点检查布尔合并后是否存在碎面、薄刃和开口缝隙。螺栓孔、气门嘴孔、减重窗等切除特征应放在实体融合之后，便于统一控制孔壁厚度和倒角。对于铸造铝合金轮圈，辐条背面与轮盘交接处应设置拔模斜度和圆角过渡；对于后期铣削外观面，可在模型中区分毛坯面与加工面，方便后续工程图表达。

　　强度校核层面，应重点关注螺栓座周围、辐条中段、轮辋唇边以及窗口转角。越野冲击载荷不会均匀分布在整圈上，通常由接地区域附近的少数辐条承担峰值力，因此单根辐条的截面高度、根部圆角和材料连续性比单纯增加装饰厚度更有意义。窗口转角不宜采用尖锐小半径，应力集中位置应通过圆滑过渡降低裂纹萌生风险。

　　装配验证时，可将轮圈与轮胎、制动盘、卡钳、转向节、半轴法兰放入同一装配体，检查轮胎充气后的胎侧鼓出范围、轮毂螺母锁紧空间以及拆装工具是否能进入。对于改装车辆，还需核对轮速传感器、ABS齿圈、胎压监测模块等周边件的位置，避免新增轮圈影响制动与电子系统工作。

　　整体来看，该模型不是单纯的外观轮辐造型，而是围绕轮胎固定、车轴连接、制动避让、越野承载和改装间隙共同建立的轮端部件。参数化保留节圆、孔数、中心孔、偏距和轮辋宽度后，可在此基础上派生不同尺寸规格，用于SUV、皮卡或越野改装车的底盘匹配与方案评审。
