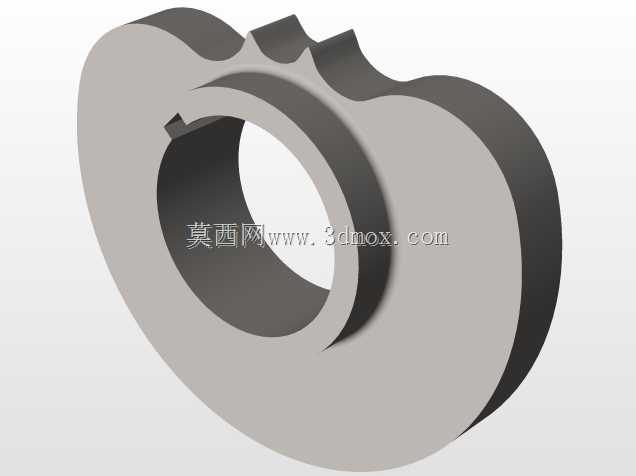

带齿形工作面的盘形漏斗凸轮结构

　　这款盘形带齿工作面的凸轮构件，是间歇传动机构里的核心执行零件，日常在轻工送料、小型通讯配件组装工位、包装线分度工位里都能见到它的应用场景，它不需要复杂的电控逻辑，仅靠自身轮廓曲线就能完成预设的往复或间歇动作输出，相比槽轮、棘轮机构，它的传动冲击更小，动作行程可以通过轮廓修型做灵活调整，适合中低速、轻载的精准工位动作驱动。

　　从实际安装边界来看，这款凸轮的中心轴孔为通孔设计，轴孔侧壁开有键槽位，安装时可以通过平键与传动轴做周向固定，避免传动过程中出现相对打滑，轴孔的直径公差可以按配合需求选H7或者k7级，适配常用的光轴传动安装，不需要额外做定制轴加工就能适配常规的传动工位。凸轮的整体厚度控制在合理区间，安装时不需要额外加宽支座的跨距，普通的立式轴承座就能完成支撑，不会给安装机架带来额外的空间负担。凸轮的基圆部分做了等厚处理，轮廓过渡处没有锐角棱边，所有曲面衔接处都做了圆角过渡，一方面是减少热处理过程中的应力集中，避免长期交变载荷下出现轮廓崩裂，另一方面也能降低和从动件接触时的摩擦损耗，延长从动件滚轮的使用寿命。

　　轮廓设计上，这款凸轮在常规盘形凸轮的基础上，在升程段做了三段连续的齿形凸起工作面，这个设计不是为了啮合传动，而是为了在升程末端给从动件提供三段短暂的停留保压位置，不需要额外增加停留凸轮块就能实现多位置短暂停顿的动作需求，比如在通讯配件的组装工位上，就可以利用这三个停留位完成上料、压合、检测三个连续工位的动作停顿，不需要额外设置三个独立的驱动凸轮，大幅精简了传动链的结构。回程段的轮廓曲线采用了修正等速运动规律，相比纯等速曲线，它在行程起点和终点的加速度突变被大幅削弱，传动时的刚性冲击基本消除，适合每分钟30到60次循环的中低速工位使用，不会因为回程冲击导致工位定位偏移。

　　实际使用过程中，这款凸轮的工作面需要做表面淬火处理，表面硬度达到HRC45-50就能满足常规轻载工位的耐磨需求，如果是用于频次更高的冲压送料工位，还可以在轮廓面镶嵌硬质合金片，进一步提升耐磨性能。安装时需要注意凸轮的轴向定位，要在轴孔两侧加装轴套挡圈，避免长期传动过程中出现轴向窜动，导致从动件和凸轮轮廓错位，出现动作行程偏差。和它配合的从动件建议采用带滚轮的摆杆结构，滚轮直径要和凸轮轮廓的最小曲率半径匹配，避免出现运动失真，滚轮的轴承要定期加注润滑脂，减少滚动摩擦带来的损耗。

　　从设计思路上来说，这款凸轮没有采用复杂的共轭凸轮结构，就是用单盘轮廓实现多段停顿的动作输出，很大程度上降低了加工难度，普通的三轴数控铣床就能完成轮廓加工，不需要五轴设备做复杂曲面铣削，加工成本比同功能的共轭凸轮低40%左右，安装调试也更简单，只需要调整凸轮和轴的周向角度，就能微调动作的起始时间，不需要调整多个凸轮的相位关系，对设备调试人员的技术要求更低，非常适合小型自动化设备的轻量化传动设计。另外凸轮的外缘没有多余的凸台结构，整体做了轻量化的等厚设计，自身转动惯量更小，驱动它的电机不需要太大的输出扭矩，普通的小型减速电机就能带动，能降低设备的整体功耗和制造成本。在一些小型的电子产品组装线上，这种结构的凸轮经常被用在端子插接、标签粘贴、小件搬运的工位上，依靠稳定的轮廓输出保证每个动作的行程一致性，相比气缸驱动的工位，它的动作一致性更好，不会因为气压波动出现行程误差，长期运行的维护成本也更低，只需要定期检查工作面磨损情况和紧固件松紧就可以持续运行。
