25度镶块式倒角立铣刀结构设计

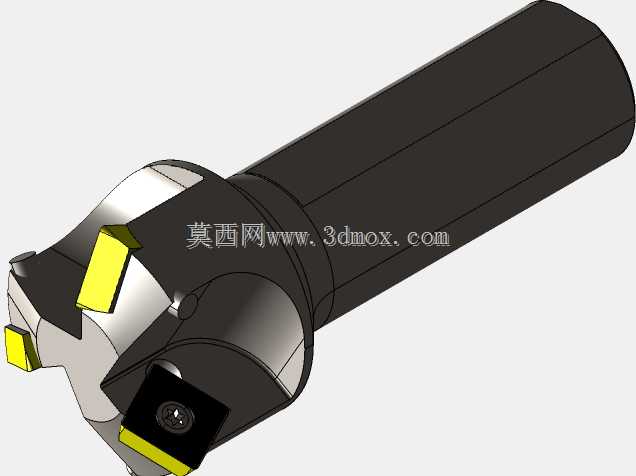

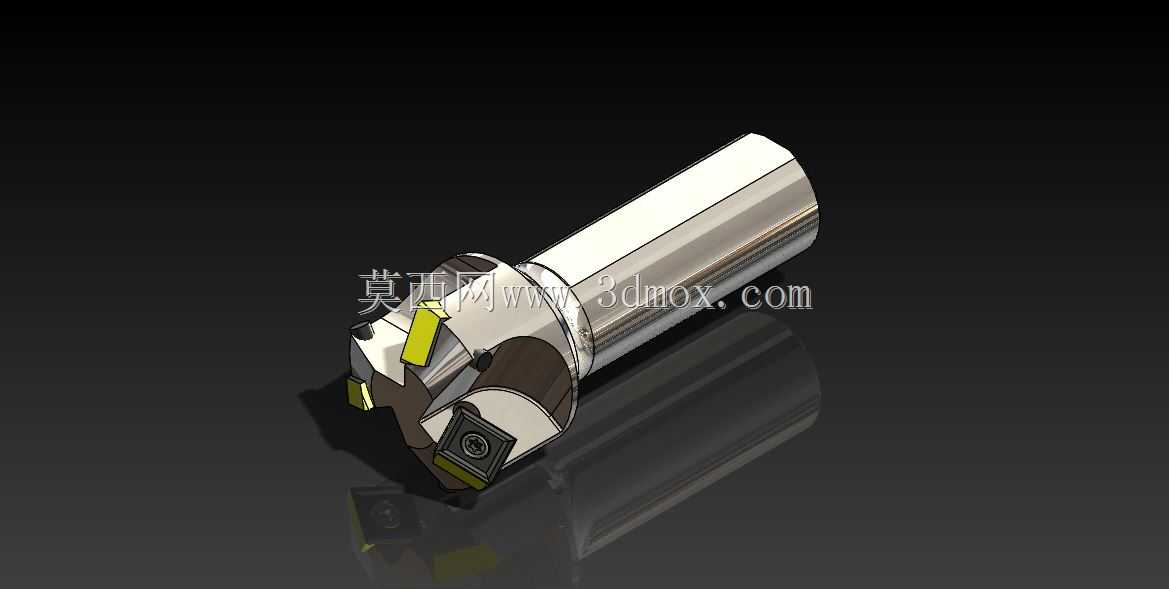

　　在通讯结构件、精密电子接插件的批量机加工环节，方形接插件的安装位倒角加工长期存在一致性差、刀具损耗快的痛点，这款25°镶块式倒角立铣刀正是针对这类加工场景开发的专用切削刀具。日常加工标准方形插件的安装倒角时，普通整体式倒角刀一旦切削刃磨损就需要整刀更换，不仅换刀调试占用大量机床工时，刀具耗材成本也居高不下，而镶块式的结构设计从根源上解决了这一问题，可更换的切削镶块通过压紧螺钉固定在刀体前端的定位槽内，刃口磨损后仅需松开螺钉更换对应镶块即可快速恢复切削性能，刀体本身可长期重复使用，大幅降低批量加工的刀具使用成本。从实际切削工况来看，这款刀具的25°倒角角度完全匹配标准方形插件的安装导向需求，加工出的倒角面粗糙度均匀，无接刀痕、

　　崩边等缺陷，能够保证插件装配时的顺畅导入，避免插件安装时因倒角角度偏差出现卡滞、壳体刮伤等问题。刀体采用直柄结构设计，夹持直径符合常规数控铣床、加工中心的弹簧夹头、液压刀柄的夹持标准，无需定制专用夹持工装即可直接装夹使用，装夹时的悬伸长度可根据加工深度灵活调整，适配不同厚度的通讯结构件、电子插件壳体的倒角加工需求。设计阶段针对镶块的定位结构做了反复优化，刀体上的镶块安装槽采用过定位配合设计，镶块装入后可承受大进给切削时的径向切削力，不会出现镶块移位、打刀的问题，同时每个切削刃的位置度公差控制在0.02mm以内，多刃切削时各刃口的切削负载均匀，不会出现单刃过载磨损的情况。刀具前端的排屑槽经过抛光处理，

　　切削产生的金属切屑可顺着槽型快速排出，不会在倒角面形成积屑瘤，保证加工表面的质量稳定性。针对方形插件的加工特点，这款刀具的切削刃覆盖了倒角加工的全接触范围，一次走刀即可完成整周25°倒角的加工，无需多次走刀接刀，加工效率相比普通倒角刀提升40%以上。在实际生产验证中，这款刀具加工铝合金通讯插件壳体时，单镶块的加工寿命可达8000件以上，加工冷轧钢接插件安装座时寿命也能稳定在2000件以上，刃口磨损后更换镶块仅需1分钟左右，换刀后无需重新对刀即可直接恢复加工，大幅减少了机床的停机等待时间。刀体本身采用合金钢材料经调质处理制造，整体刚性充足，大进给切削时不会出现振刀、让刀的问题，加工出的倒角角度偏差可控制在±0.5°以内，

　　完全满足精密电子接插件的装配公差要求。镶块采用硬质合金材料制造，刃口经过钝化处理，切削时的锋利度和耐磨性达到平衡，既可以保证软质铝合金材料加工时无毛刺，也可以应对钢制插件安装座的硬材料切削需求，不会出现刃口崩缺的问题。刀具的冷却通道设计在刀体中心，加工时切削液可直接输送到切削刃接触区域，快速带走切削产生的热量，降低镶块的切削温度，进一步延长镶块的使用寿命，同时也能避免加工件因切削热出现变形，保证加工尺寸的稳定性。在通讯设备结构件的批量生产线中，这款刀具可适配立式加工中心、数控铣床、甚至带动力头的车铣复合设备，装夹通用性强，无需针对不同设备调整刀具结构，能够快速接入现有加工工艺，替换原有老式整体倒角刀后，可直接降低单工件的刀具加工成本，同时提升倒角加工的合格率，减少因倒角质量问题导致的工件报废。
