三级结构演示火箭外观结构设计

　　这款三级结构的火箭模型，核心定位是航天科普场景下的结构演示载体，同时也可作为小型固体火箭试验的初始构型参考，适配中小学航天科普展、高校航模社团结构教学、业余火箭爱好者初期构型验证等多个场景。在科普展陈场景中，该模型可直观展示多级火箭的级间分离逻辑，让参观者无需拆解复杂的真实火箭结构，就能快速理解三级火箭通过逐级抛离耗尽燃料的箭体、降低后续飞行死重的核心工作原理；在航模教学场景中，该模型的箭体分段结构可作为结构设计课程的实操案例，帮助初学者掌握薄壁筒状结构的同轴度控制、翼面与箭体的连接强度校核等基础设计要点；在业余火箭试验场景中，该构型可作为初始设计蓝本，设计者可根据发动机推力参数、载荷重量调整各级箭体的长度与直径，快速完成初始方案的迭代。

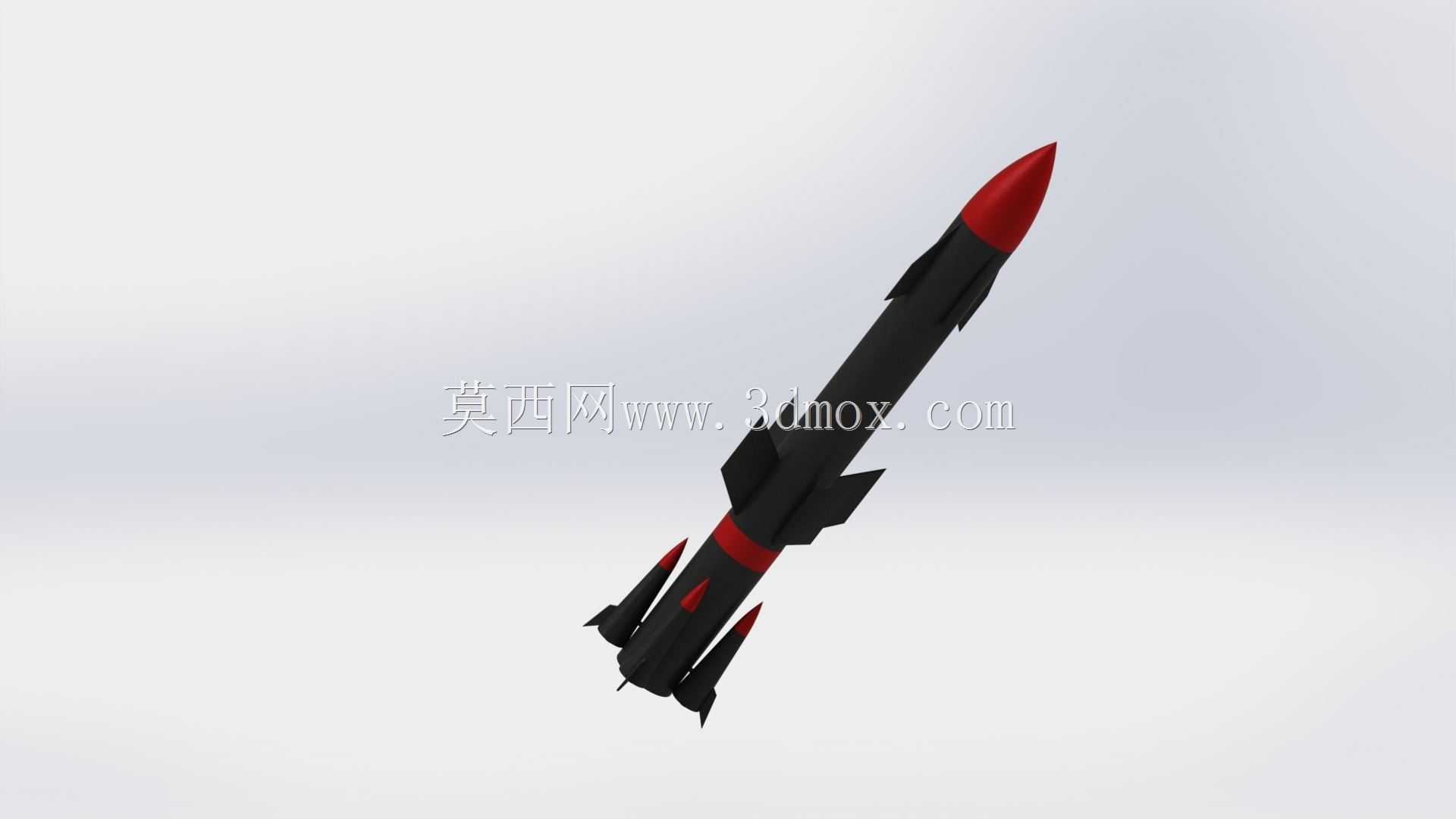

　　从功能特性来看，该模型完整还原了三级火箭的核心结构逻辑：头部为锥形整流罩，采用尖拱锥线型，锥度经过优化，在亚音速飞行状态下可有效降低头部激波阻力，整流罩内部预留了载荷舱空间，可容纳小型航电设备、试验载荷或是配重块，用于调整全箭的重心位置，保证飞行稳定性；箭体主体为三段式薄壁筒结构，对应三级火箭的三个动力舱段，各级之间设置了模拟的级间段结构，级间段处预留了分离机构的安装空间，若用于动态飞行试验，可在此处加装爆炸螺栓或是弹簧分离机构，实现各级的有序分离；箭体尾部共设置了四片尾翼，呈十字形对称分布，翼面采用后掠翼设计，后掠角度经过匹配计算，可保证全箭的压心位于重心之后，为飞行提供足够的静稳定度，避免飞行过程中出现翻滚、偏航等失稳问题；最下方的一级箭体尾部还设置了四片小型稳定翼，进一步提升起飞阶段大推力工况下的姿态稳定性，抵消发动机推力偏心带来的姿态扰动。

　　设计思路上，该模型优先遵循了火箭设计的稳定性优先原则，在初始构型阶段就完成了重心与压心的匹配计算，通过调整整流罩的锥长、各级箭体的长度比例、尾翼的面积与后掠角度，将压心位置控制在重心后方1.2倍至1.5倍箭体直径的区间内，这个区间既可以保证足够的飞行静稳定度，又不会因为稳定度过高导致火箭的机动能力不足、抗风扰能力下降。其次是结构的工艺性考量，整个箭体的筒段均采用等直径设计，降低了筒段成型的加工难度，无论是采用3D打印制作演示模型，还是采用碳纤维卷管制作飞行试验件，都可以快速完成加工；尾翼与箭体的连接采用插接式结构，翼根处设置了定位凸台，安装时可直接插入箭体预设的安装槽内，既可以保证安装的同轴度与位置精度，也便于拆卸更换，在运输过程中可将尾翼拆下，减小整体的外包装尺寸。另外，模型的外观标识也做了简化处理，箭体上的色带位置对应各级的分离面位置，便于演示时快速指出级间分离的位置，提升科普演示的直观性。

　　外形尺寸与安装边界方面，该模型的整体长径比控制在12:1，这个长径比是小型固体火箭的经典比例区间，既可以保证箭体的结构刚度，避免长径比过大导致箭体在飞行载荷下发生弹性弯曲，也不会因为长径比过小导致飞行阻力过大。以6s规格的演示模型为例，全箭总长度约为420mm，最大箭体直径为35mm，头部整流罩长度为70mm，锥度为1:4，整流罩与箭体的连接采用台阶式配合，配合长度为10mm，可保证整流罩安装后不会出现晃动；一级箭体长度为180mm，二级箭体长度为110mm，三级箭体长度为60mm，各级之间的级间段长度为10mm，级间段采用内外台阶配合，配合间隙控制在0.1mm至0.2mm之间，既可以保证各级拼接后的同轴度，也不会因为间隙过小导致分离时出现卡滞。尾翼的单片翼展为40mm，翼根弦长为35mm，翼梢弦长为15mm，后掠角为30度，翼面厚度为3mm，翼根插入箭体的深度为5mm，安装后翼面与箭体轴线的垂直度公差控制在0.2mm以内，避免因为翼面安装偏斜导致飞行过程中产生额外的偏航力矩。安装边界上，该模型若用于静态展示，仅需配套直径40mm的底座支架即可，支架支撑点位于一级箭体距尾部1/3长度位置，这个位置是全箭的重心附近，可保证支撑的稳定性；若用于动态飞行试验，箭体尾部的发动机安装座内径为18mm，可适配常用的18mm直径小型固体火箭发动机，安装座的深度为30mm，可保证发动机安装后不会出现轴向窜动，尾翼的安装位置距发动机喷口端面的距离为20mm，可避免发动机喷出的高温尾焰直接冲刷尾翼，导致翼面烧蚀损坏。
