便携式户外扩声扬声器概念结构设计

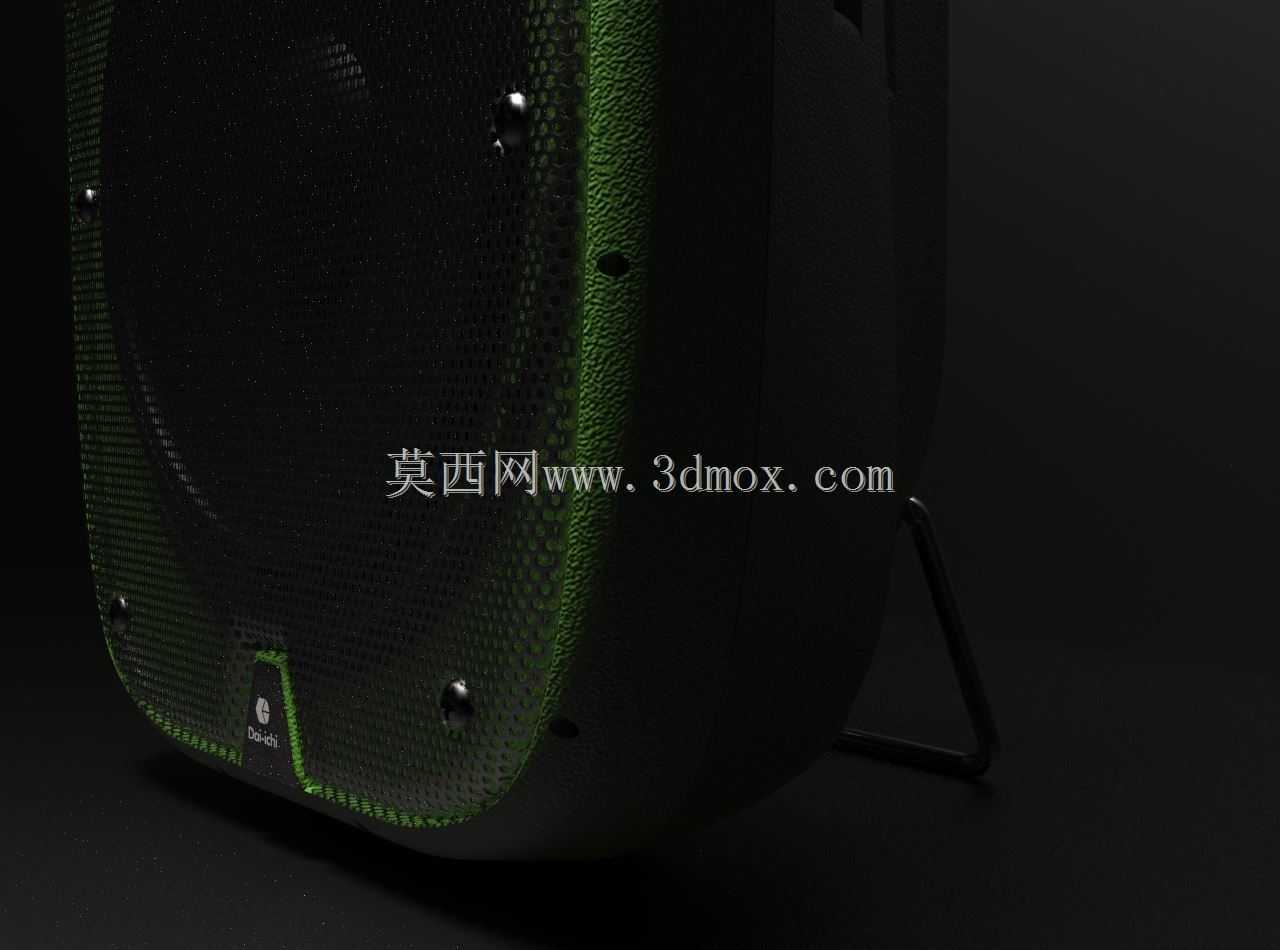

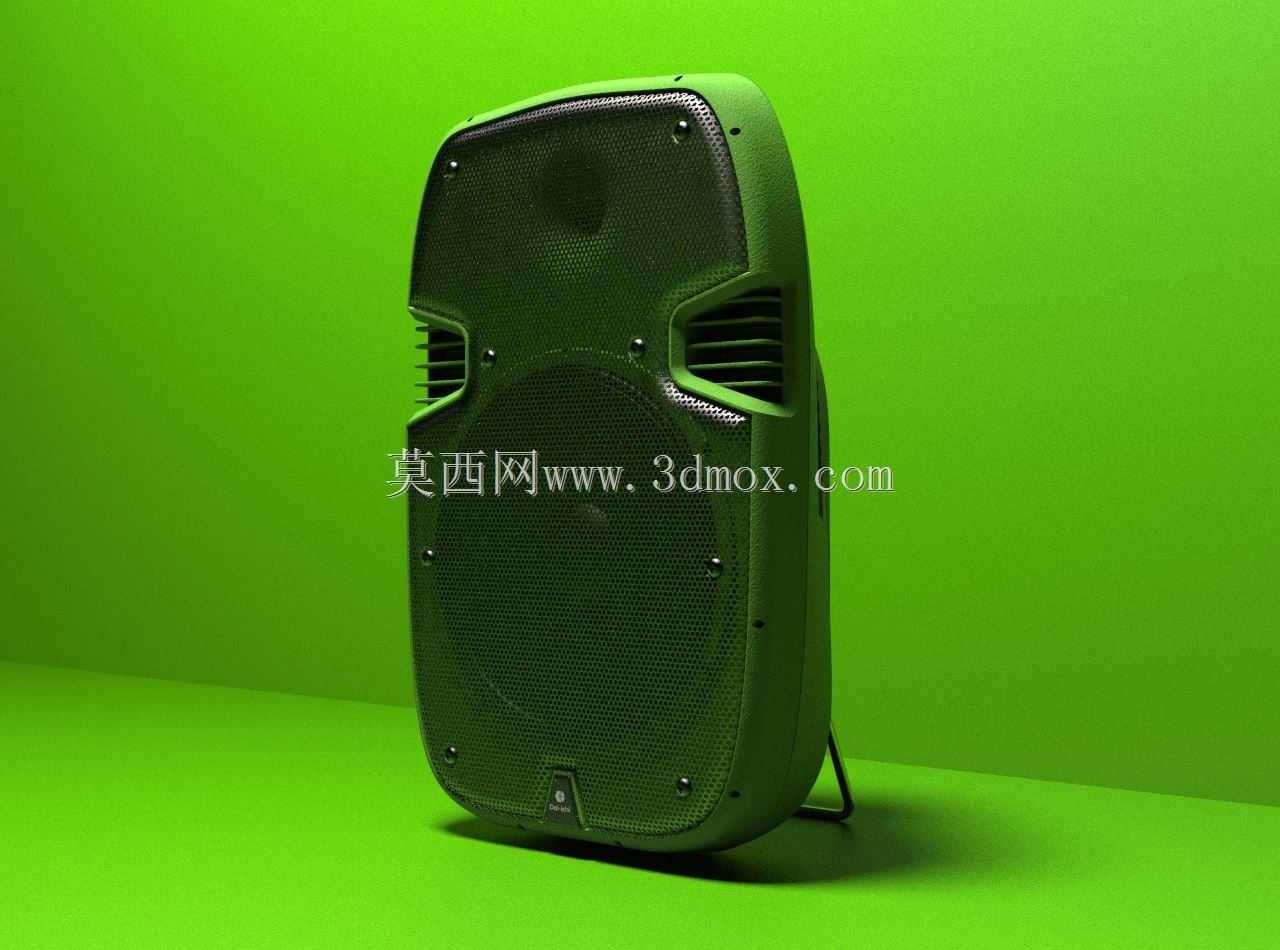

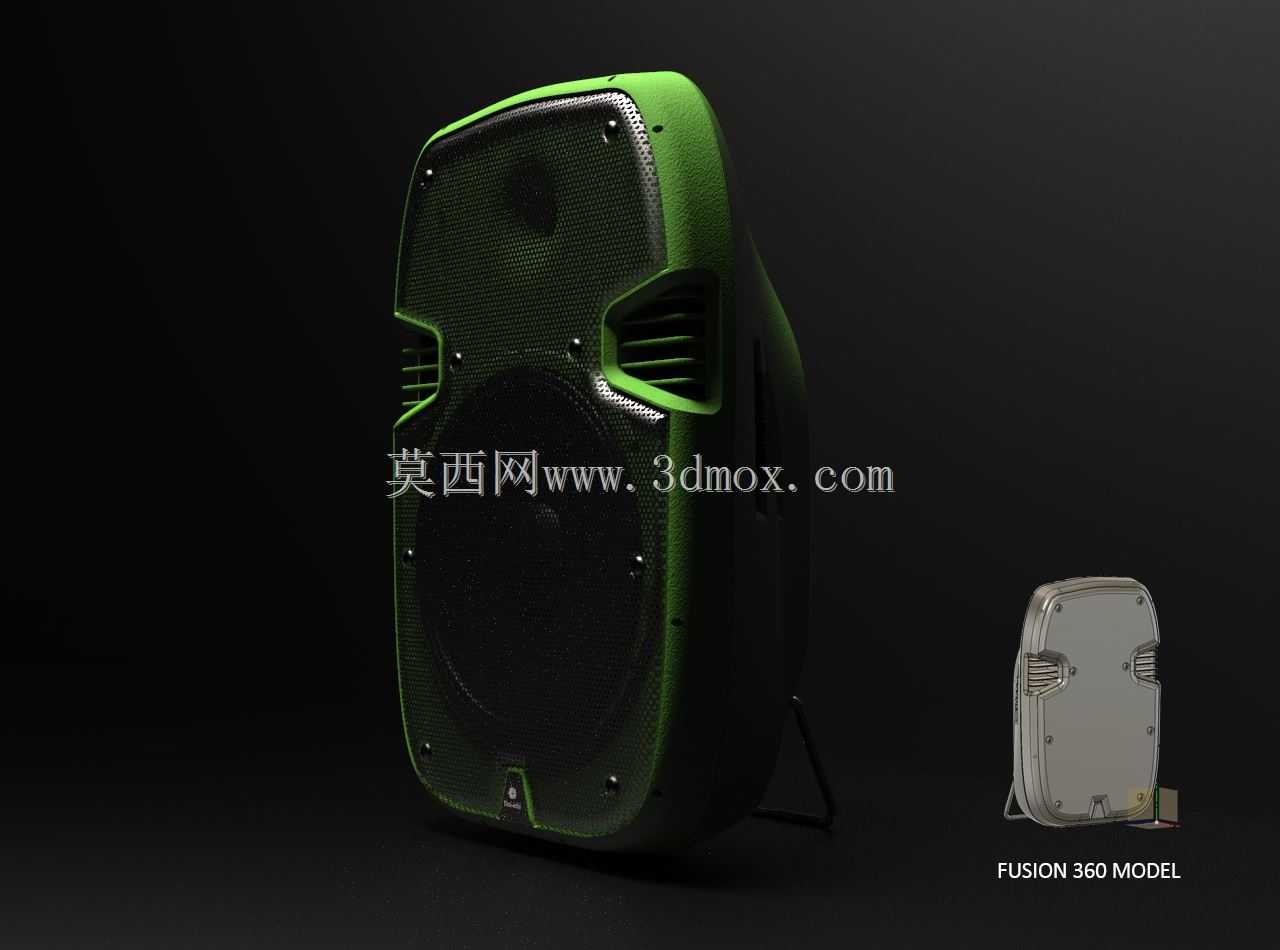

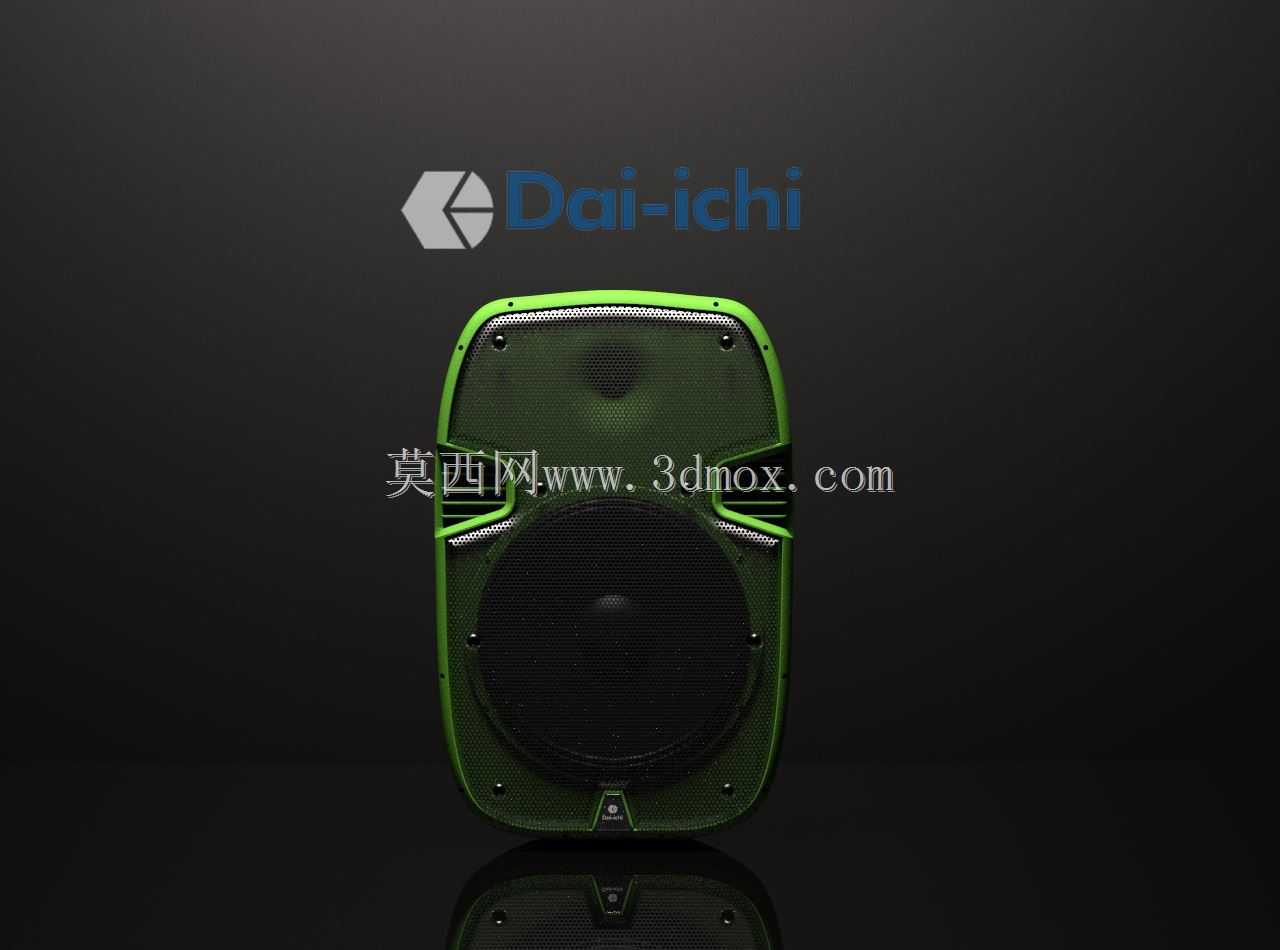

　　这款扩声设备的结构设计，首先围绕户外流动演出、小型路演活动、街头宣传、户外团建扩声这类高频移动使用场景展开，区别于固定安装的专业音响，整体结构优先考虑移动搬运的便利性，外壳采用带防护棱边的一体化包覆设计，边角位置做了加厚的抗冲击结构，能够应对运输、搬运过程中的磕碰，避免内部发声单元受外力冲击出现位移、损坏。从功能布局来看，正面大尺寸单元为低频发声单元，负责中低频段的声音重放，上方小尺寸单元为高频号角单元，负责高频信号的扩散，两个单元的安装位都做了独立的密封腔体结构，避免单元工作时的气流串扰影响发声效果，单元固定位采用嵌入式安装结构，配合减震垫圈，减少大音量工作时的结构共振，降低不必要的音染。设备正面的防护网采用冲压成型的金属网板，

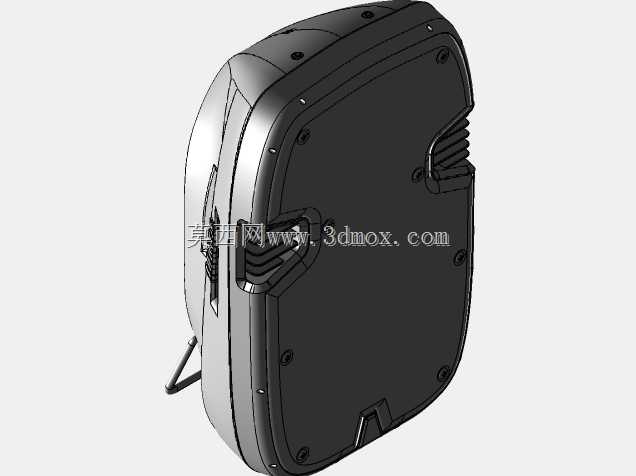

　　网孔开孔率经过匹配计算，既能够阻挡外界杂物、飞溅液体接触发声单元，又不会对声音的扩散造成明显的阻挡，网板通过四周的卡扣结构与外壳连接，后期维护拆卸不需要额外的专用工具，方便清理单元表面积攒的灰尘。外壳两侧的内凹结构是专门设计的搬运握持位，握持位做了贴合手掌弧度的曲面处理，单人即可完成设备的转移搬运，不需要额外配置搬运把手，既简化了整体结构，也避免外凸的把手在运输过程中出现磕碰断裂的问题。背部的结构预留了接口安装位、控制旋钮安装位以及散热通风槽，功放模块布置在背部腔体靠近通风槽的位置，工作时产生的热量可以通过自然对流快速散出，不需要额外配置散热风扇，既降低了设备工作时的自身噪音，也减少了风扇带来的故障点。设备底部设计了防滑支撑脚垫，

　　放置在地面、舞台台面时能够保持稳定，避免大音量工作时的振动导致设备移位，同时脚垫也能起到一定的隔振作用，减少设备与放置面之间的振动传递。从安装边界来看，这款设备既可以直接放置在平面上使用，背部也预留了标准支架安装孔位，能够匹配通用的音响支架进行高位安装，满足不同场地的扩声高度需求，安装孔位周围做了加厚的加强筋结构，高位挂载时能够承受整机的重量，避免长期挂载出现结构开裂。整体外形采用上窄下宽的类梯形结构，重心偏下，放置时的稳定性更好，外壳的绿色包覆层采用软质耐磨材质，既提升了握持的摩擦力，也能在设备意外倾倒时起到缓冲作用，保护内部结构。在结构细节上，腔体内部做了合理的走线槽设计，功放板与发声单元之间的连接线全部通过走线槽固定，

　　避免设备搬运过程中线材晃动出现松脱，接线位置都做了防拉脱的固定结构，即使线材受到外力拉扯，也不会直接作用在接线端子上。这款概念设计在结构上平衡了便携性、耐用性与声学性能，没有多余的装饰性结构，所有外形设计都服务于实际使用需求，对于同类便携扩声产品的结构迭代有不错的参考价值，建模过程中对各个部件的装配间隙、安装公差都做了合理预留，能够直接作为结构手板制作的参考依据。
