I2C接口字符型液晶显示模组结构设计

项目分类:通讯工具类 发布时间:2022-05-13 ID:625501
  • I2C接口字符型液晶显示模组结构设计

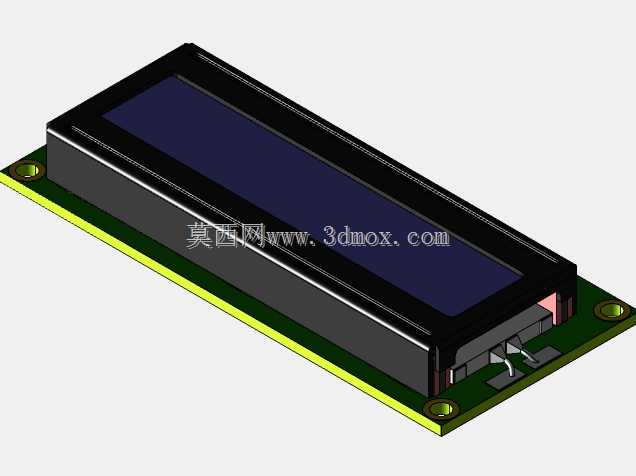

  在嵌入式开发、工业控制终端、小型智能设备的人机交互环节,这类带I2C通讯接口的字符液晶模组是应用频次极高的部件,不同于并行接口的同规格液晶屏,它仅需两根通讯线即可完成数据传输,能大幅节省主控芯片的IO资源,在IO资源紧张的单片机项目、小型传感节点、简易操作面板中优势十分明显。从结构设计来看,整个模组采用分层堆叠的装配逻辑,最上层是黑色的液晶屏蔽边框,通过卡扣结构固定在下方的PCB基板上,边框内侧做了遮光台阶,避免背光光线从屏幕边缘漏出影响显示对比度,屏幕本体采用蓝底白字的常规字符屏规格,表面覆盖有透明的PET防护层,能减少日常使用中的划痕损伤。PCB基板采用FR-4玻纤板材,边缘做了圆角处理避免装配时割伤线材,

  四个角预留了金属化安装孔,孔位间距匹配通用的字符屏安装标准,安装时可通过铜柱直接固定在设备外壳内部的安装柱上,不需要额外设计定制固定支架,能大幅缩短结构设计的周期。基板下方的背光模块采用侧装式LED背光源,导光板做了网点匀光处理,能保证整个显示区域的亮度均匀,不会出现边角偏暗的问题,I2C通讯的转接芯片直接焊接在PCB背面,通过排针接口和主控板连接,接口引脚定义遵循行业通用规范,VCC、GND、SDA、SCL四个引脚顺序统一,不同厂家的同规格模组可以直接互换,不需要修改硬件接线。在实际设备选型过程中,这类模组的安装边界需要重点关注,整体厚度包含屏幕边框、PCB板、背光层的总厚度控制在12mm以内,

  屏幕显示区域的尺寸和外框尺寸的差值固定,在做设备面板开孔时,只需要按照外框尺寸预留0.2mm的装配间隙即可,不需要额外预留避让空间。从功能特性来说,I2C接口的通讯速率可以满足常规字符显示的刷新需求,即使是滚动显示多行字符,也不会出现明显的卡顿,模块自带的对比度调节电路可以通过软件指令调节,不需要在面板上额外安装电位器,能简化面板的结构设计。在做三维建模的时候,需要重点还原几个关键结构尺寸:首先是四个安装孔的相对位置,这个尺寸直接决定了模组能不能顺利装配到设备壳体上,其次是屏幕显示区域和外框的相对位置,避免做面板丝印的时候出现显示窗口偏移的问题,还有排针接口的位置和引脚间距,要保证和主控板的连接排线不会和周边结构件产生干涉。

  很多新手工程师在选型的时候容易忽略模组背面元件的凸起高度,这个模型里完整还原了背面接口元件的高度,在做结构堆叠的时候,可以直接参考这个模型预留背面的避让空间,避免装配时出现元件顶壳的问题。这类液晶模组通常用在小型温控器、数据采集终端、3D打印机操作面板、小型实验设备的显示界面上,因为I2C接口的布线简单,在多设备组网的小型控制系统里,还可以通过地址配置实现多个显示屏挂在同一组通讯总线上,减少整体的布线复杂度。从装配工艺来看,整个模组的所有元件都采用波峰焊工艺焊接,PCB边缘没有突出的毛刺,卡扣的配合间隙控制在0.1mm,装配后边框不会出现松动晃动的问题,屏幕和边框之间的缓冲泡棉可以吸收日常使用中的震动,避免在震动环境下出现屏幕接触不良的问题。在做结构验证的时候,通过三维模型可以提前模拟装配过程,检查安装孔位和设备壳体的匹配度,确认屏幕显示窗口和面板开孔的对齐度,还可以模拟不同视角下的显示可视范围,确认面板安装角度是否符合操作人员的观察习惯,避免实际装机后出现观察角度不佳需要重新修改壳体模具的问题。
