壁挂式多功能体操训练墙架结构设计

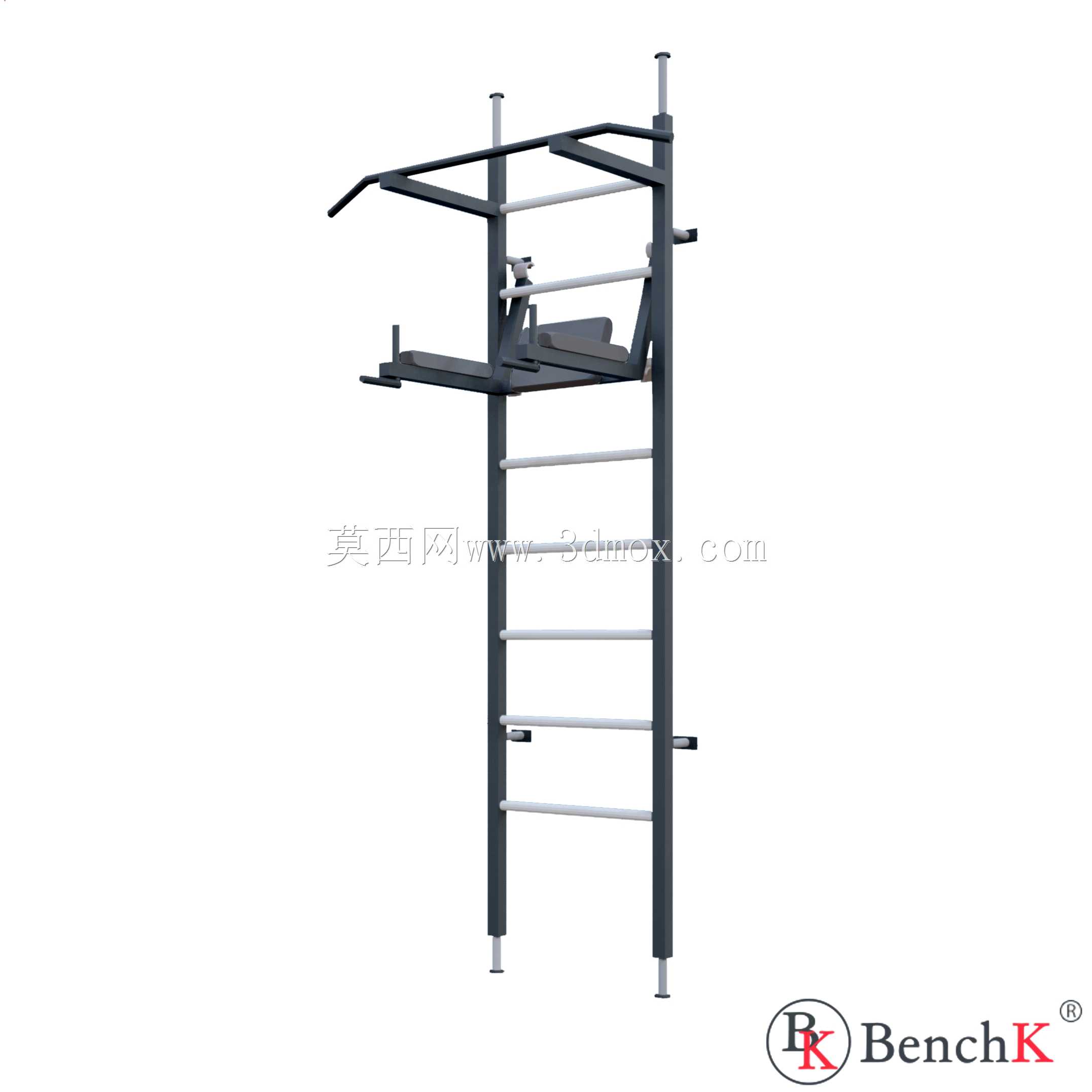

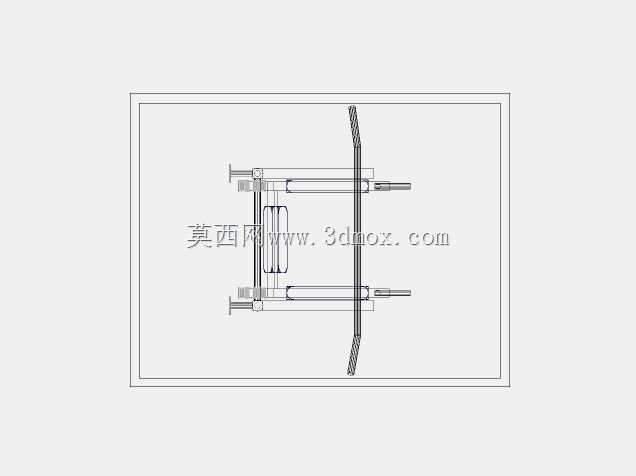

　　这款壁挂式多功能体操训练墙架，主要面向家庭健身空间、小型工作室、社区健身角这类场地受限的训练场景设计，区别于落地式大型综合训练架，它依托墙面与顶面/地面的固定方式释放地面空间，在有限区域内整合多类自重与轻负重训练功能。主体承载结构采用两根40mm×40mm规格的垂直金属型材作为主立柱，全程未采用焊接与外露螺栓连接，这种设计一方面避免焊接应力带来的型材变形问题，保证立柱长期承重下的直线度，另一方面外露面无突出螺栓头，训练过程中不会剐蹭运动者衣物或皮肤，提升使用安全性。主立柱上分布七根带塑料端盖的金属横档，横档间距经过人体工程学校核，既可以作为攀爬梯使用，也能作为不同高度的支撑点完成台阶训练、柔韧性拉伸动作，塑料端盖完全包裹横档端部，

　　避免金属锐边外露，同时降低横档与立柱连接位置的应力集中，延长反复踩踏受力下的结构寿命。整套墙架配套集成了长凳组件、可调节杠铃架、下背部支撑垫以及上拉杆，可调节杠铃架的最大承重设定为90公斤，适配普通健身人群的杠铃负重训练需求，调节档位覆盖常规卧推、肩推的高度区间，无需额外搭配独立杠铃架即可完成基础力量训练；下背部支撑垫可配合横档完成山羊挺身、背部拉伸等动作，上拉杆设置在架体顶部延伸位置，满足不同臂展人群的引体向上训练需求，同时顶部延伸结构做了斜向加固，避免大体重使用者引体时架体出现侧向晃动。安装方式支持墙面固定、墙面-地面联合固定、墙面-天花板联合固定三种形式，适配不同建筑墙体的承重条件：如果是实体承重墙，

　　可直接采用膨胀螺栓将立柱背部的安装耳固定在墙面上；如果是轻质隔墙，则搭配地面或天花板的固定点形成三角受力结构，分散单点承重，避免墙体受力过大出现破损。整体外轮廓尺寸控制在40mm×40mm的立柱截面基础上，横向延伸的训练组件不占用过多墙面外空间，安装时需预留架体前方至少1.2米的活动空间，保证训练时肢体伸展不会碰到周边障碍物，架体底部设置可调式支撑脚，在地面不平整的场景下可以微调高度，保证架体整体处于垂直状态，避免长期偏载导致结构变形。从结构设计逻辑来看，这款墙架采用模块化组件思路，所有功能配件都通过隐藏式卡扣与型材槽位连接，不需要额外焊接或打孔改装，用户可以根据自身训练需求选择安装对应配件，

　　比如只需要攀爬与引体功能时可以不安装长凳与杠铃架，进一步压缩占用空间。主立柱的型材槽位采用标准工业型材槽宽，后续如果需要拓展悬挂训练带、TRX、沙袋这类配件，也可以直接采购标准型材螺母进行加装，不需要对架体主体进行二次加工。横档的承重设计经过校核，单根横档可承受150公斤的瞬时踩踏力，满足成年人快速攀爬、跳跃抓握时的冲击载荷，塑料端盖采用耐磨工程塑料材质，长期使用不会出现开裂掉渣问题，同时与金属横档采用过盈配合，不会因为反复踩踏出现松动脱落。在实际使用场景中，这款墙架可以完成的训练动作覆盖上肢推、上肢拉、核心训练、下肢力量、柔韧性拉伸五大类：利用上拉杆完成引体向上、悬垂举腿；利用杠铃架完成卧推、肩推、硬拉初始位支撑；利用长凳完成坐姿推肩、哑铃划船；利用横档完成攀爬、台阶跳、辅助深蹲；利用下背部支撑完成山羊挺身、腰部拉伸，基本可以满足普通健身人群的全身上肢与核心训练需求，不需要额外采购多类单功能训练器材。安装过程中需要注意，所有固定点的膨胀螺栓必须完全打入墙体承重层，禁止固定在保温层、装饰面板等非承重结构上，采用墙面-天花板固定方式时，天花板固定点需要避开吊顶龙骨，直接固定在建筑结构顶板上，架体安装完成后需要先进行承重测试，在各个受力点施加1.2倍额定承重的静载荷保持10分钟，确认无松动、无变形后再投入使用。
