家用多功能组合体操壁球训练架结构设计

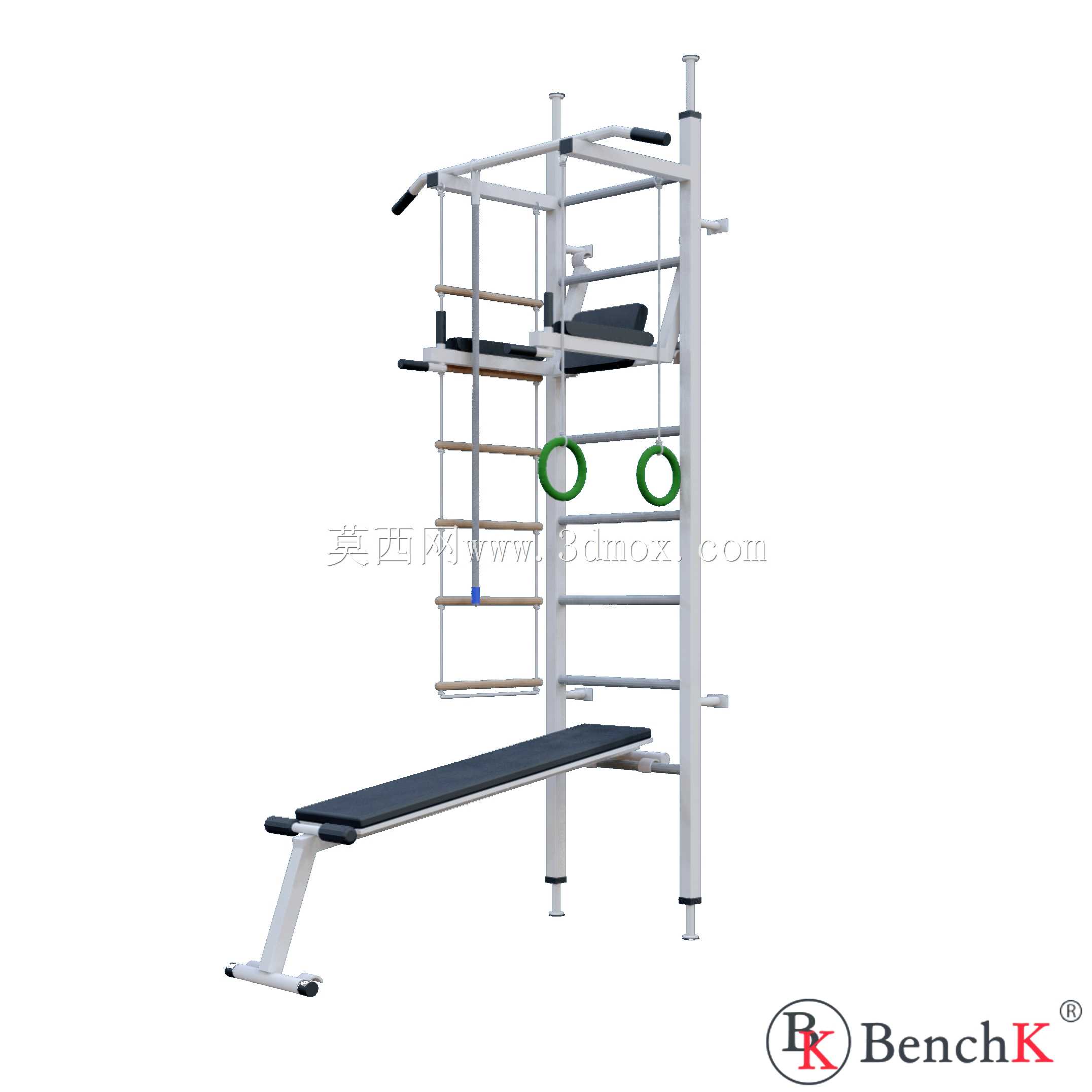

　　这款组合式家用训练架的设计初衷，是解决普通家庭室内健身场景下，多类运动需求无法同时覆盖、设备占地过大的痛点，区别于商用健身房的大型组合器械，该设备采用贴墙安装的立柱式主框架结构，将体操肋木、引体向上握把、吊环挂载位、可调式仰卧凳、壁球击打练习区整合为一体，无需占用过多室内平面空间，适配普通住宅层高2.6米至3米的安装边界，主框架采用6063铝合金型材与冷轧钢方管拼接设计，立柱底部设置可调式防滑支撑脚，顶部可通过膨胀螺栓与墙体做辅助固定，整体安装完成后向外突出的最大尺寸不超过1.2米，墙面占用宽度控制在1.8米范围内，不会对家庭日常动线造成过多干扰。从功能覆盖维度来看，设备的肋木段采用等距排布的实木横杆，横杆间距设置为15厘米，

　　既可以满足儿童攀爬训练、肢体拉伸的需求，也可供成人完成压腿、核心力量训练等动作，肋木上方设置的多组横向握把，分别对应宽距、窄距、中立位等不同握姿的引体向上训练需求，握把表面包覆防滑橡塑材质，避免训练过程中打滑脱手；挂载在肋木中段的体操吊环采用可调节长度的织带固定，可根据不同身高使用者的需求快速调整吊环高度，满足吊环臂屈伸、引体、支撑类动作的训练要求。下方延伸出的可调式仰卧凳，凳面采用高密度发泡板材包覆耐磨PU面料，凳架通过快拆插销结构与主立柱连接，可根据训练动作需求调整倾斜角度，从0度平卧到30度上斜均可快速锁定，既可以完成仰卧起坐、哑铃卧推等基础力量训练，也可配合肋木完成悬垂举腿、反向卷腹等核心训练动作。

　　设备上部预留的壁球击打区域，采用平整的高密度板材作为击打面，周边设置防护边框，避免球体外溅到室内其他区域，无需单独搭建壁球场地，在家即可完成壁球的基础反应训练、挥拍练习。从结构设计的可靠性角度出发，主框架的所有连接节点均采用内六角螺栓加防松垫圈的紧固方式，整体额定承载重量不低于150千克，可满足两名家庭成员同时使用的载荷要求，所有金属构件的外露边缘均做圆角钝化处理，表面经过静电喷塑工艺处理，避免长期使用过程中出现锈蚀、掉漆问题，横杆与凳面的边角位置均加装软质防撞套，降低儿童使用过程中磕碰受伤的风险。不同于单一功能的家用健身器材，该组合架同时覆盖了力量训练、柔韧性训练、协调性训练、康复训练等多类使用场景，除了日常健身使用外，

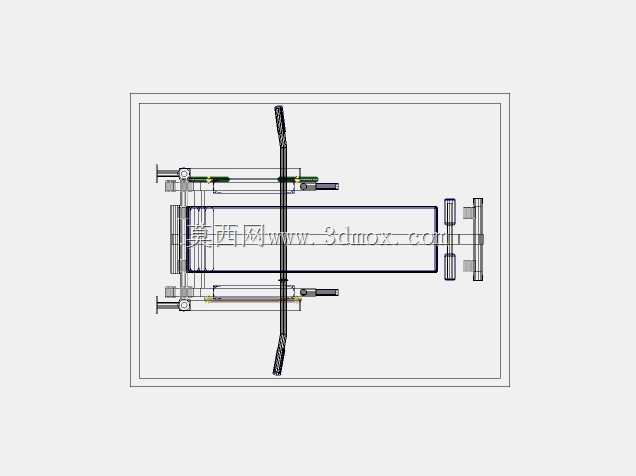

　　也可用于术后肢体功能恢复的辅助训练，家长可陪同儿童共同完成攀爬、拉伸类互动训练，在满足健身需求的同时，也能作为亲子互动的载体。在建模过程中，所有型材的拼接公差控制在0.2毫米以内，活动连接部位均预留了合理的装配间隙，可调结构的锁止机构做了冗余强度设计，避免长期使用后出现锁止失效、结构晃动的问题，安装点位的设计充分考虑了普通家庭墙体的承重能力，顶部固定点的单孔拉拔力要求不低于500千克，配合底部的支撑脚分散载荷，即使是轻质隔墙也可通过加装背板的方式完成安装，无需对房屋结构做破坏性改造。设备的所有外挂配件均采用通用接口设计，后期可根据使用需求拓展挂载弹力带、TRX训练带、沙袋等其他健身配件，无需对主框架做二次改装，整体结构的模块化程度较高，生产过程中可实现各部件的标准化预制，现场安装仅需配套内六角扳手即可完成全部组装流程，日常维护仅需定期检查螺栓紧固状态、擦拭清洁表面即可，无需复杂的保养流程。
