三折叠式多功能体操防护垫结构设计

　　在民用健身、校园体育教学、少儿体能训练场馆的场景里，缓冲防护垫是规避运动损伤的核心配套器材，这款三折结构的体操垫，正是针对常规整幅垫收纳不便、单折垫展开后接缝凸起易硌伤的痛点做的结构优化。从实际使用场景出发，日常力量训练、基础体操动作练习、少儿体适能攀爬落地缓冲都能适配，不需要额外固定，展开后直接平铺在硬质地面即可形成连续的缓冲防护面。

　　设计阶段首先敲定的是折叠结构逻辑，采用三段等宽的垫体通过柔性连接边做铰接式衔接，折叠后可以将三层垫体完全叠合，整体占用的平面空间仅为展开状态的三分之一，不管是场馆角落堆叠存放，还是装入器材柜、随训练车转运都非常方便，连接边选用和垫面同材质的柔性面料，反复弯折不会出现开裂、脱胶的问题，展开后接缝处的高度差控制在2mm以内，不会因为接缝凸起导致训练者踩空、硌脚，完全满足连续动作练习的平面度要求。

　　尺寸参数是结合实际训练需求划定的边界，单块垫体展开后的整体尺寸为1800mm×600mm×60mm，这个宽度刚好适配单人完成垫上翻滚、仰卧起坐、平板支撑等动作的活动范围，不会因为垫面过窄导致动作越出垫面，60mm的厚度是经过缓冲测试选定的，内部填充T25密度的聚氨酯泡沫塑料，这种密度的泡棉回弹性适中，不会因为过软导致训练者脚踝发力不稳，也不会因为过硬导致落地时冲击力直接传导到关节，从1米高度自由落体的冲击测试显示，垫面可以消解70%以上的地面反作用力，有效保护腕、膝、踝等易损伤关节。

　　垫体的边角做了小半径圆弧过渡处理，避免直角边长期使用后出现面料磨破、泡棉外露的问题，垫面选用耐磨防滑的PVC复合面料，表面做了细微的哑光纹理处理，光脚踩上去不会打滑，日常训练留下的汗渍、污渍只需要用湿抹布擦拭即可清理，面料本身具备一定的防水性能，少量液体泼洒不会渗透到内部泡棉层，避免长期使用出现内部发霉、异味的问题。垫体的侧边做了包边缝线处理，缝线采用高强度的涤纶线，针距控制在每厘米4针，保证长期折叠、拖拽使用不会出现包边开线的问题。

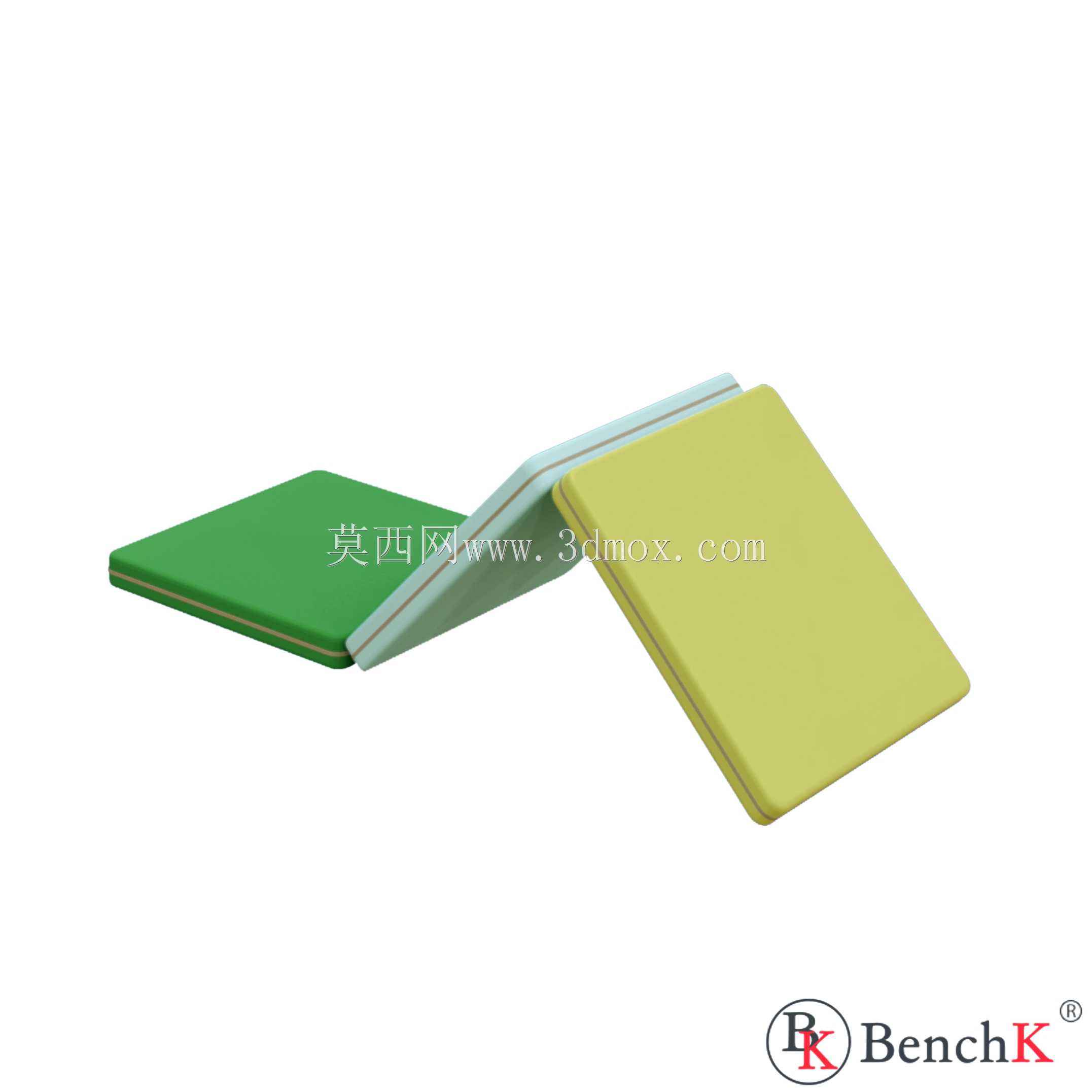

　　从建模逻辑来看，这款模型还原了垫体折叠状态的铰接自由度，既可以展示完全展开的平铺使用状态，也可以模拟半折叠、完全叠合的收纳状态，泡棉层的实体建模和外包面料的薄壳特征做了区分，能够清晰展示垫体的层状结构，连接边的柔性特征也做了结构还原，方便结构设计人员参考这类折叠软垫的连接方式，也可以作为体育场馆器材布局规划的占位模型使用，在做体能训练区的三维布局时，可以直接调用该模型调整摆放位置，快速核算场地的器材容纳量和安全通道预留尺寸。

　　实际使用中，这类折叠垫还可以根据训练需求做临时的坡度调整，将其中一折垫体搭在台阶或者低跳箱上，就可以形成简易的缓冲坡道，适用于少儿障碍训练、康复训练的轻度坡度练习，不需要额外采购专用坡道器材，提升了器材的复用率。和市面上常见的两折体操垫相比，三折结构的折叠后尺寸更规整，堆叠存放时不容易滑落，多块垫体叠放时的整体稳定性更好，搬运时可以单手提拿折叠后的垫体，不需要两人协同搬运，大幅降低了器材整理的人力成本。

　　在结构细节处理上，垫体内部的泡棉块和外包面料之间做了点胶固定，避免长期使用过程中泡棉在面料内部移位，导致垫面出现局部凹陷、厚薄不均的问题，连接边的位置做了双层面料加固，折叠时的弯折应力不会集中在单层面料上，大幅提升了垫体的使用寿命。模型的尺寸精度控制在±2mm以内，完全满足结构参考、场景布局的建模精度要求，不需要额外做尺寸修正就可以直接用于相关体育器材的设计参考、场馆布局仿真等工作场景。
