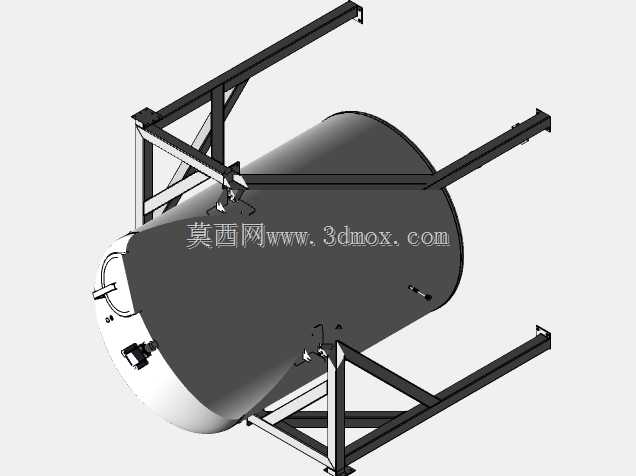

带框架支撑的卧式搅拌储料罐体结构

　　该卧式搅拌储料罐体结构，主要面向化工配料、食品原料混合、工业浆料暂存等场景使用，可完成液态、固液混合态物料的暂存与搅拌混匀作业，适配中小批量生产环节的物料处理需求，能直接对接上下游物料输送管线，减少物料中转环节的残留与损耗。从结构设计来看，罐体采用卧式圆柱形态，相比立式同容积罐体，整体重心更低，对安装地面的承重要求更小，同时卧式布局让物料在罐内的轴向流动路径更长，搅拌过程中物料的混合均匀度更易控制，不会出现立式罐体常见的底部物料沉积死角。罐体两端采用标准椭圆封头结构，封头与筒体采用环向焊接连接，焊接处预留了坡口加工余量，建模时已考虑焊接变形的补偿量，封头处预留了人孔、物料进出口、仪表安装接口的位置，接口位置均做了凸台加厚处理，

　　避免接管处应力集中导致的罐体开裂问题。外部支撑框架采用型钢焊接成型，主支撑梁选用矩形型钢，斜向支撑采用等边角钢，框架与罐体之间采用抱箍式连接结构，抱箍与罐体外壁之间预留了橡胶减震垫的安装空间，可抵消搅拌作业时产生的振动传递，避免框架与罐体连接部位出现疲劳松动。框架的上下横梁均做了加长设计，上部横梁可用于安装搅拌驱动机构的固定支座，下部横梁可直接与地面预埋钢板焊接固定，也可通过膨胀螺栓完成安装，安装时无需额外制作安装底座，降低现场施工的工作量。搅拌组件的安装位置设置在罐体上部的横梁处，搅拌轴沿罐体轴向伸入罐内，轴端设置多层搅拌桨叶，桨叶角度可根据物料粘度调整，建模时已预留轴封的安装空间，可适配填料密封、机械密封两种密封形式，

　　满足不同压力等级、不同物料特性的密封需求。罐体侧壁预留了多个取样口与温度、压力检测接口，可实时监测罐内物料的状态参数，接口位置均避开了搅拌桨的运动轨迹，避免检测元件被桨叶碰撞损坏。从安装边界来看，罐体整体长度方向的尺寸控制在常规车间门洞的通行宽度范围内，设备进场时无需拆解即可完成转运，罐体中心高度设置在人体工程学操作高度范围内，日常巡检、取样操作无需登高作业，降低操作安全风险。框架底部的安装孔位采用长圆孔设计，可抵消现场安装时的基础施工误差，降低安装对位的难度。设计过程中已对罐体的壁厚做了强度校核，常压使用场景下的罐体壁厚可满足物料静压与搅拌冲击的载荷要求，若用于带压工况，可直接调整壁厚参数完成模型修改，无需重构整体装配结构。

　　支撑框架的型钢选型已做载荷验算，满载状态下框架的挠度变形量控制在允许范围内，不会出现罐体下沉、框架变形的问题。整个模型的装配关系完全按照实际焊接、装配工艺搭建，各零部件之间的配合间隙、焊接预留量均符合实际加工要求，可直接用于工程出图、生产制造参考，也可用于生产线布局的仿真模拟，提前验证设备安装的空间干涉问题。
