德瓦·帕斯卡泽法兰式连接轴组件结构设计

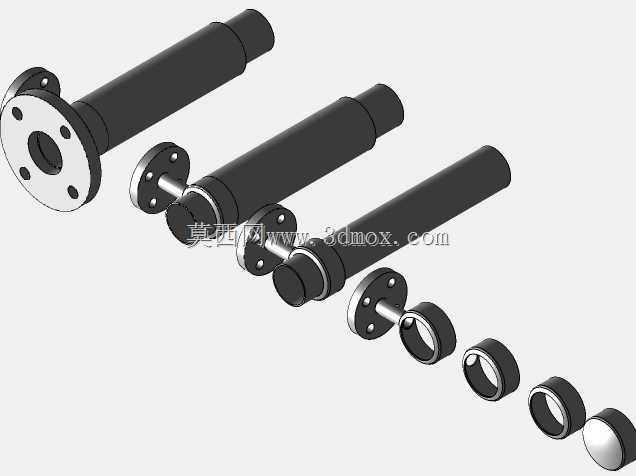

　　这套轴类连接组件的设计，最初是针对通讯基站塔桅内部馈线系统的穿舱传动需求做的适配，在户外通讯塔的实际运维场景里，这类组件需要同时承担穿舱密封、轴向传动、多段轴体快速对接的功能，避免传统焊接轴在高空安装时的动火作业风险，同时解决穿舱位置漏雨、馈线磨损的长期痛点。从结构拆分来看，整套组件包含三段不同长度的带法兰轴体、四组配套法兰压盖、两组轴端密封环以及末端球面堵头，所有对接位置均采用法兰止口定位，止口配合公差选H7/h6的间隙配合，既保证高空安装时的快速对位，又能控制同轴度误差在0.02mm以内，避免传动过程中出现轴系跳动。设计时特意将法兰盘的安装孔做了等分布置，单组法兰设置6个M6螺栓过孔，孔位中心圆直径根据轴径做匹配，

　　最粗段轴体的法兰外径控制在80mm，安装边界不会超出通讯塔穿舱套管的内径范围，穿舱时可以直接将轴体从套管内部穿出，法兰盘贴合在舱壁外侧，配合密封垫就能完成舱体的密封固定，不需要额外做扩孔处理。中间段的轴体长度做了模块化设计，不同长度的轴段可以根据塔桅内部的走线空间自由组合，对接时法兰之间加装0.5mm厚的丁腈橡胶密封垫，既可以补偿安装面的平面度误差，又能防止户外雨水顺着轴体缝隙渗入舱内。轴套部分采用了分体式结构，压盖法兰和密封环是分离设计，密封环的内孔做了双道密封槽，安装时可以嵌入O型密封圈，当轴体做轴向小范围滑动时，密封圈能始终贴合轴面，不会因为轴的窜动出现密封失效。末端的球面堵头是考虑到安装时轴体需要穿过多层走线架，

　　球面结构可以避免轴端刮伤馈线外皮，同时在轴体推送过程中起到导向作用，减少安装时的卡顿。在实际选型应用中，这类组件也可以适配小型自动化设备的穿壁传动工位，比如涂装设备的烘箱内部传动轴，法兰结构可以直接固定在烘箱壁板上，密封环能阻隔烘箱内部的高温气体外泄，轴体的分段设计也方便设备后期维护时不用整体拆解设备，只需要拆开对应位置的法兰就能更换损坏的轴段。设计过程中特意规避了一体化长轴的加工难点，传统长轴加工时容易出现弯曲变形，同轴度很难保证，分段式法兰连接的结构把长轴拆成了短轴段，单段轴的长径比控制在8:1以内，普通车床就能完成加工，不需要用到专用的长轴加工设备，加工成本能降低40%左右，同时运输过程中也不会因为长轴摆放不当出现永久变形。

　　安装边界方面，整套组件组装后的最大径向尺寸就是法兰盘的外径，所有突出部分都做了倒角处理，没有尖锐棱角，在通讯塔内部狭窄的走线空间里安装时，不会勾挂馈线或者施工人员的安全绳，轴体的外圆做了发黑处理，户外使用时能起到一定的防锈作用，法兰盘的接触面做了精车处理，表面粗糙度达到Ra1.6，保证密封垫压紧后不会出现缝隙。轴体内部是空心结构，既可以减轻自身重量，高空安装时单人就能完成单段轴的搬运对接，又可以在空心腔内穿装信号线缆，实现传动和走线的一体化设计，减少塔桅内部的走线空间占用。密封环的材质选用耐磨丁腈橡胶，邵氏硬度控制在70度左右，既保证密封时的贴合度，又不会因为过硬导致轴体滑动时阻力过大，压盖法兰的螺栓拧紧力矩做了统一要求，单颗M6螺栓的拧紧力矩控制在8N·m，避免压力过大压坏密封垫或者导致法兰盘变形。在做结构验证时，针对户外使用场景做了盐雾测试和高低温循环测试，法兰连接位置在-40℃到60℃的温度区间内不会出现松动，密封位置也不会出现渗漏，完全满足通讯基站户外长期使用的要求。另外这套结构也可以根据实际使用场景调整轴段长度和法兰尺寸，比如用在小型输送设备的穿壁传动时，只需要更换对应轴径的法兰和密封环，不需要重新设计整体结构，具备很强的通用适配性。
