BMI鲁罗西吉二代管路集成组件结构设计

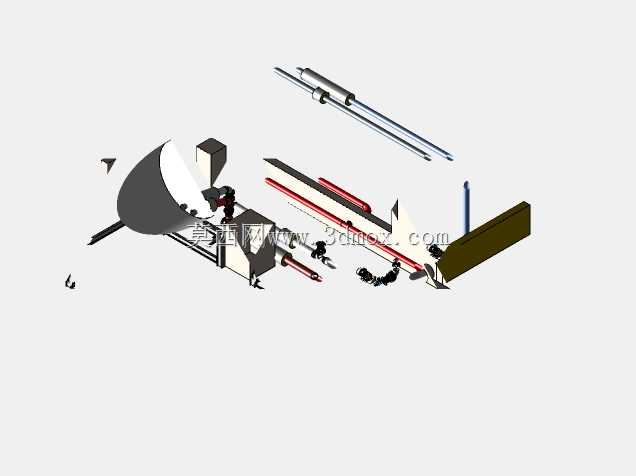

　　这套管路集成组件的结构设计，最初是针对小空间内多介质流体并行输送的工况做的优化，在通讯基站配套的冷却管路、小型工业设备的气液混合输送场景里，这类集成化管路组件能大幅减少分散安装带来的空间占用与泄漏点。从拆解的结构来看，设计时没有采用传统的多管独立排布思路，而是把不同通径的输送管、控制阀件、导向支撑件做了模块化整合，长直金属管段做了表面硬化处理，应对安装过程中的剐蹭与长期使用的磨损，端部的快插接头做了锥面密封结构，不需要额外缠绕密封填料就能实现可靠连接，装配效率比传统螺纹接头提升近四成。

　　设计过程中最先敲定的是安装边界约束，整套组件展开后的最大外轮廓控制在适配6s规格设备舱的安装尺寸内，所有外露的管端都做了倒角处理，避免安装时划伤操作人员或者配套的线缆护套，弧形的导流护板是整个结构里比较有巧思的部分，它既承担了管路走向的导向限位作用，又能在流体换向时减少紊流产生的振动，护板背面预留的卡扣位可以直接卡接在设备舱的预装支架上，不需要额外制作安装转接板。黑色的长条基座是整个组件的承载主体，基座上开了不同深度的定位槽，每一段管路、每一个阀件都有对应的定位止口，装配时不需要反复测量对位，把零件顺着止口推入就能完成初步定位，后续打紧固定螺钉即可，这种设计对批量装配的产线非常友好，能降低对装配工人的技能要求，减少错装漏装的概率。

　　红色的密封件采用了耐温耐油的橡胶材质，卡装在管段对接的卡槽内，压缩量控制在合理区间，既不会因为压缩量过大导致密封件过早老化失效，也不会因为压缩量不足出现介质渗漏，细长的导向杆除了承担部分管路的支撑作用，还能作为组件安装时的对位基准，安装时先把导向杆穿入设备舱的对应导向孔，整个组件就能自然对齐安装位，单人就能完成整套组件的安装作业，不需要额外的人员配合对位。

　　从结构强度的角度考量，所有承力的连接件都做了加厚处理，基座的壁厚根据受力分布做了差异化设计，固定螺钉孔的位置做了局部加厚凸台，避免长期受振动出现螺钉孔开裂的问题，管段的壁厚选择也结合了输送介质的常规工作压力，预留了足够的安全余量，即使出现短时的压力波动，也不会出现管段鼓胀或者破裂的问题。组件上的小型调节旋钮做了防滑滚花处理，戴劳保手套操作也能顺利转动调节，不需要额外借助工具，旋钮的调节行程做了限位设计，不会因为过度旋转导致调节机构脱出。

　　在实际应用场景里，这类集成管路组件除了通讯基站的冷却系统配套，还能适配小型实验设备的流体输送、小型自动化设备的气动回路排布，因为整体结构做了模块化设计，后续如果需要调整管路通径或者增加控制阀件，只需要更换对应模块的零件，不需要重新设计整个基座，能大幅缩短衍生型号的开发周期。设计时也考虑了后期维护的便利性，所有易损的密封件、阀件都设计在组件的外侧，不需要把整个组件从设备上拆下来就能完成更换，维护作业的时间能缩短六成以上，管路上预留的检测接口可以直接接入压力、流量检测设备，日常巡检时不需要拆解管路就能完成参数检测。

　　整个组件的外形没有做多余的装饰性结构，所有的曲面、凸起都是为了实现功能或者优化安装体验，弧形护板的弧度经过多次调整，既保证了流体换向时的顺畅度，也不会因为弧度过大导致整体宽度超出安装边界，端部的管接头做了统一的规格设计，能和市面上主流的同规格快插管路兼容，不需要定制专用的转接接头，降低了后期备件的采购成本。基座底部做了减震垫安装槽，安装时可以嵌入橡胶减震垫，减少设备运行时的振动传递到管路组件上，降低管路接头因为长期振动出现松动渗漏的概率，所有的金属零件表面都做了防锈处理，即使在湿度较大的安装环境里，也不会出现锈蚀影响拆装或者外观的问题。
