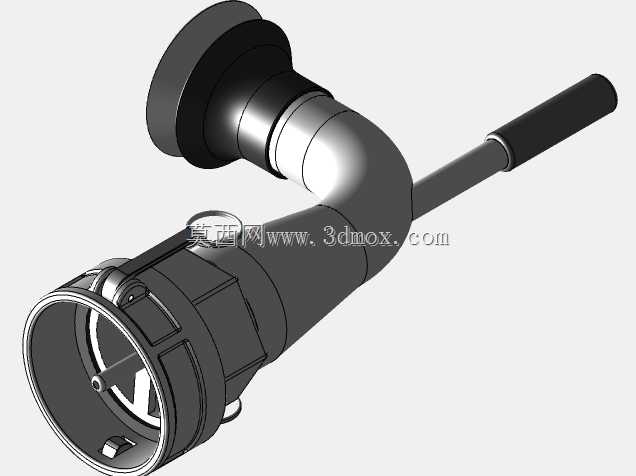

弯角式通讯信号接驳接头结构设计

　　在通讯基站布线、室内信号覆盖系统、工业通讯链路搭建场景中，经常会遇到设备接口与走线方向存在90度夹角的安装工况，直式接头往往会因为线缆弯折半径不足，长期使用后出现线芯断裂、屏蔽层破损导致信号衰减的问题，这类弯角式接驳接头就是针对这类受限安装空间开发的专用接插件。从结构设计来看，接头的弯角过渡段采用了大圆弧流线型内腔设计，避免线缆在弯折处出现硬折，内腔预留的线缆容置空间可以适配常规线径的同轴通讯线缆，弯角处的壁厚做了均匀化处理，在注塑成型时不会出现缩痕、应力集中的问题，同时保证接头整体的抗挤压强度，在布线拉扯过程中不会出现壳体开裂的情况。接头的插接端采用了标准的卡口式连接结构，对接时对准卡槽旋转即可完成锁止，不需要额外工具，

　　插接到位后会有明显的卡扣到位反馈，避免现场施工时出现虚接的情况；插芯内部的信号接触件采用了弹性接触结构，多次插拔后依然能保持稳定的接触压力，降低接触电阻带来的信号损耗，外围的屏蔽层接触环采用了整圈弹性铜片设计，插接后可以实现360度连续屏蔽衔接，避免外界电磁干扰串入信号链路，也能防止内部信号向外辐射干扰其他通讯设备。尾部的线缆固定端设计了双层锁紧结构，内层是橡胶密封衬套，穿线后可以抱紧线缆外护套，起到防尘防水、缓冲线缆弯折应力的作用，外层是旋紧式压帽，拧紧后可以将橡胶衬套均匀压紧，不会出现偏压导致的密封失效问题，同时可以承受超过80N的线缆轴向拉力，满足布线施工时的拉扯强度要求。安装边界方面，接头弯角的水平段长度控制在合理范围，

　　插接端的最大外径适配常规的面板安装开孔尺寸，尾部出线方向与插接轴线呈90度垂直，在设备面板后侧空间不足50mm的狭小舱体内也能完成安装，不需要额外预留线缆弯折的冗余空间，侧面的固定法兰盘可以通过螺丝直接固定在设备面板上，法兰盘与壳体之间的密封胶圈可以达到IP65的防护等级，适合户外基站、工业现场等存在粉尘、淋水的使用场景。设计过程中针对弯角处的应力集中问题做了有限元校核，在150N的侧向载荷下，弯角处的最大应力远低于壳体材料的屈服强度，不会出现断裂变形；内部的信号通路做了阻抗匹配优化，保证在高频信号传输时的回波损耗满足通讯行业标准，不会出现信号反射导致的传输质量下降。接头的握持部位做了防滑纹理设计，

　　现场施工时即使戴着手套也能轻松完成旋紧、拆卸操作，表面的哑光处理不会因为长期摩擦出现掉漆、反光的问题，适配工业场景的长期使用需求。在实际项目应用中，这类弯角接头大量用在分布式天线系统的馈线连接、机柜内部的通讯模块接驳、车载通讯设备的走线连接场景，相比直式接头可以节省30%以上的后侧安装空间，同时降低线缆弯折带来的故障概率，提升整个通讯链路的长期运行稳定性。建模过程中对所有配合尺寸都做了公差适配，插接件的配合间隙控制在合理范围，既不会因为间隙过大出现晃动松脱，也不会因为间隙过小导致插拔力过大影响施工效率，所有的圆角、倒角都按照机加工与注塑成型的工艺要求做了处理，不存在尖角、薄钢等不利于量产的结构，开模生产时可以直接基于模型进行模具设计，不需要额外做结构调整。
