星载通讯装置集成安装结构设计

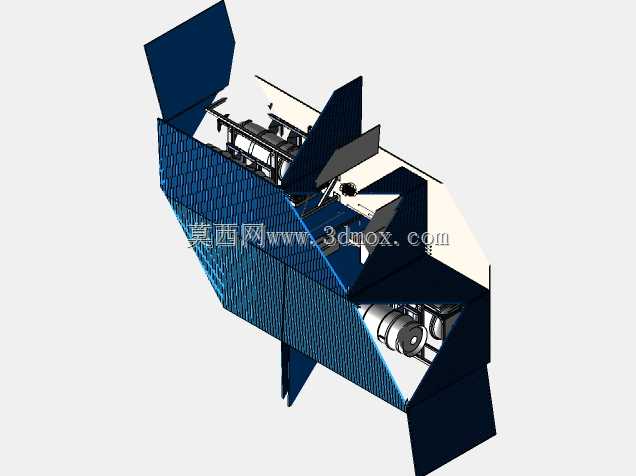

　　从结构设计视角拆解这套星载通讯集成组件，首先要锚定其核心应用场景——低轨通讯卫星的舱外载荷安装段，这类结构需要同时适配空间辐照环境、发射段过载冲击以及在轨运行的热变形补偿需求，并非地面通讯设备的简单结构复刻。先看实际用途，这套结构承担的是多频段通讯转发模块、信号处理单元以及配套热控管路的集成承载功能，所有外露的折角板件并非装饰结构，而是对应不同频段信号收发天线的安装基准面，每个安装面的平面度公差控制在0.1mm以内，避免天线安装后出现指向偏差，影响星地通讯链路的信号增益。

　　设计思路上没有采用传统的整体铸造成型方案，而是选择了模块化拼接的框架结构，核心承载主梁采用钛合金型材加工，外部包覆的蜂窝夹层板既承担结构防护功能，也作为热控散热面使用，板件表面预留的热控涂层安装位，能够匹配不同轨道位置的太阳辐照强度调整散热效率。结构内部的走线槽采用分层设计，高频信号线与低压供电线完全物理隔离，避免信号串扰影响通讯质量，所有线缆固定点都设置了硅橡胶减震垫，抵消发射阶段的高频振动，防止线缆接插件出现松脱故障。

　　再看外形尺寸与安装边界，整套结构的外包络尺寸严格适配卫星平台的标准载荷舱接口，安装法兰的孔位完全匹配通用星箭连接的标准间距，不需要额外设计转接支架就能直接固定在载荷舱的安装板上。外露的天线安装板采用可折叠设计，发射阶段通过火工品锁紧装置收拢在结构主体侧面，入轨后按照程控指令依次展开到位，每个展开铰链都设置了到位锁定机构，展开后定位精度能够控制在0.05度以内，完全满足通讯天线的指向精度要求。结构上预留的多个设备安装位采用标准化接口设计，能够根据不同的通讯任务需求，快速更换不同功率等级的信号转发模块，不需要对主承载结构进行二次加工，大幅缩短卫星载荷的集成调试周期。

　　结构细节上，所有板件的拼接位置都采用了沉头紧固件连接，紧固件头部完全埋入板件表面，不会突出结构外轮廓，避免对天线的信号辐射方向造成遮挡。内部的设备安装支架都设置了长条形调节孔，允许设备安装时在三个轴向进行±2mm的位置调整，补偿各零部件加工累积的尺寸误差，保证设备接插件能够精准对接。考虑到空间环境的温差变化，结构的不同材料连接位置都设置了热补偿垫片，避免不同材料热膨胀系数差异导致的结构应力集中，防止在轨运行过程中出现结构变形甚至开裂的问题。整套结构的重量分配经过严格配平，重心位置与安装接口的形心偏差控制在1mm以内，避免卫星入轨后调整姿态时出现额外的力矩消耗，节省卫星姿控系统的燃料消耗，延长卫星的在轨服役寿命。
