厨房标准柜体侧装抽拉式储物拉篮结构

　　在民用厨房收纳系统的结构设计中，窄缝空间的利用率一直是柜体功能设计的痛点，常规深度拉篮受限于柜体开门方式与内部净空，很难适配宽度仅110mm的超窄侧装柜体空间，这款抽拉式储物构件正是针对这类标准botom机箱规格的厨房窄柜开发的功能配件。从实际落地场景来看，这类窄空间通常出现在橱柜转角旁侧、灶台边缘预留位、嵌入式家电侧边的剩余空隙，以往这类空间大多做封板处理浪费储物容积，安装该拉篮后可将窄缝空间转化为可完全抽拉的储物区域，用来存放调味瓶、袋装干货、小型烹饪工具等细长型厨房用品，拿取时无需探身掏取，将构件完全拉出即可取放全部存放物品，大幅降低窄空间的取物难度。

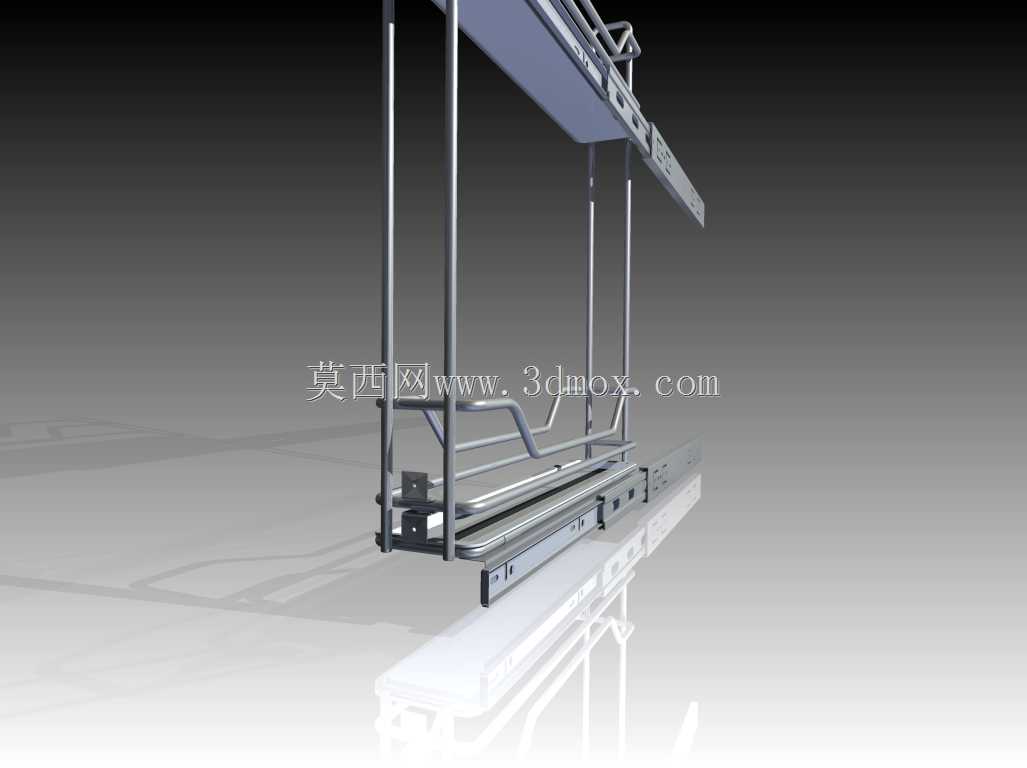

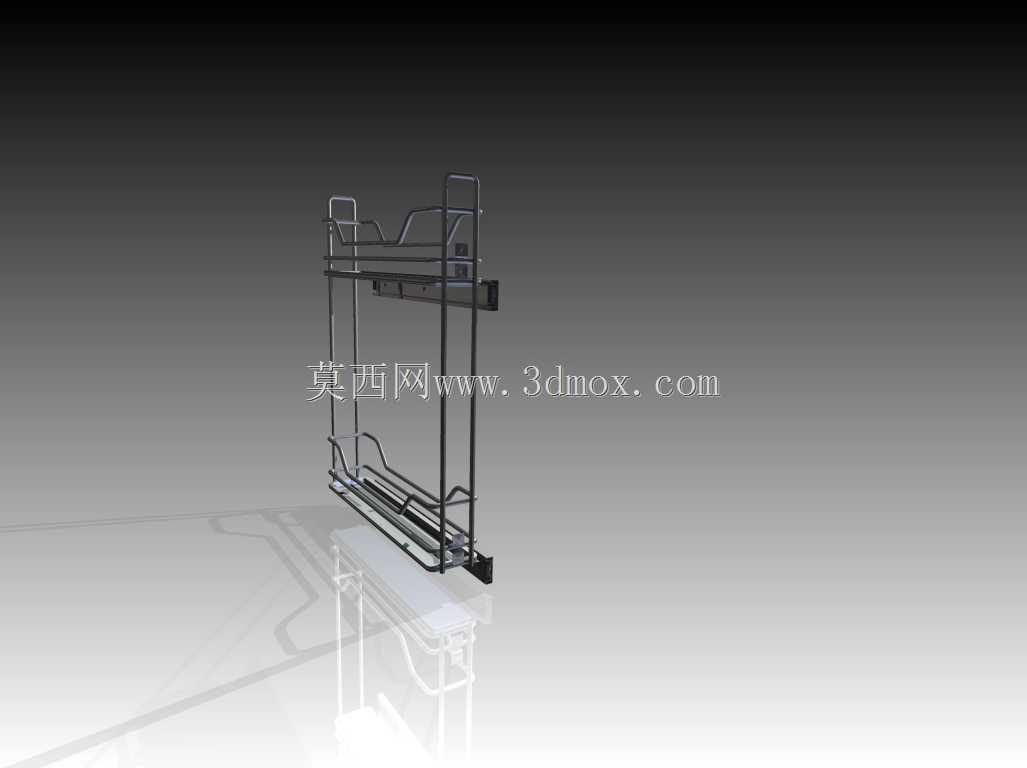

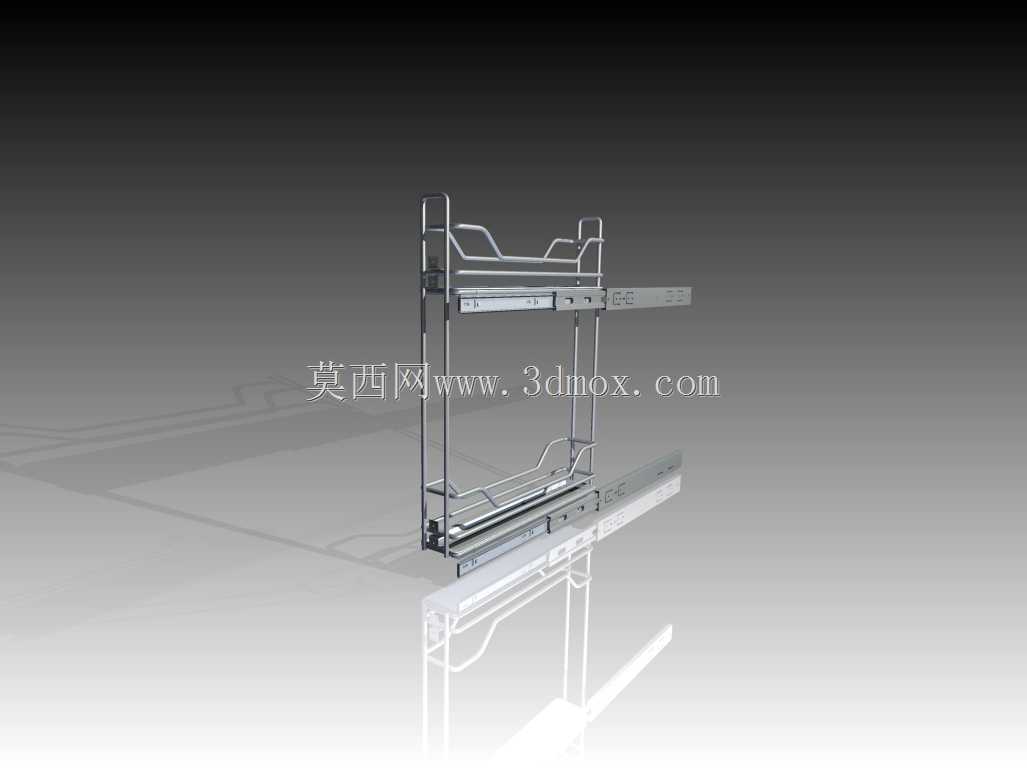

　　从结构设计逻辑来看，该构件采用双层框架式承载结构，主体框架采用圆钢弯折焊接成型，框架边缘做向上的翻边防脱结构，避免存放的物品在抽拉过程中从侧边滑落；两侧搭配三节式侧装阻尼导轨，导轨固定端直接与柜体侧板通过自攻螺丝连接，活动端与拉篮框架侧边的安装片锁附，导轨的额定载荷匹配窄缝储物的常规承重需求，单轨静态载荷可满足日常存放调味品类的重量要求，抽拉行程可实现拉篮主体90%以上深度伸出柜体，保证最内侧存放的物品也能无遮挡取放。

　　安装边界方面，该构件严格适配490mm×110mm×620mm的标准柜体内部净空，其中宽度方向110mm为柜体两侧板之间的净距离，安装时需保证两侧导轨安装面的平行度误差不超过1mm，避免抽拉过程中出现卡滞；深度方向490mm适配常规橱柜的标准侧板深度，导轨安装时需预留柜体门板的安装厚度，避免拉篮完全收回时与门板发生碰撞；高度方向620mm的尺寸对应框架整体高度，安装时需保证框架底部与柜体底板预留5mm的间隙，顶部与柜体层板预留3mm间隙，避免抽拉过程中出现上下剐蹭。

　　从功能特性来看，该拉篮的框架采用开放式结构，没有额外的封闭挡板，一方面可以降低构件自身重量，减少导轨的承重负荷，另一方面开放式结构不会积存厨余水渍，日常清洁时直接用抹布擦拭即可，不会出现封闭盒体边角积污难以清理的问题；框架前部预留了可选装拉手的安装孔位，用户可根据橱柜整体风格搭配不同款式的明装拉手，也可直接利用框架上部的横杆作为抽拉施力点，无需额外加装拉手即可完成抽拉操作。

　　在三维建模过程中，该结构的导轨配合间隙、框架焊接处的圆角过渡、安装孔位的定位公差都做了1:1的还原，导轨的滑动行程按照实际三节轨的运动轨迹做了运动仿真约束，可直接用于柜体适配的干涉检查，也可作为同类型窄缝拉篮设计的参考原型，结构设计中规避了常规拉篮宽度过大无法适配窄柜的问题，同时通过框架结构的优化在有限宽度内最大化储物净空，框架内部的可用宽度达到92mm，可容纳常规直径的调味瓶并排摆放，深度方向的有效储物长度达到450mm，可满足多件物品的纵向摆放需求。

　　实际应用中，这类拉篮除了厨房场景外，也可适配卫浴空间的窄缝柜、衣柜侧边的窄格储物、阳台家政柜的工具存放等场景，只要柜体净空尺寸匹配安装边界，均可通过调整导轨安装位置实现适配，结构本身没有专属场景的特殊设计，通用化程度较高。设计时也考虑了不同板材柜体的安装兼容性，导轨安装孔做了长圆孔设计，可适配不同厚度的侧板安装误差，安装时无需精准定位即可通过长圆孔调整安装位置，降低现场安装的调试难度。
