两爪式轴承拆卸拉马工具三维设计

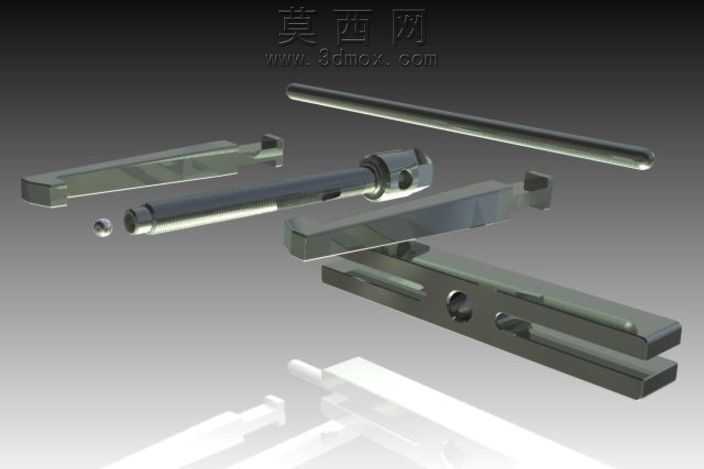

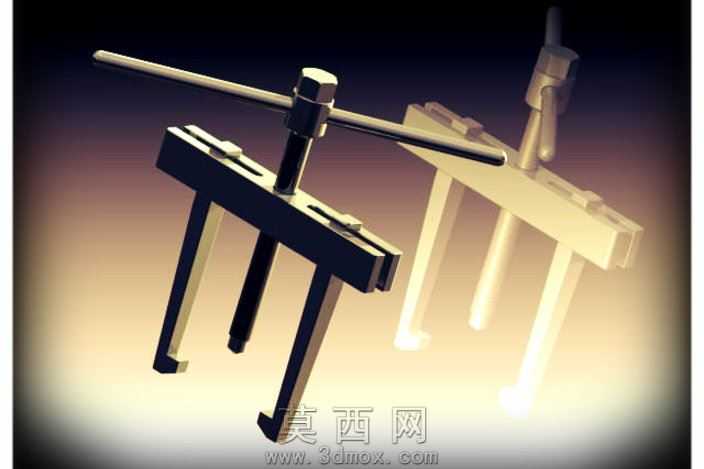

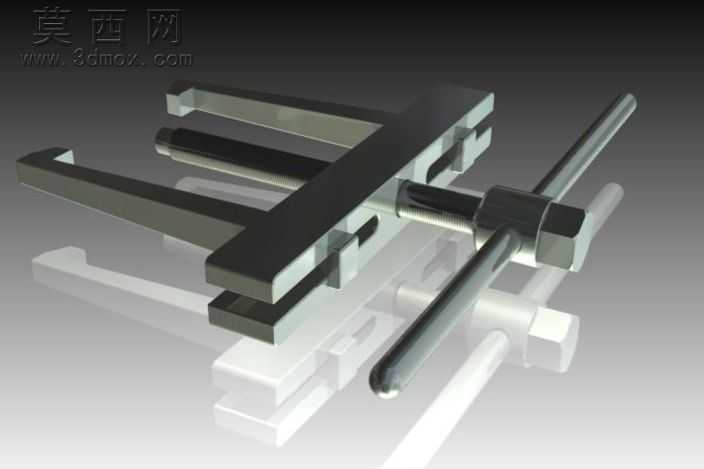

本作品为两爪式轴承拆卸拉马的三维建模设计，整体建模过程遵循机械工具的实际功能逻辑与加工装配要求，在三维软件中通过草图绘制、特征拉伸、旋转切除、装配配合等步骤完成全结构搭建。建模初期先梳理拉马的核心功能逻辑：拉马作为轴承、皮带轮等过盈配合零件的拆卸工具，核心是通过螺旋顶升的作用力，配合卡爪勾住待拆卸零件的端面，转动顶杆时将作用力平稳传递，实现零件与轴体的无损伤分离，因此建模时优先保证各部件的同轴度、配合间隙符合实际使用要求。主体结构分为三个核心部分：顶部施力横杆、中部顶升螺杆、下部横梁与两爪卡爪，其中横杆采用圆柱特征建模，与螺杆顶部的通孔采用间隙配合，保证横杆可灵活穿入取出，适配不同操作空间的施力需求；顶升螺杆采用梯形螺纹特征建模，还原真实传动螺纹的牙型结构，保证螺旋传动的受力合理性，螺杆底部做圆弧倒角处理，避免顶紧轴端时造成轴端端面损伤；下部横梁采用矩形型材截面特征建模，横梁上开设对称的可调滑槽，卡爪可沿滑槽调整间距，适配不同直径的待拆卸零件，卡爪末端做向内的弯钩结构，弯钩处做圆角强化处理，模拟真实工具的淬火受力结构，避免施力时卡爪断裂滑脱。材质与渲染环节，整体主体结构赋予合金钢金属材质，调整材质的粗糙度、金属度参数，还原五金工具表面的磨砂镀锌质感，横杆与螺杆部分做轻微的高光处理，突出金属机加工的表面光洁度，渲染时采用暖调侧光打光，搭配渐变深色背景，突出拉马的结构轮廓与金属质感，同时通过半透明光影效果展示结构的装配关系，清晰呈现各部件的连接逻辑。设计过程中充分考虑工具的实用性：卡爪的可调行程覆盖常规小到中型轴承的拆卸尺寸，螺杆的顶升行程满足常规轴类零件的拆卸距离需求，各棱角处均做倒角处理，避免使用过程中划伤操作人员，整体结构无冗余设计，完全贴合手动维修工具的使用场景，建模时所有配合尺寸均参考通用五金工具的行业标准，保证模型可直接用于工程参考、3D打印验证或教学演示使用。
