萃取蒸馏配套阿拉图斯工艺装置

　　这套三维结构围绕萃取与蒸馏联合工段的现场布置展开，建模时没有把设备孤立成单个罐体，而是按工艺流向把塔体、支撑框架、接管、平台边界和检修空间放在同一坐标体系中校核。装置面向精细化工、溶剂回收和物料分离场景，核心作用是通过萃取段完成两相接触与组分转移，再由蒸馏段利用沸点差异实现溶剂再生、产品提纯或残液分离。实际工程中，这类单元常布置在厂房中部或管廊侧方，周围需要预留塔器吊装通道、阀门操作面、仪表维护距离以及冷凝器、再沸器等附属设备的连接位置。

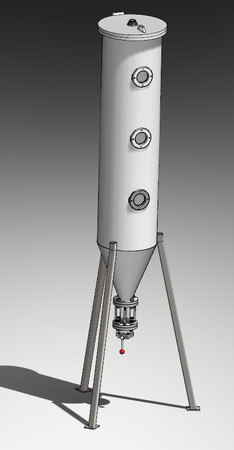

　　从结构思路看，塔器主体采用立式布置，便于气液两相在塔内形成稳定逆流；下部支撑需要承担设备自重、充液重量、风载和检修载荷，因此支腿或裙座的落点、地脚边界和横梁连接位置都在模型中保留清楚。管路走向并非随意连接，进料管、萃取剂加入管、塔顶气相管、回流管、塔底出料管以及排净管均按操作逻辑分层设置，避免热管线与检修通道交叉，也减少后期现场配管时出现弯头过多、排净不畅或阀门不可达的问题。

　　外形尺寸方面，立式塔体的高度直接影响塔板或填料段的有效接触长度，直径则与处理量、气速和液泛余量相关。模型在塔体周围留出平台宽度和护栏边界，使操作人员能够到达人孔、视镜、液位计、采样口和关键调节阀处。若装置放入既有车间，需要先核对顶部吊装净空、塔体与梁柱的水平间隙、底层泵组基础位置以及管廊标高；若为露天布置，则还要结合管道热补偿、保温层厚度和爬梯方向复核安装边界。

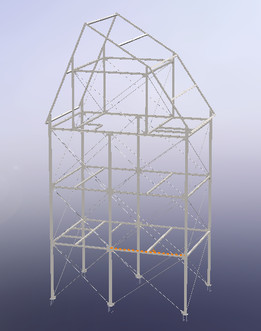

　　功能特性上，萃取段强调混合、传质与分相，蒸馏段强调加热、汽化、冷凝和回流。两者衔接时，物料温度、压力和相态变化会影响管口载荷，模型中将主要接口位置明确表达，方便后续进行管道应力分析和设备选型。塔体上的人孔与可拆卸段服务于内件检查，塔釜区域保留排凝和检修空间，塔顶区域则为气相出口、安全阀和冷凝系统提供连接条件。支撑结构没有采用过度装饰性造型，而是以工程可达性为核心：立柱落点避开阀门操作区，横梁高度避让保温后的管道外径，斜撑位置不遮挡抽出内件所需的竖直空间。

　　在三维建模过程中，装置的装配关系按现场安装顺序组织，先确定塔器中心线和基础标高，再布置支撑框架、操作平台和主要管口，随后补充管线、阀门、附件及相邻设备的占位。这样处理可以在设计早期发现干涉问题，例如塔壁接管与平台梁碰撞、检修盖开启方向受阻、管道低点无法排净、仪表取压口距离弯头过近等。对于结构设计人员，该模型可作为塔器支撑、平台护栏和管架协调的参考；对于设备选型人员，可通过高度、直径、管口方位和维护半径判断装置是否适合目标工段；对于配管和现场施工人员，则能直观理解物料流向、安装顺序和检修边界。

　　整体来看，该装置不是单纯的外观造型，而是把分离工艺要求转化为可校核的空间结构：塔器承担传质与分离，框架承担承载与防护，管路承担物料输送与状态切换，平台和预留空间承担长期运行中的操作、巡检与维修。通过三维方式固化这些关系，可以在制造、安装和投产前减少返工，使萃取蒸馏单元在有限厂房边界内保持流程顺畅、操作安全和维护便利。
