发动机维修承载支架结构三维设计

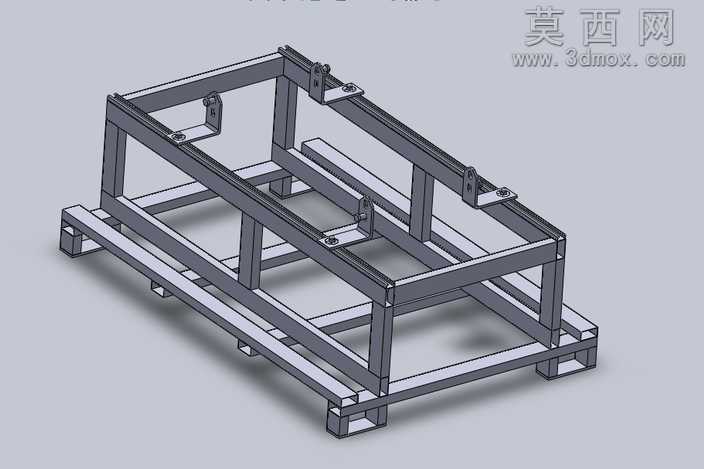

本模型为发动机维修作业专用承载支架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循金属型材焊接机架的设计规范，先以基准面定位搭建整体长宽高的框架轮廓，再逐次添加各层支撑梁、安装吊耳、底部承托结构的细节特征。模型整体采用方管型材作为主体框架材质，渲染时赋予哑光金属钢材材质，还原真实钢制焊接机架的质感，各型材交接处的焊接贴合面、安装孔位、定位凸台均做了精细化建模处理，未省略结构连接处的细节特征。从结构设计来看，整体采用分层框架式布局，底层为落地承托底座，设置有四个对称分布的支撑脚，保证支架放置时的稳定性，底座上方通过纵横交错的横向、纵向支撑梁搭建出中层承载平面，用于承托发动机主体重量，上层框架设置有多组带安装孔的固定吊耳，可通过螺栓连接实现发动机在支架上的牢靠固定，避免维修作业过程中发动机出现移位、晃动的问题。设计思路围绕发动机维修作业的实际需求展开，充分考虑维修操作时的作业空间预留，框架内部预留了充足的操作空隙，方便维修人员对发动机底部、侧部的部件进行拆装、检修操作，整体结构受力经过合理排布，各支撑梁的位置对应发动机的主要受力点位，保证承载时的结构强度，避免长期使用出现框架变形问题。建模过程中对各型材的规格、安装孔的孔径与孔位间距均做了参数化约束，可根据不同型号发动机的尺寸、重量参数快速调整框架尺寸与支撑点位，适配多类型发动机的维修承载需求，模型的各零部件均为可编辑状态，可直接导出工程图用于实际生产下料、焊接加工，为发动机维修工装的实物制作提供完整的三维数据参考。
