T3划分0.5英寸涡轮增压进气法兰结构

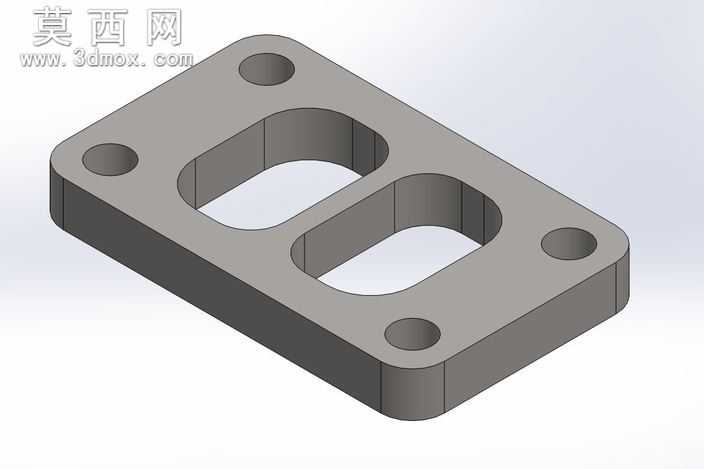

本模型为适配加勒特GT3776涡轮增压器的T3划分式0.5英寸进气法兰，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循流体连接部件的尺寸公差要求，对法兰的安装定位、流道轮廓、密封面平整度均做了精准的参数约束。模型整体为矩形板式结构，四角设置四个等直径的圆形安装通孔，孔位间距匹配T3系列涡轮增压器的标准安装接口尺寸，可直接对应配套螺栓完成紧固装配；法兰主体中部设置两个独立的腰型流道开孔，流道内壁做了等壁厚拉伸处理，边缘做了适配流体走向的圆角过渡，避免气流在通道内产生突兀的折转阻力，适配双滚动涡轮增压排气歧管的双流道进气需求，能够有效减少排气干涉，提升涡轮的响应效率。材质设定为304不锈钢，渲染阶段采用金属哑光质感的材质表现，还原不锈钢机加工后的表面肌理，对法兰的密封端面做了轻微的高光处理，体现机加工面的平整精度，安装孔内壁做了沉孔倒角的细节刻画，还原实际加工的工艺特征。设计阶段充分考虑了水射流切割的加工适配性，所有外轮廓与内流道轮廓均采用连续平滑的曲线构成，无细碎的尖角与难以加工的微小结构，切割路径可直接沿模型轮廓生成，无需额外做工艺补正，能够保证加工后的尺寸精度与模型设计值完全匹配。法兰的整体厚度做了针对性的强化设计，既保证安装后的结构刚性，避免长期受高温排气冲击产生形变漏气，又控制了整体重量，不会给涡轮增压器接口带来额外的安装负载。模型的所有结构特征均做了可编辑的参数化关联，若需要适配不同尺寸的涡轮接口，可直接修改对应参数快速生成衍生版本，无需重新绘制整体轮廓。
