双弯头联动锥齿轮替代传动机构

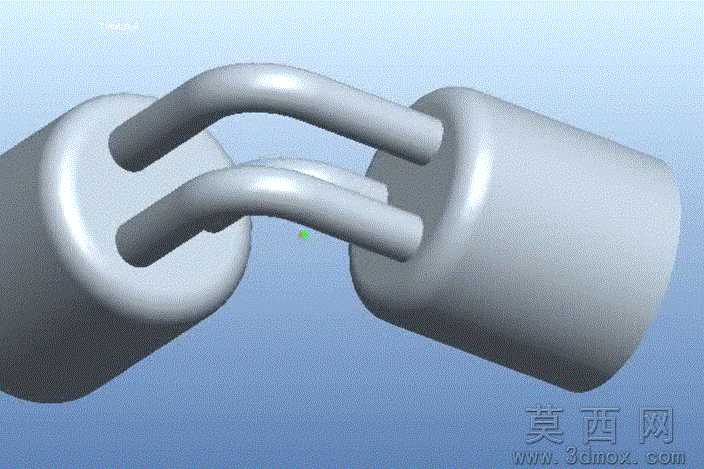

本作品为双弯头联动的传动机构三维建模作品，采用Pro/Engineer Wildfire5.0完成全参数化建模与渲染输出。建模阶段首先对两端圆柱基座进行基准定位，确定两个平行排布的弯形传动臂的空间走向，弯臂采用双段等径圆弧过渡设计，保证传动过程中力矩传递的平顺性，建模时通过扫描特征完成弯臂的实体生成，严格控制弯臂与基座连接端的同轴度公差，避免装配后出现运动卡滞。两端基座采用圆柱凸台结构，与弯臂连接位置做圆角过渡处理，降低应力集中风险，基座端面预留传动对接的装配基准面，方便与外部动力输入、输出构件进行配合。材质渲染阶段，整体构件采用哑光金属材质，模拟普通碳素结构钢经表面喷砂处理后的质感，调整材质的反射率与粗糙度参数，避免渲染画面出现过强的高光反射，清晰呈现构件的轮廓结构与曲面过渡细节，背景采用渐变浅蓝色调，突出金属构件的体积感与结构层次。该机构核心设计思路为采用弯形联动结构替代传统锥齿轮传动方案，从根源上规避锥齿轮啮合传动存在的背隙问题，减少传动过程中构件之间的硬接触磨损，有效延长机构的使用寿命，同时该结构可适配从极低转速到较高转速的多场景传动需求，无需额外设置齿轮啮合间隙调整结构，简化整体装配流程。建模过程中对弯臂的弯曲半径、基座的壁厚参数均做了参数化关联，可根据实际传动扭矩需求快速调整构件尺寸，完成不同规格的衍生设计，所有特征均保留完整建模历史，方便后续进行结构优化与工程图导出。渲染阶段采用全局光照模式，模拟柔和的漫反射光照效果，清晰展现弯臂与基座连接位置的过渡细节，以及双弯臂平行排布的空间位置关系，直观呈现机构的联动运动逻辑。
