11-16齿链轮垫片齿盘组合样条结构

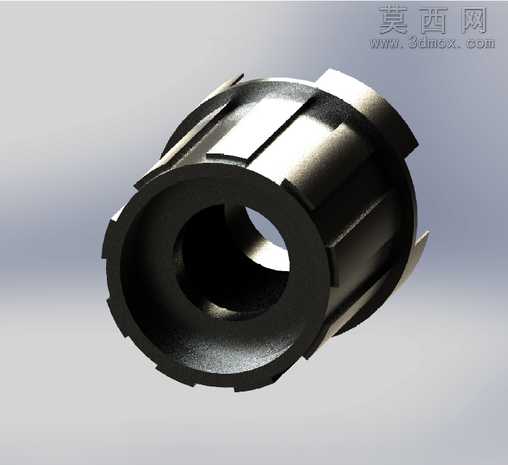

本作品为适配常规样条传动场景设计的11-16齿链轮配套垫片与齿盘组合结构，建模过程依托三维参数化设计软件完成，首先基于链传动啮合标准参数完成链轮齿形的精准绘制，通过样条曲线拟合齿廓过渡段，保证齿形与标准链条的啮合间隙控制在合理公差范围内，避免传动过程中出现卡滞、跳齿问题。建模阶段先绘制中心内孔的基准截面，采用拉伸凸台命令生成基体结构，再通过圆周阵列命令完成11-16齿的均匀排布，针对齿根位置做圆角过渡处理，降低应力集中系数，提升零件的结构强度。外圆周的防滑凸筋采用等距阵列方式排布，凸筋的高度、宽度参数经过反复校核，既满足装配时的防滑定位需求，也不会额外增加零件的整体重量。材质渲染阶段选用哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数，还原注塑成型零件的真实表面质感，同时对齿面、内孔壁做细微的纹理处理，模拟零件实际加工后的表面状态。结构设计上，中心通孔采用适配标准轴径的尺寸设计，内壁预留键槽安装位，可与传动轴实现周向固定，配套垫片的厚度、内外径参数与链轮完全匹配，装配后可实现轴向定位，避免链轮工作过程中出现轴向窜动。设计过程中特意简化了非关键位置的冗余结构，在保证结构强度满足传动载荷要求的前提下，尽可能降低零件的材料消耗，适配常规的注塑加工工艺，无需复杂的后处理工序即可完成生产。整体结构经过干涉检查验证，各部件装配间隙合理，可直接导入装配体完成整套传动机构的组装，适配常规的低速链传动场景，也可根据实际使用需求调整齿数、内孔直径等参数，快速生成不同规格的衍生零件模型。
