250W电动滑板车18650电池套装结构

　　这套电动滑板车结构面向短距离个人代步场景，可用于园区通勤、社区接驳、校园内移动以及轻型休闲出行。整车采用立式车把、低踏板、单座椅和小直径轮组的组合方式，重点在于在紧凑外形内布置动力、承载、转向、制动和电池空间，使设备在低速行驶、频繁启停和狭窄通道转向时保持较好的通过性与操控灵活性。

　　从实际用途看，该结构不是单纯的外观概念件，而是围绕可骑行状态展开的机械总成。前轮承担转向与前部支撑，后轮区域集成驱动和制动相关部件，踏板下方作为主要电池容纳空间，座椅通过立柱固定在车架后部，骑行者可根据使用习惯选择站立或坐姿。车把高度、踏板离地间隙、座椅位置和后轮轴线之间形成较明确的人机关系：车把负责转向和操控，踏板提供双脚放置区域，座椅承受部分体重，后轮则将驱动力传递到地面。

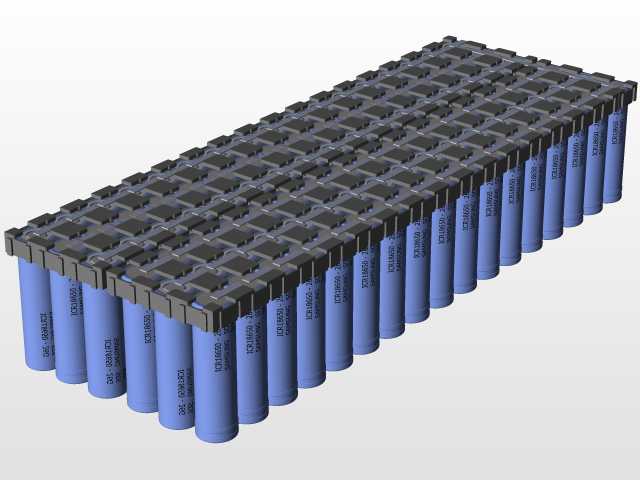

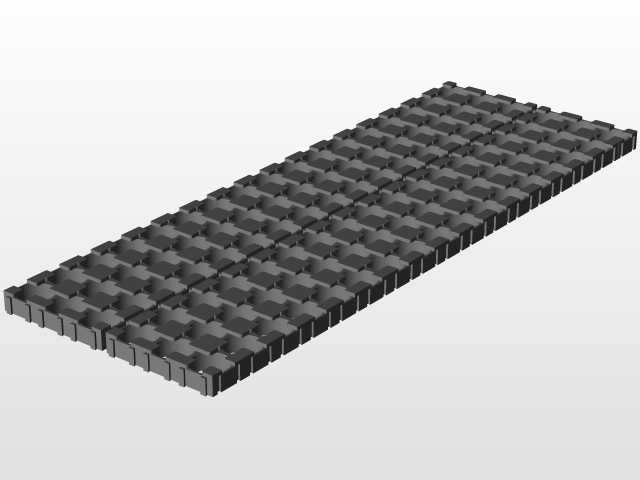

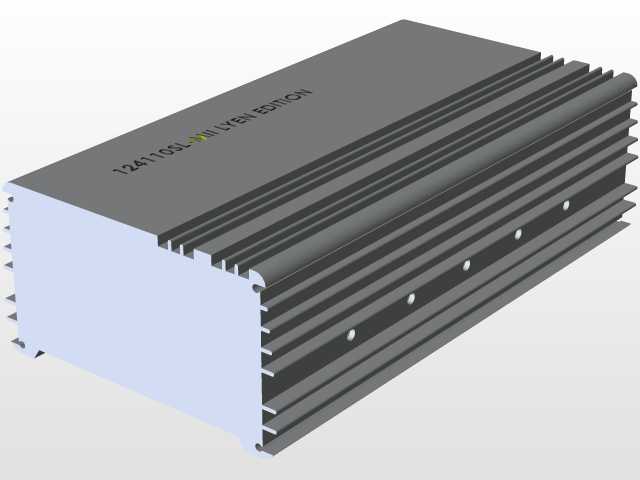

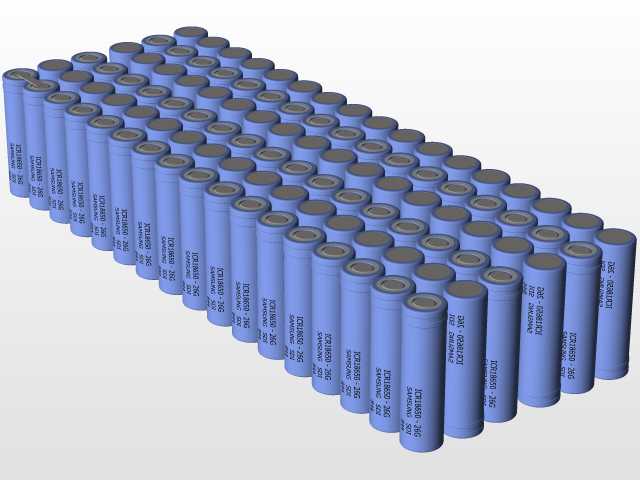

　　电池布置是该结构的核心设计点之一。踏板内部采用多节18650电芯组合的思路，将电芯沿踏板长度和宽度方向分层或分列排布，在有限的低矮空间内争取容量。相比把电池集中在后轮附近，踏板下方布置能够降低整车重心，使车辆在直线行驶和转弯时更稳定；同时，电池盒轮廓需要与踏板外壳、车架主梁、线束通道和维修拆装路径协调，避免电芯、控制器、接线端子与承重结构发生干涉。建模时需要重点关注电芯间距、固定支架、电池盒壁厚、盖板连接以及接插件出线方向，这些细节直接影响后续装配和维护。

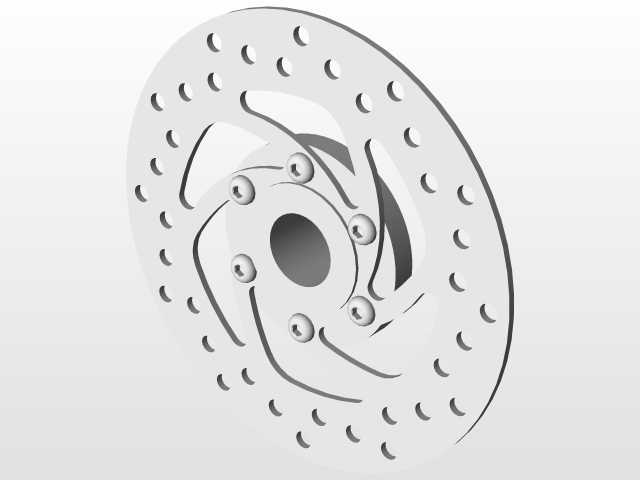

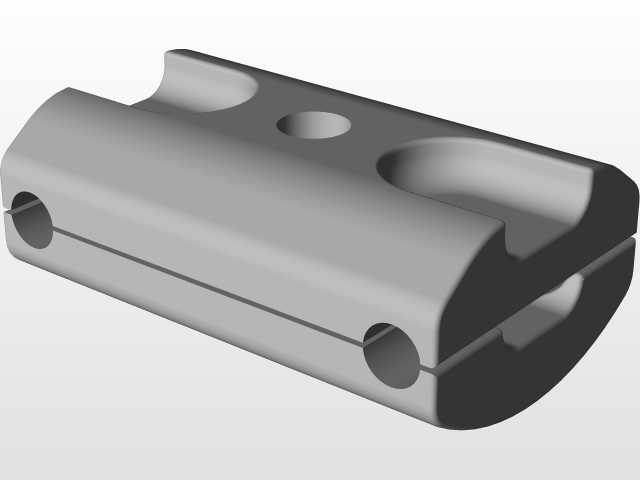

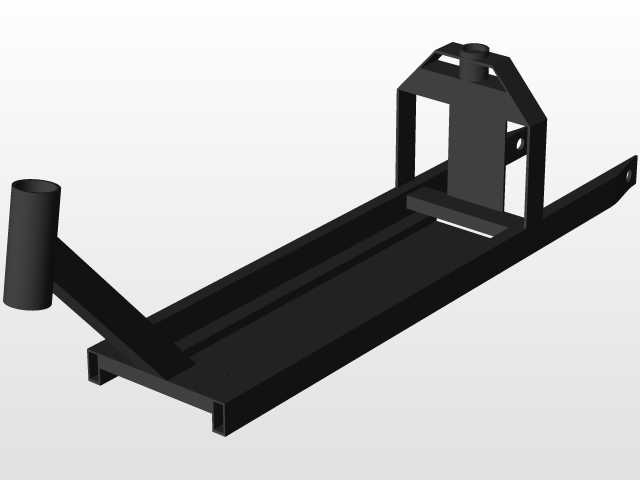

　　车架部分以折叠式立管和下部承载梁为主体。立管连接车把与前叉，既要传递转向动作，也要承受骑行者手部载荷和路面冲击；折叠机构通常设置在立管下段，需要兼顾锁紧可靠性与折叠后的收纳尺寸。下部踏板框架承担电池、人体和车身附件的主要载荷，前后端分别与转向区域、后轮支撑区域衔接。后轮附近的结构较为紧凑，电机、轮轴、刹车组件、挡泥板和后叉之间间隙较小，设计时需要保留轮辋旋转空间、制动件散热空间以及拆装工具操作空间。

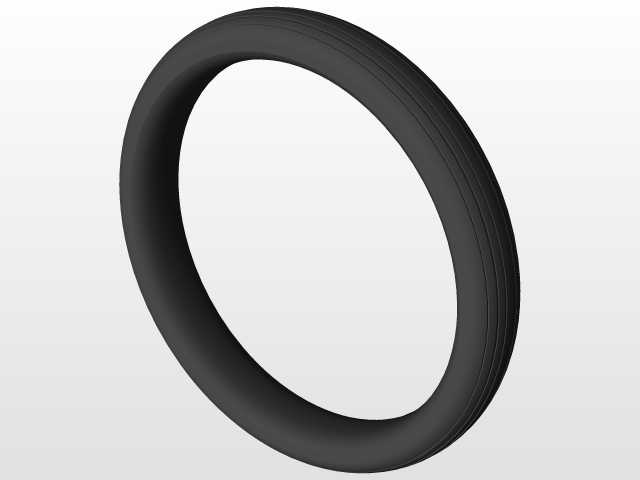

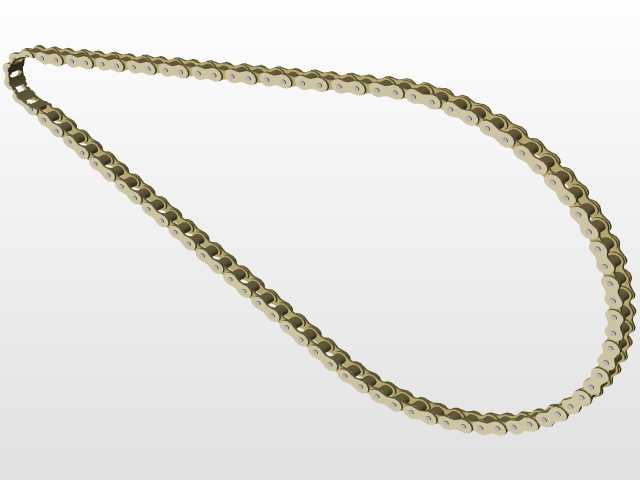

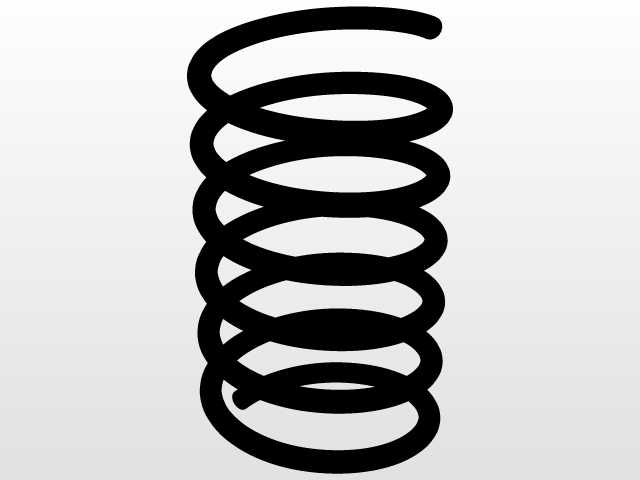

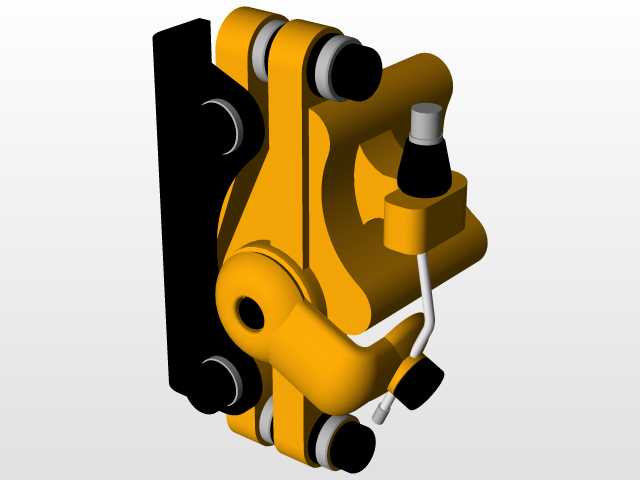

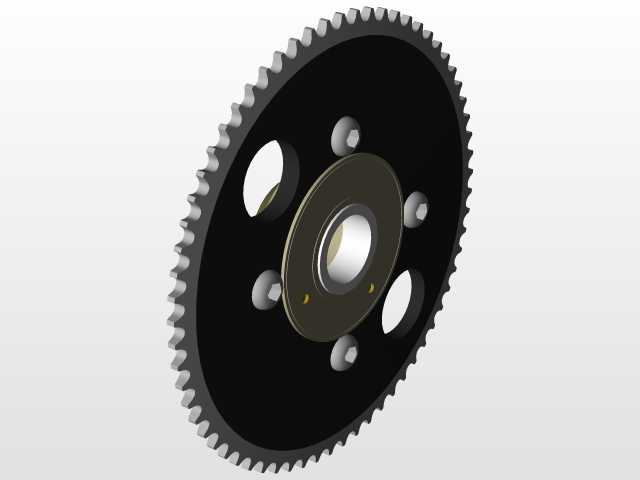

　　外形尺寸方面，这类小车通常依靠小轮径换取较低踏板高度和较轻整车质量。前轮转向角不能过小，否则在楼道、电梯、园区道路掉头时灵活性不足；但转向角也受车把、立管、前叉和前轮轮胎干涉限制。踏板宽度需要满足双脚站立或上下车时的支撑需求，同时不能过度增加横向尺寸。座椅立柱位于踏板后部，坐垫高度与车把高度应形成合理落差，避免坐姿骑行时手臂过度前伸。后轮周边需确认轮胎跳动、刹车卡钳或抱闸部件、链轮或轮毂电机外轮廓之间的安全边界，尤其在减震或装配公差存在时，不能出现摩擦干涉。

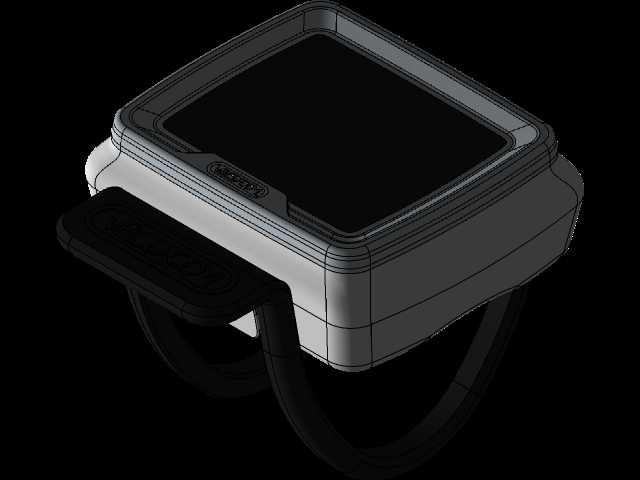

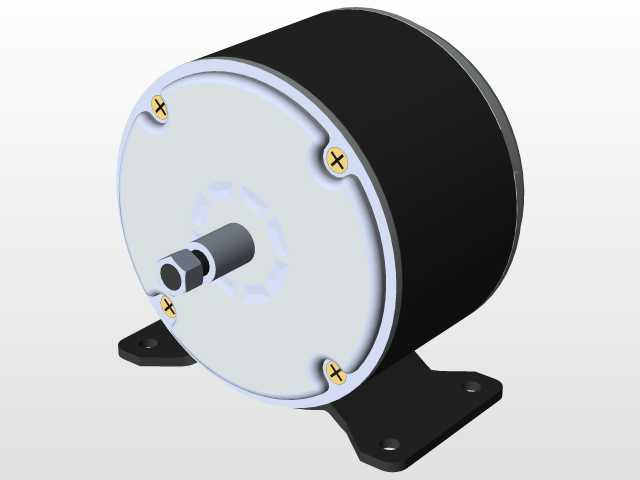

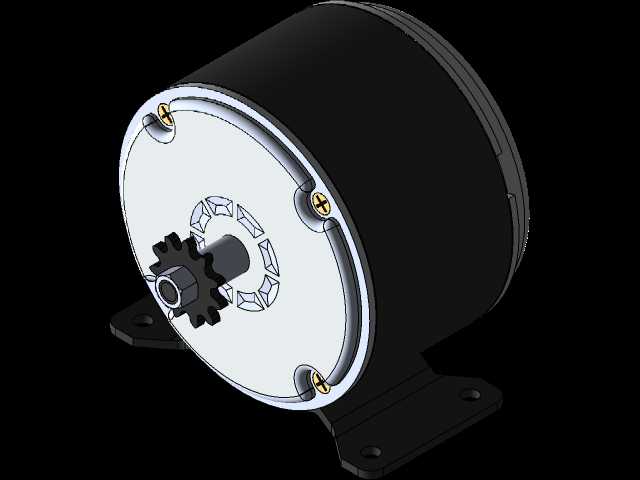

　　功能特性上，250W功率等级适合平路、缓坡和低速连续行驶，结构设计不必追求高速车架刚度，而应重视日常使用中的耐久性、制动稳定性和电池防护。前轮多采用简洁的叉式支撑，后轮则根据驱动形式布置轮毂电机或传动件。车把上的控制件、刹车手柄和走线方向需要在三维状态下检查转弯极限，防止线束被折叠机构夹压。踏板表面的防滑区域不仅是外观纹理，也对应脚部频繁踩踏位置，其下方结构应能承受集中载荷并保护电池盒。

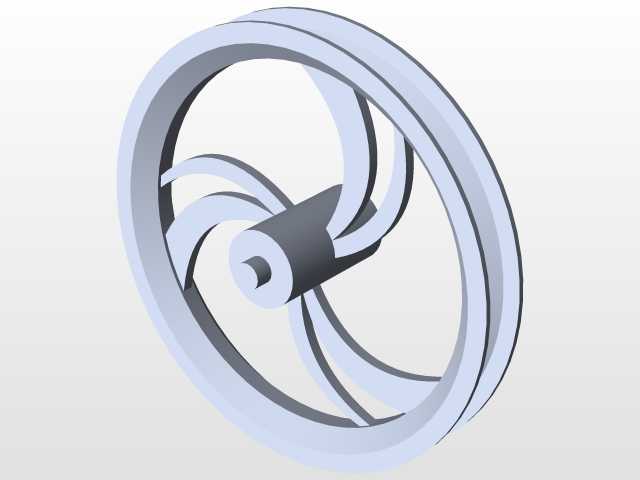

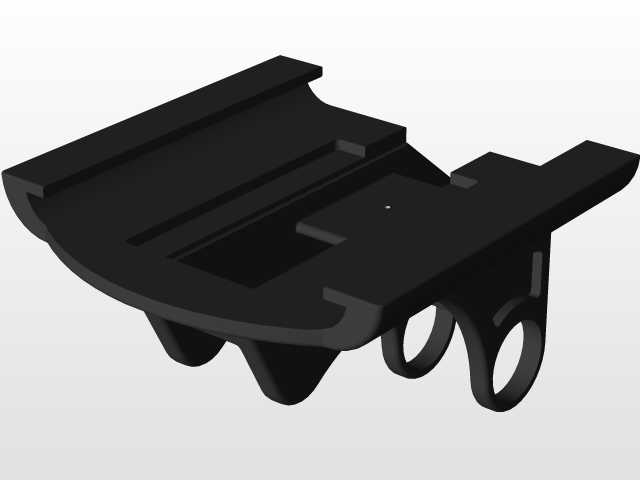

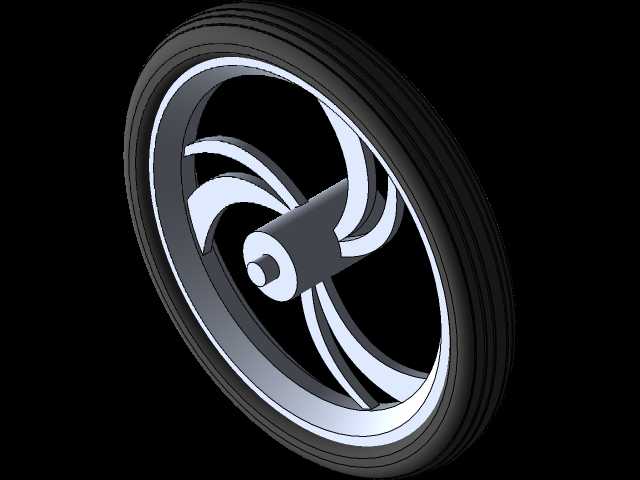

　　从建模思路看，整车可以拆分为车架、前叉与转向组件、车把组件、踏板与电池盒、座椅组件、前后轮组、制动组件和外覆盖件等模块。轮组需保证轮胎、轮辋、轮毂、轴件同心；座椅组件需体现立柱、坐垫底板和软垫的层次；电池盒内部应保留电芯阵列和固定件的逻辑关系，而不是只做封闭实体。外覆盖件则跟随内部结构生成，既起到遮挡和防护作用，也不能掩盖维修时需要拆卸的连接点。

　　在工程应用中，该结构可作为轻型电动代步车方案校核、折叠机构讨论、电池仓布局优化以及人机姿态分析的参考。设计人员可通过三维装配检查轮组转动、车把转向、座椅支撑、电池拆装和线束走向，再结合实际路面载荷对车架焊接点、折叠锁扣、后轮轴位和电池固定支架进行细化。整体结构强调紧凑、低速、实用和可装配，适合用于个人短距移动设备的结构设计验证。
