起重机载荷监测称重传感装置结构

　　在桥式起重机、门式起重机以及各类工程起重设备的载荷管控环节，称重传感装置是整套安全保护系统里直接承接载荷力值的核心部件，它的安装位置通常选在起升机构钢丝绳绕向的定滑轮组支座下方，或是吊具上架与滑轮梁的连接受力路径上，所有吊重产生的拉力都会完整经过传感单元的弹性体，不会出现力值旁路，这也是选型时首先要确认的受力逻辑。现场调试时最常遇到的问题，就是传感器安装面存在焊接变形或者装配间隙，导致弹性体承受偏载，输出的力值信号随吊具回转出现波动，因此在结构建模阶段，就要把上下承压座的配合公差、定位销的约束方向、球面垫的自调心行程都逐一核对，避免现场装配后出现附加弯矩。这类传感装置的弹性体多采用整体合金钢铣削成型，中间应变区做对称的薄壁减重结构，

　　表面贴装的应变片组成全桥测量回路，当吊重拉力沿轴向作用时，弹性体产生微米级的弹性变形，应变片将形变转化为线性的电压信号，再经后续变送模块转换为标准电流信号接入起重机的PLC控制系统，当载荷达到额定起重量的90%时系统发出预警，达到110%额定载荷时直接切断起升回路的上升动作，从硬件层面避免超载引发的钢丝绳断裂、主梁下挠、制动器打滑等恶性事故。从三维结构的装配边界来看，整套传感组件的轴向总高度需要匹配原有起重机滑轮轴的安装空间，不能因为加装传感器改变起升机构的钢丝绳缠绕倍率与吊具的最低起升高度，侧向的轮廓尺寸要避开钢丝绳的摆动范围，在吊具左右偏摆15度、前后偏摆10度的极限工况下，钢丝绳不能和传感器外壳发生摩擦干涉。

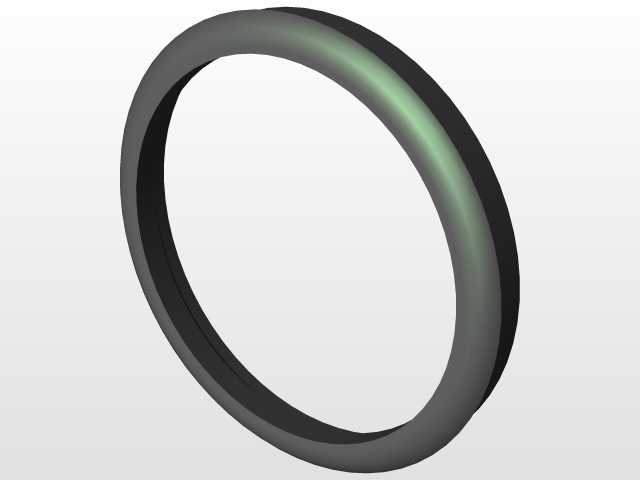

　　设计过程中还要考虑冲击载荷的影响，起重机起吊重物瞬间的动载系数通常取1.3到1.6，传感器的额定载荷选型要预留足够的过载余量，弹性体的安全极限过载能力要达到额定载荷的3倍以上，才能承受住急刹车、突然卸载、吊物碰撞地面带来的瞬时冲击力。外壳的防护结构要满足户外作业的要求，接线腔体做密封处理，应变区周边预留排水槽，避免雨天积水、工地扬尘进入内部影响应变片的绝缘性能，信号电缆的出线口采用防水格兰头固定，防止电缆被拉扯时内部接线断开。和普通平台秤用的称重传感器不同，起重机用的这类传感装置全程承受拉力，不需要复杂的限位托架，但要在上下连接端设计防转结构，防止吊具旋转时带动传感器本体扭转，损坏内部的应变片接线。

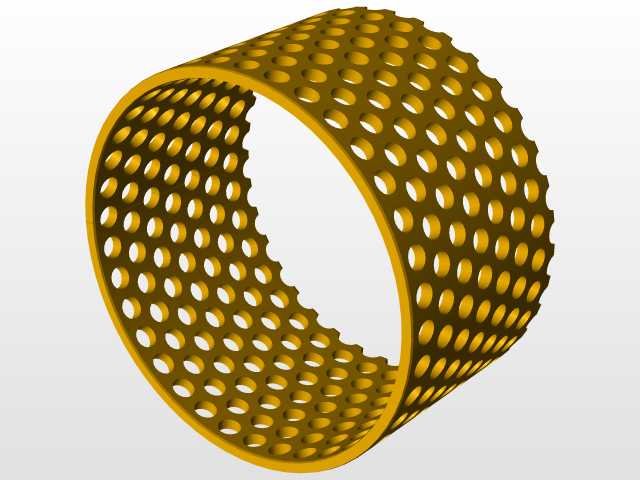

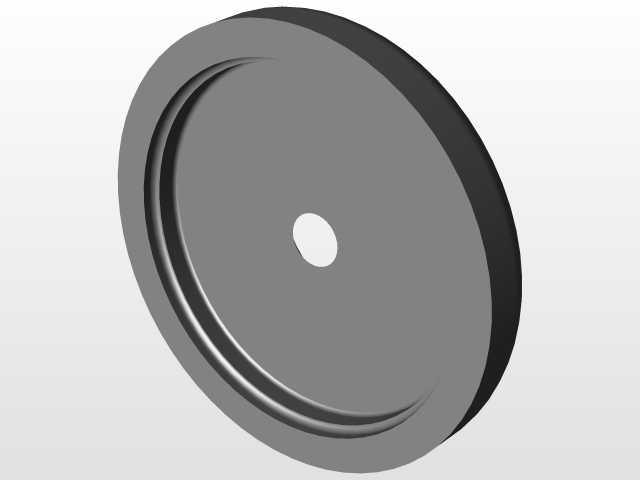

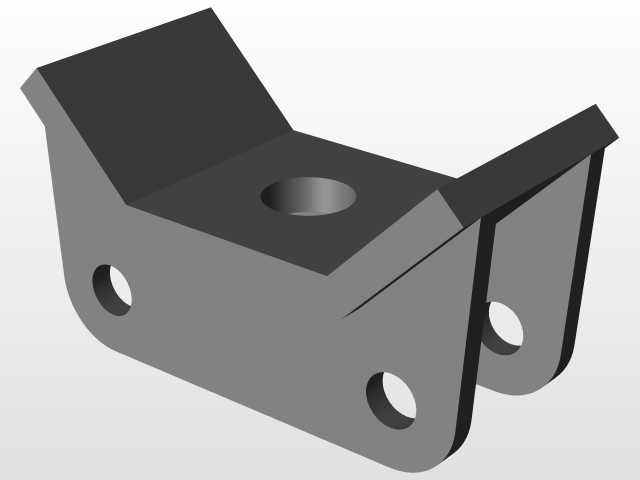

　　建模时可以先搭建弹性体的核心受力轮廓，再依次装配上下承压接头、密封外壳、接线盒组件，把所有螺栓的预紧空间、扳手操作间隙都预留出来，后期现场维护更换时不需要拆解整个滑轮组，只需要松开两侧连接销就能把传感器从受力路径中取出，大幅缩短停机维护的时间。在多吊点的起重抬吊工况下，每一个吊点都配置同型号的称重传感器，系统可以实时比对各个吊点的受力差值，一旦出现偏载超过设定阈值就发出告警，避免单根吊索受力过载发生断裂，这在大型钢结构吊装、港口集装箱装卸、厂区重型设备转运的场景里，是保障作业安全必不可少的监测环节。
