本田CRF250R越野摩托后悬挂总成

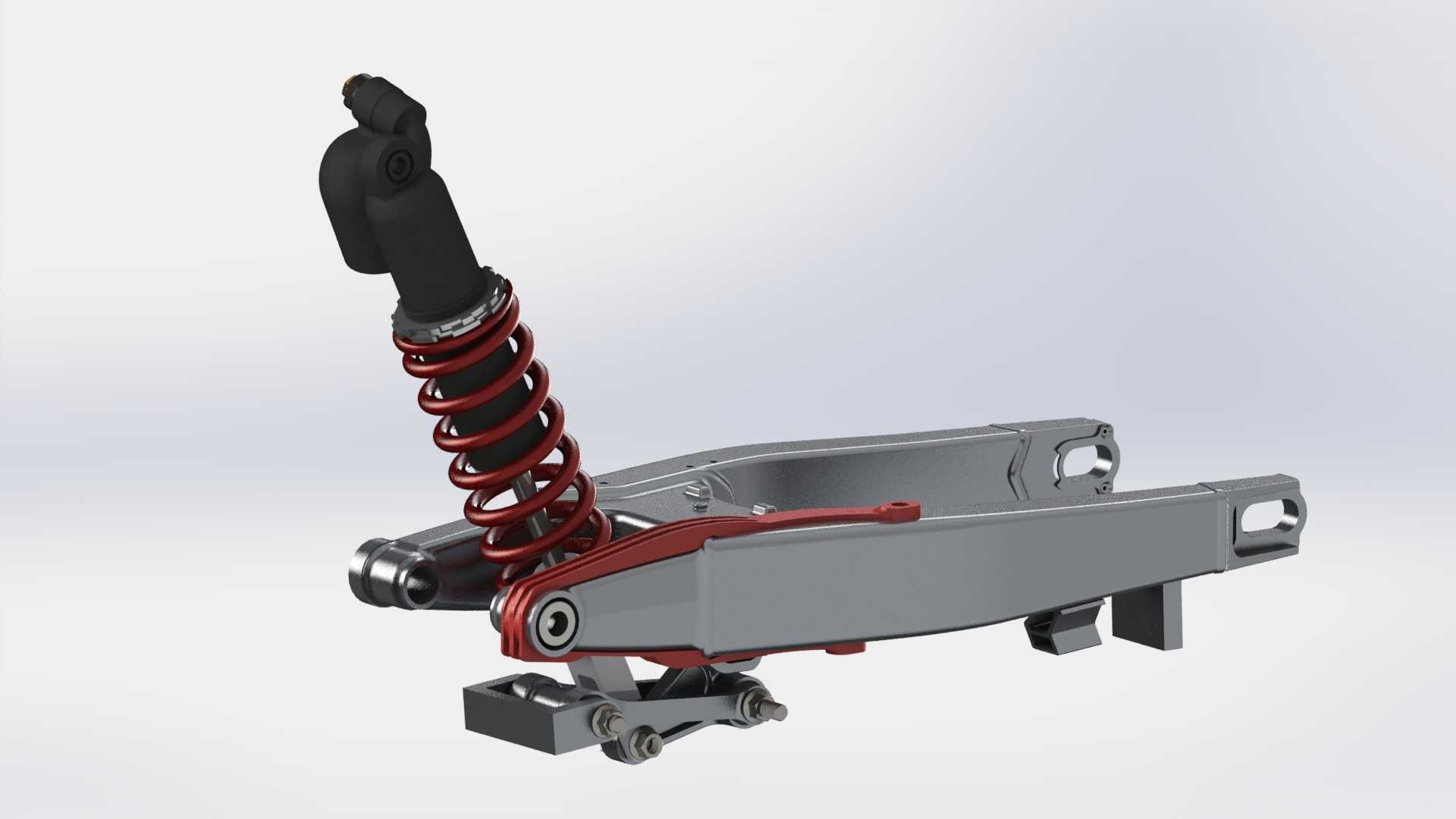

　　这套后悬挂总成对应越野摩托车后轮与车架之间的承载与缓冲连接环节，是整车底盘动力学里最核心的运动部件之一。模型完整还原了后摇臂、单筒螺旋弹簧减震器、多连杆摇架以及枢轴安装座等关键结构，可直接用于整车总布置校核、悬挂运动学分析以及改装方案推演。

　　从实际使用场景看，这类结构主要服务于非铺装路面行驶的越野车型。车辆在跳跃落地、冲过沟壑或连续颠簸时，后轮受到的冲击先经由摇臂传递，再通过下方的多连杆机构改变力臂比例，最终作用到减震器上。连杆的存在并非简单的传力，而是让减震器在行程不同阶段呈现出渐进式的杠杆比——初段柔软以吸收细碎震动，中后段逐渐变硬以抵御大冲击，避免打底。这种特性正是越野车型区别于普通街车直连式减震的关键。

　　建模时首先要理清的是摇臂本体。它采用双侧梁式结构，两根主梁向后延伸并在尾端汇合形成后轮轴安装槽，前端通过一根贯穿车架的枢轴螺栓与车架铰接。摇臂截面多为变截面箱型或冲压焊接形式，在保证抗扭刚度的同时控制重量。模型中可以看到主梁上预留的链条护板安装位、刹车卡钳支架以及后减震下连杆的铰接耳片，这些接口位置直接决定了周边件能否正确装配。

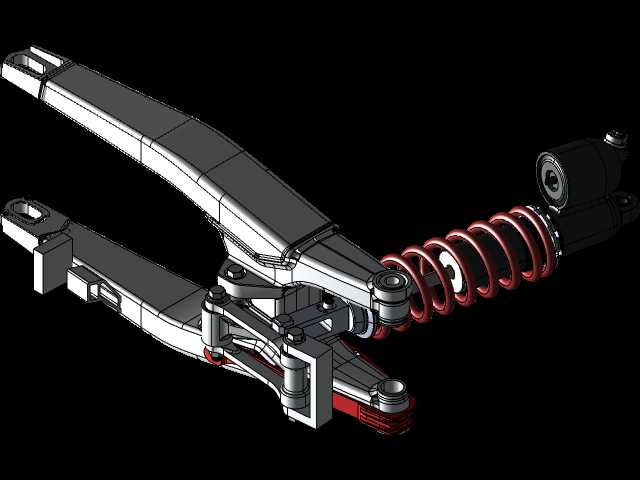

　　减震器部分由阻尼筒、外置螺旋弹簧、上下吊环以及预载调节环组成。弹簧采用大节距红色螺旋造型，圈数与线径按照承载需求匹配；阻尼筒上端通过吊环与车架上方的安装塔连接，下端则不直接固定在摇臂上，而是铰接在连杆机构的一个摇臂节点上。这种布置让减震器在相同后轮行程下获得更合理的压缩曲线，也便于把减震器本体布置在车体中部，降低整车重心。

　　多连杆机构是这套总成里运动关系最复杂的部分，通常包含一根下连杆和一个三角（或L形）摇架。摇架一端铰接车架、一端连接减震器下端、一端通过连杆与摇臂前部相连，形成一个四连杆闭环。在三维环境中做运动仿真时，需要把各铰接点设为旋转副，随后轮上下跳动逐帧检查连杆与摇臂、减震器与车架之间是否存在干涉，同时输出杠杆比随行程变化的曲线，判断是否符合设计目标。

　　安装边界方面，前端枢轴孔的同轴度、尾端后轮轴槽的宽度与开口方向、减震器上下吊环的孔距与孔径，都是装车时必须严格对齐的尺寸。链条走线位于摇臂一侧，设计时要留出链条上下跳动和磨损后的调节余量；后刹车油管、ABS线束（若有）则沿摇臂另一侧固定，需避免在全行程中被拉伸或夹挤。模型中各铰接耳片的厚度、衬套压装孔径以及螺栓规格，都应与整车紧固件体系统一。

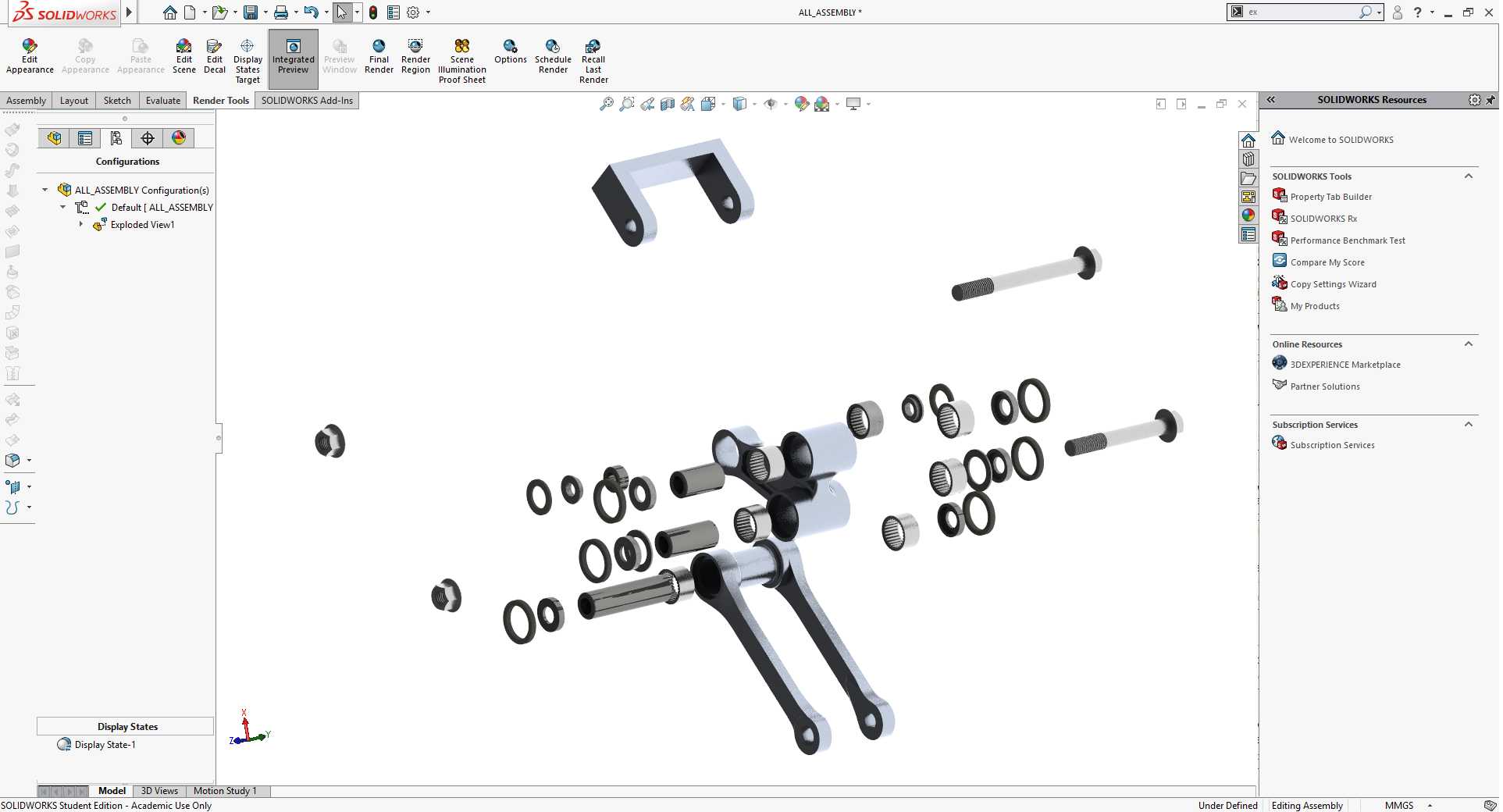

　　从结构设计角度，工程师在参考此类模型时应重点关注三类问题：一是刚度，摇臂在侧向力和驱动力作用下不能出现过大形变，否则会影响后轮轨迹；二是运动间隙，减震弹簧、连杆与摇臂在极限压缩和回弹时都要保留安全间隙；三是维护性，枢轴衬套、减震预载调节、后轮轴拆装都需要留出工具操作空间。整体建模采用实体装配思路，各零件按实际铰接关系约束，便于后续在工程图中出爆炸视图、BOM明细以及受力分析报告，对摩托车底盘开发、赛事改装以及教学演示都有直接参考价值。
