便携电动胡须修剪器内部承载机架结构

　　这套结构对应个人护理类小家电里手持胡须修剪设备的核心内部承载件，日常在手持式电动修须、鬓角修整这类便携个护产品里承担整机骨架作用，所有功能模组都要依托这个机架完成定位，外壳、驱动件、刀头组件和电池仓的相对位置全靠它约束，是手持修剪设备里少有的一体化承载塑胶件。

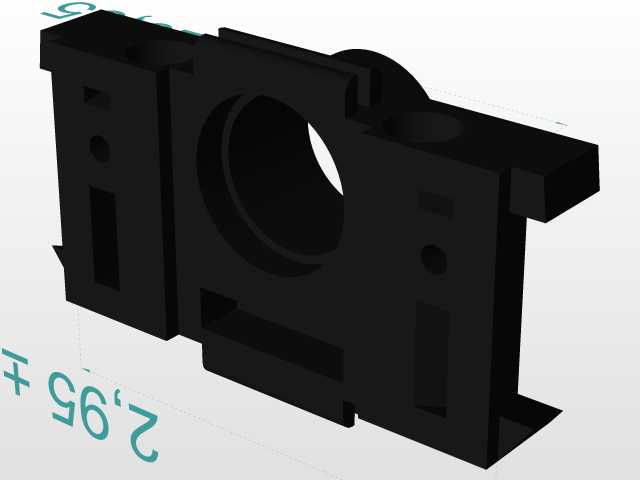

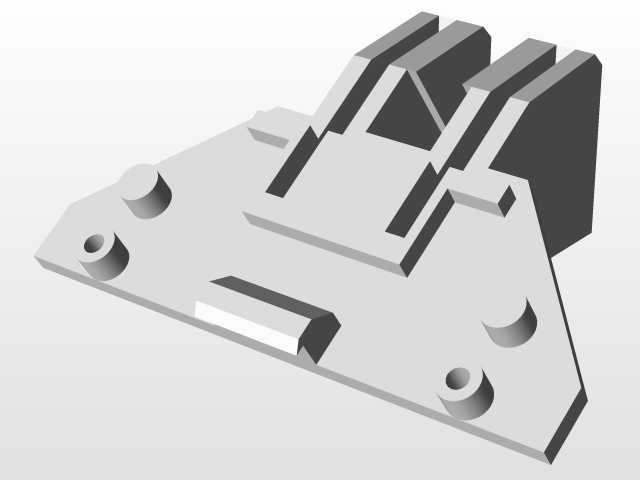

　　从实际装配逻辑看，这个机架最先要锁定的是中部大圆孔对应的驱动输出轴避让位，圆孔周边的环形凸台直接贴合电机输出端的定位面，工作时刀头往复或者旋转产生的振动会先传递到这圈凸台，再分散到两侧的立板上，避免动力输出端出现悬臂晃动。机架左右两侧开出的多组矩形通槽，一部分是给外壳内侧的导向筋预留穿行空间，装配时外壳顺着槽位推合就能完成初定位，不需要额外治具扶着零件打螺丝；另一部分窄长槽是内部走线的通道，电机供电线可以顺着槽体埋入，不会在壳体内悬空被夹破绝缘层。

　　机架上分布的多个小圆孔分为两类，靠近上端面的小孔是螺丝锁付孔，孔位周边做了局部加厚的胶位，锁螺丝时不会出现塑胶柱开裂；侧面的沉孔是卡扣配合孔，外壳上的弹性扣爪卡入后就能把上下壳体拉紧，既减少螺丝用量，也方便后续售后拆解维护。机架底部伸出的折边结构是电池仓的承托位，干电池或者小型充电电芯放入后，折边刚好托住电芯圆柱面，两端的电极弹片可以固定在机架端部的预留卡槽里，不会因为设备摔落出现电极移位断电。

　　做这个零件结构设计的时候，首先要卡准手持设备的握持边界，整机外壳的内壁轮廓要完全包容机架外轮廓，机架最外侧的立板和外壳内壁之间预留0.2到0.3毫米的装配间隙，既不会出现装配顶白，也不会让机架在壳体内晃荡。中部驱动孔的同轴度要控制在0.1毫米以内，如果孔位偏斜，输出轴带动刀头运转时会出现偏心振动，不仅修剪时刀头网面贴合面部的触感变差，还会额外增大电机负载，缩短电池续航。

　　零件四周的多处凸台和缺口，分别对应开关按键、修剪长度调节滑钮的安装位：调节滑钮的导轨直接做在机架侧面的凸台上，滑钮拨动时带动刀头升降，导轨的配合间隙留0.15毫米，滑动时没有卡顿也不会松旷。机架端部伸出的卡扣位用来固定刀头网架，按压刀头释放按键时卡扣脱开，用户可以直接取下刀头清理残留须渣，清理完成后推回刀头就能自动卡紧锁死，这个扣位的拔脱力要控制在15到20牛，既不能正常使用时刀头脱落，也不能让用户拆卸时需要用蛮力撬坏外壳。

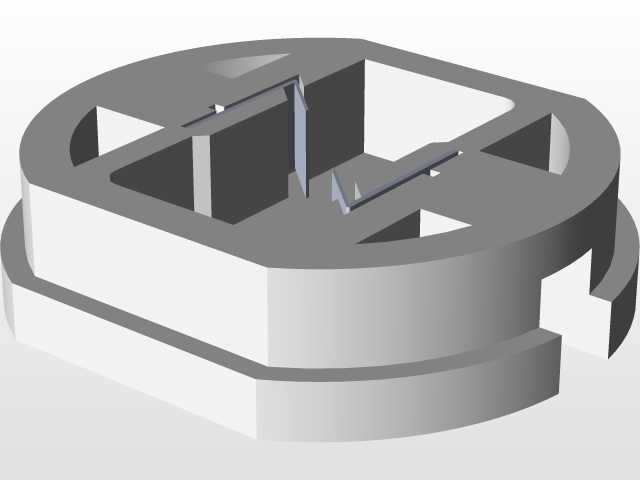

　　考虑到手持产品经常会在卫生间潮湿环境下使用，这个机架的结构槽位都做了导水斜度，偶尔溅入的清水可以顺着底部的预留缝隙流出，不会积在槽位里滋生污垢。塑胶件的壁厚整体控制在1.8到2.2毫米，螺丝柱和卡扣位置局部加厚到3毫米，所有壁厚过渡位置都做了圆角避厚，注塑生产时不会出现缩水印，也不会因为厚薄胶位冷却不均导致零件变形。机架上几处镂空的大方槽，一方面是减轻整机重量，让手持修剪时长时间握持不会累手，另一方面也给电机运转留出散热空间，避免密闭壳体内电机温升过高。

　　在整机装配序列里，这个机架是最先上线的基底零件：工人先把电机卡入中部环形定位槽，接好供电线顺着走线槽埋入，再装入电池弹片和电芯，之后扣上调节滑钮和开关按键，最后把左右外壳对齐扣合，锁入少量固定螺丝就完成整机组装。所有零部件的定位特征都集成在这个机架上，不需要额外增加独立的定位支架，既减少了整机零件数量，也降低了装配工位的操作复杂度，量产时的装配不良率可以控制在很低的水平。如果后续衍生不同配色、不同外壳造型的同系列修剪器，只需要修改外壳外观面，这个内部承载机架可以完全通用，大幅缩短衍生产品的开发周期。
