双孔翻盖式笔刨削笔器结构造型

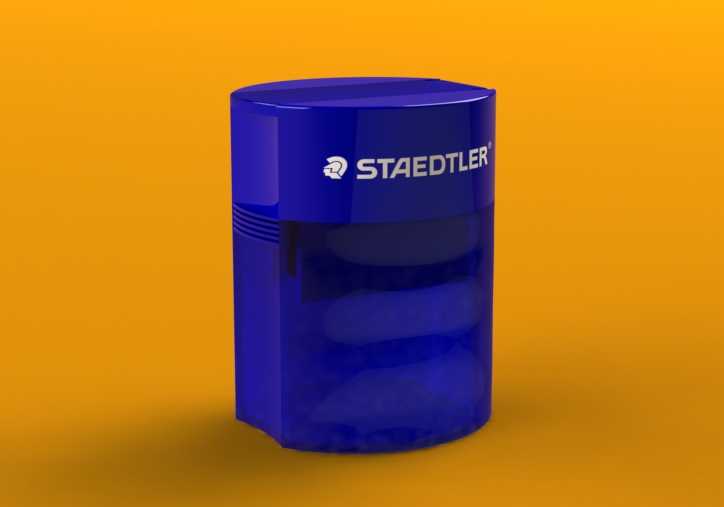

　　这款双孔翻盖式笔刨属于日常书写与绘图场景中高频使用的小型手动文具，结构围绕铅笔、彩铅等杆状书写工具的端面削尖需求展开。整机采用近似圆柱的立式筒体布局，上部设置两个不同孔径的插笔孔，可分别适配常规木杆铅笔与较细绘图铅笔，避免单孔结构在更换笔杆规格时出现间隙过大、切削偏摆或孔径不足的问题。筒体顶部配置可翻转盖体，盖体闭合后能够遮挡削笔孔与刀架区域，减少铅屑、木屑外散，也能在携带过程中防止异物进入孔位。

　　从实际使用流程看，铅笔由顶部孔位插入后，内部刀片以固定倾角贴合笔杆锥面，使用者旋转笔杆即可完成木质外层与铅芯的连续切削。切削产生的碎屑直接落入下部透明储屑腔，腔体与上部刀架区域形成连续容纳空间，便于在积屑达到可视上限后整体开盖清理。透明筒壁的设计并非单纯外观处理，而是让储屑量成为可直接观察的状态信息，减少频繁开盖检查；蓝色外罩则承担握持、防护和造型识别作用，表面品牌标识区域与筒体曲面保持一致，避免额外凸起影响手持旋转。

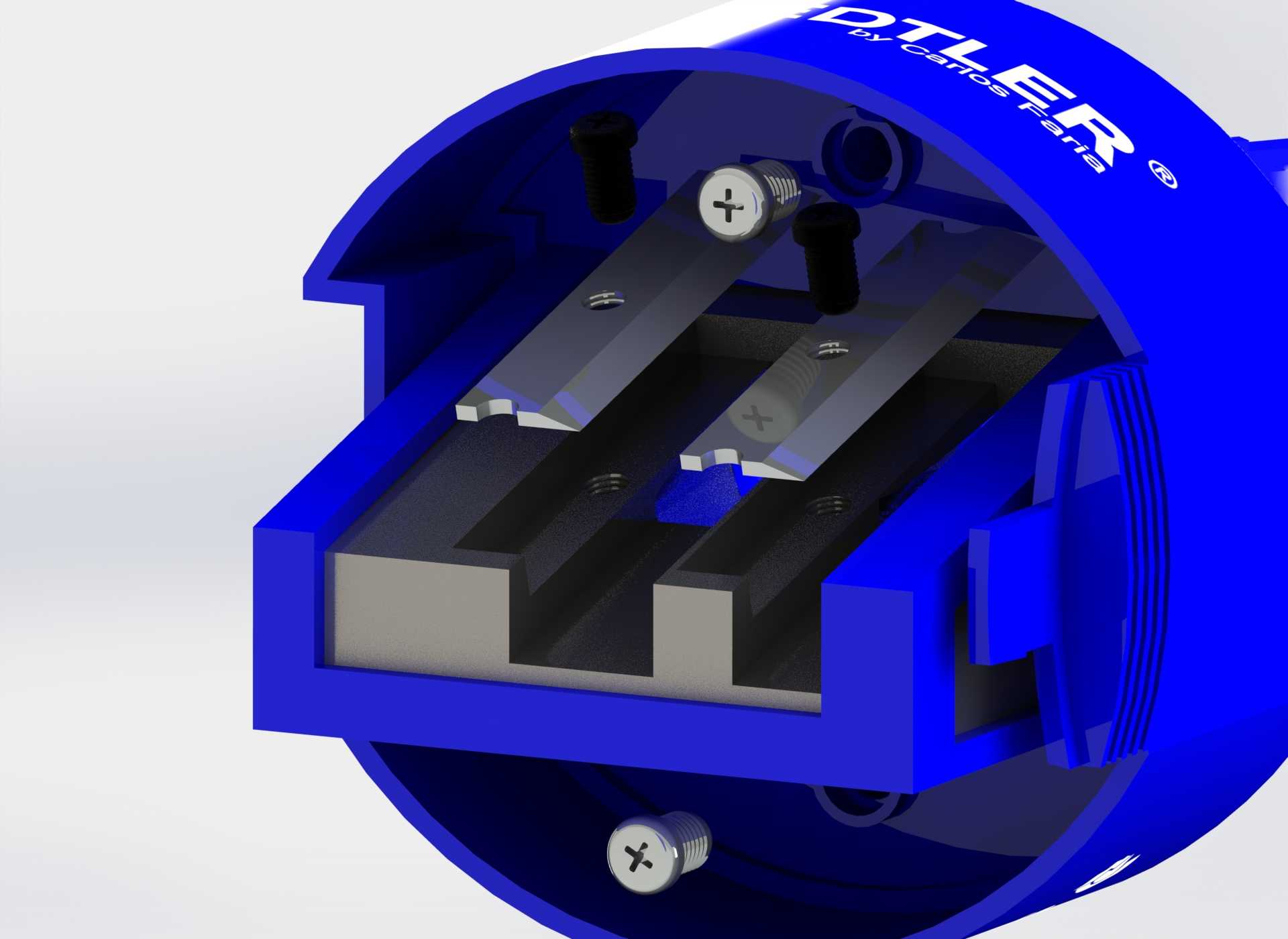

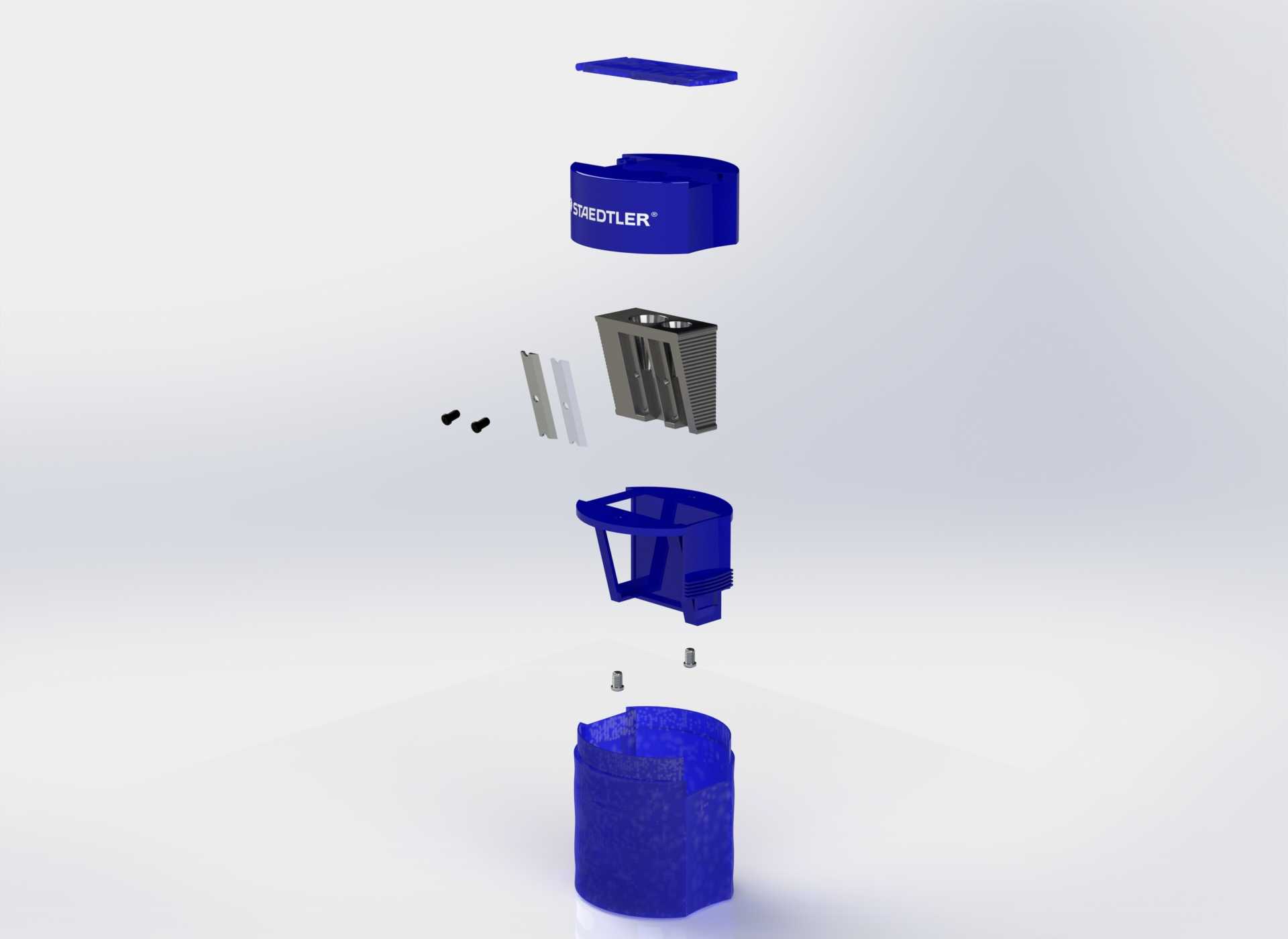

　　结构建模时需要优先处理刀架安装面、插笔孔轴线与刀片切削角之间的关系。插笔孔并非简单竖直圆孔，其内部导向段应与刀片刃口形成稳定锥削路径，孔壁需要给笔杆提供周向定位，使笔杆在旋转时既能够顺利进给，又不会因径向晃动造成铅芯折断。刀片通常沿斜向安装座固定，安装座需预留压紧螺钉位与定位贴合面，刃口露出量决定切削厚度：露出过大容易啃入木杆并使笔尖过尖，露出过小则切削阻力增大、削尖效率下降。三维造型中应把刀片、螺钉、上盖铰链和储屑腔作为关联结构检查，确保盖体翻转行程不与插笔孔、刀片固定位发生干涉。

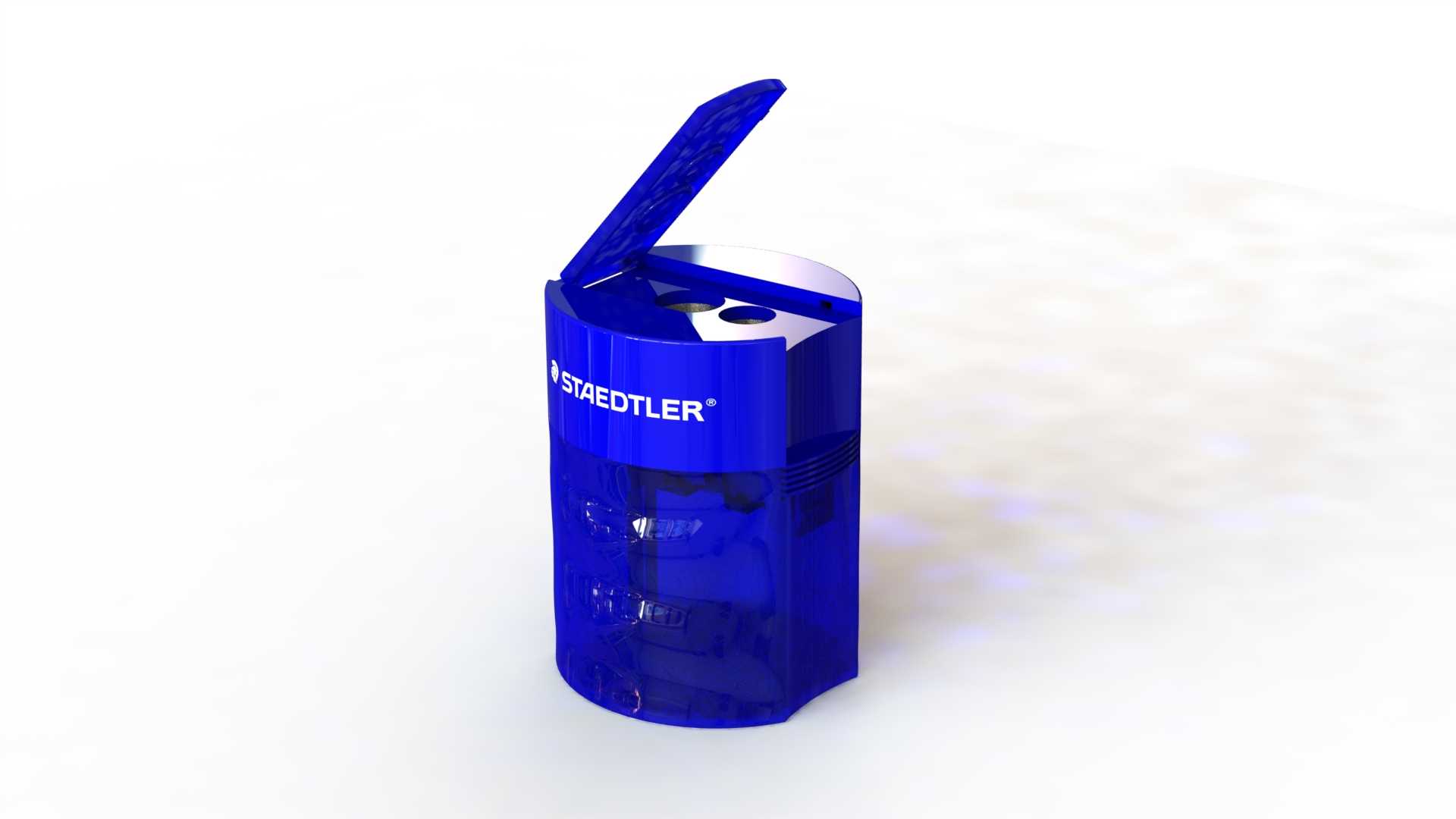

　　外形尺寸方面，这类笔刨以单手握持为边界，筒体直径需控制在手掌可稳定围合的范围内，高度则兼顾储屑容积与桌面放置稳定性。底部应形成相对平整的承托面，使设备在书桌、绘图台、文具盒内均可直立放置；上部翻盖打开后，盖体绕后侧铰链抬起，开启角度要满足避让插笔动作的要求，同时盖体背面可作为防误触挡板。筒体侧壁不宜设置过多深槽，以免木屑粉尘嵌入后难以清洁；上下壳体之间的分模线应沿圆周或侧向平顺过渡，适合塑料注塑成型，并在装配时形成可靠扣合。

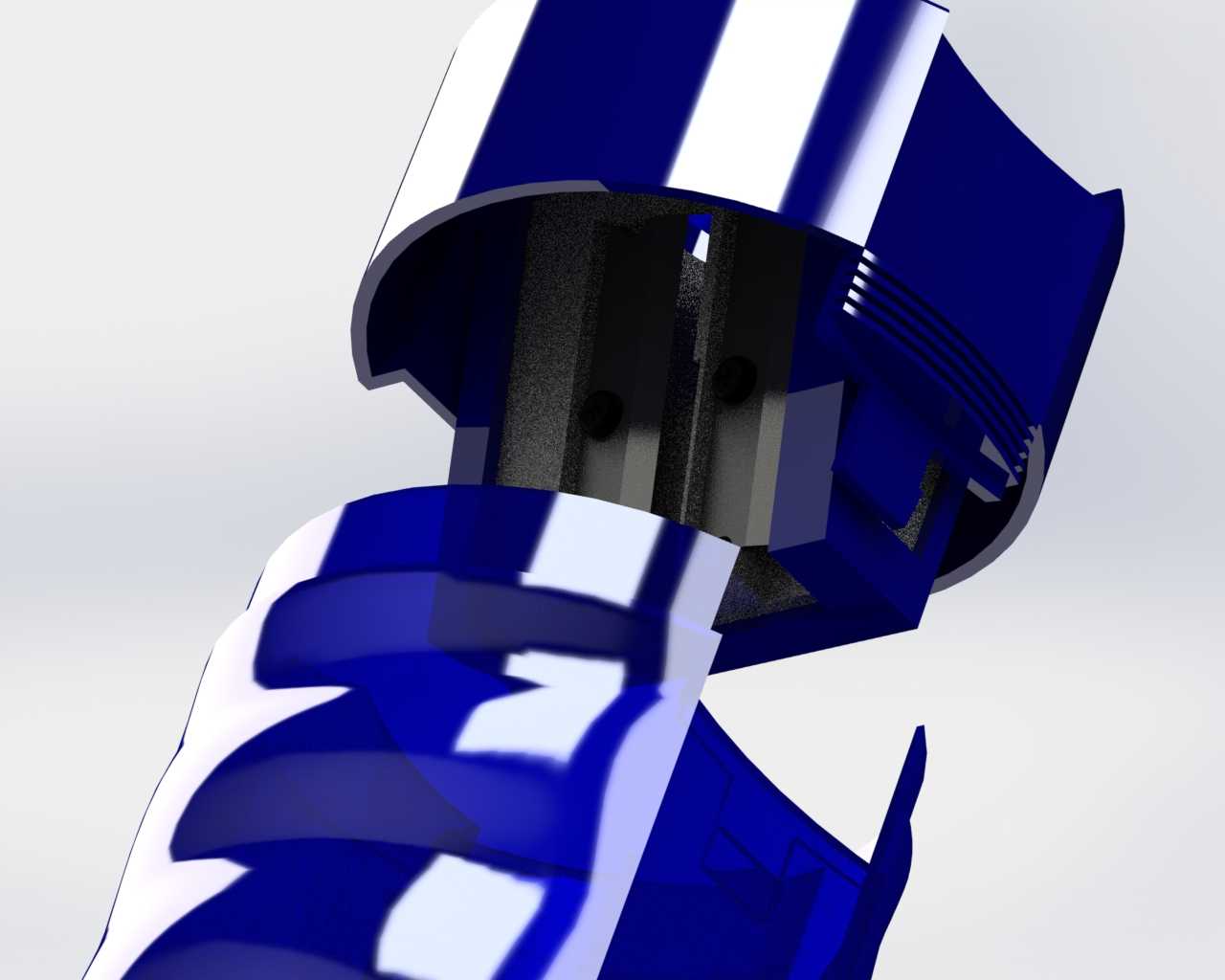

　　在工程细节上，储屑腔与刀架腔之间既要保证碎屑顺利下落，又要避免刀片固定结构过度暴露。筒体前部可采用半透明材料观察屑量，后部和顶部受力区采用较高刚性的塑料结构，承受插笔和旋转时产生的侧向力。双孔区域的孔口需做圆角导入，铅笔斜向插入时不会被锐边卡住；盖体内侧可设置与孔位对应的遮挡凸缘，闭合后提升封闭效果。底部边缘可略微加厚，降低桌面摩擦滑动，也能在储屑较多时维持重心稳定。

　　该类产品虽然尺寸较小，但涉及人机握持、切削几何、铰链翻转、容屑空间和塑料件装配等多个设计点。建模过程中应保留内部刀架、刀片倾角、孔位导向和盖体运动关系，而不是只建外观壳体；结构评审时可沿插笔方向检查笔杆与孔壁、刃口、储屑腔的相对位置，再模拟翻盖开启和关闭状态，确认外形边界、运动间隙与清洁维护路径都满足日常使用要求。
