索诺夫智能温控开关外壳与PCB结构

　　这套三维结构围绕导轨式智能通断与温度监测模块展开，还原了壳体、内部电路板、接线端口及安装配合关系，适合在智能家居改造、小型配电回路、设备电源监测和自动化控制柜中做空间校核。现场使用时，模块通常卡在标准电气导轨上，串联在交流负载前端，既承担远程开关动作，也可通过外接温度探头采集环境或设备表面温度，进而实现超限断电、定时启停、联动控制等功能。

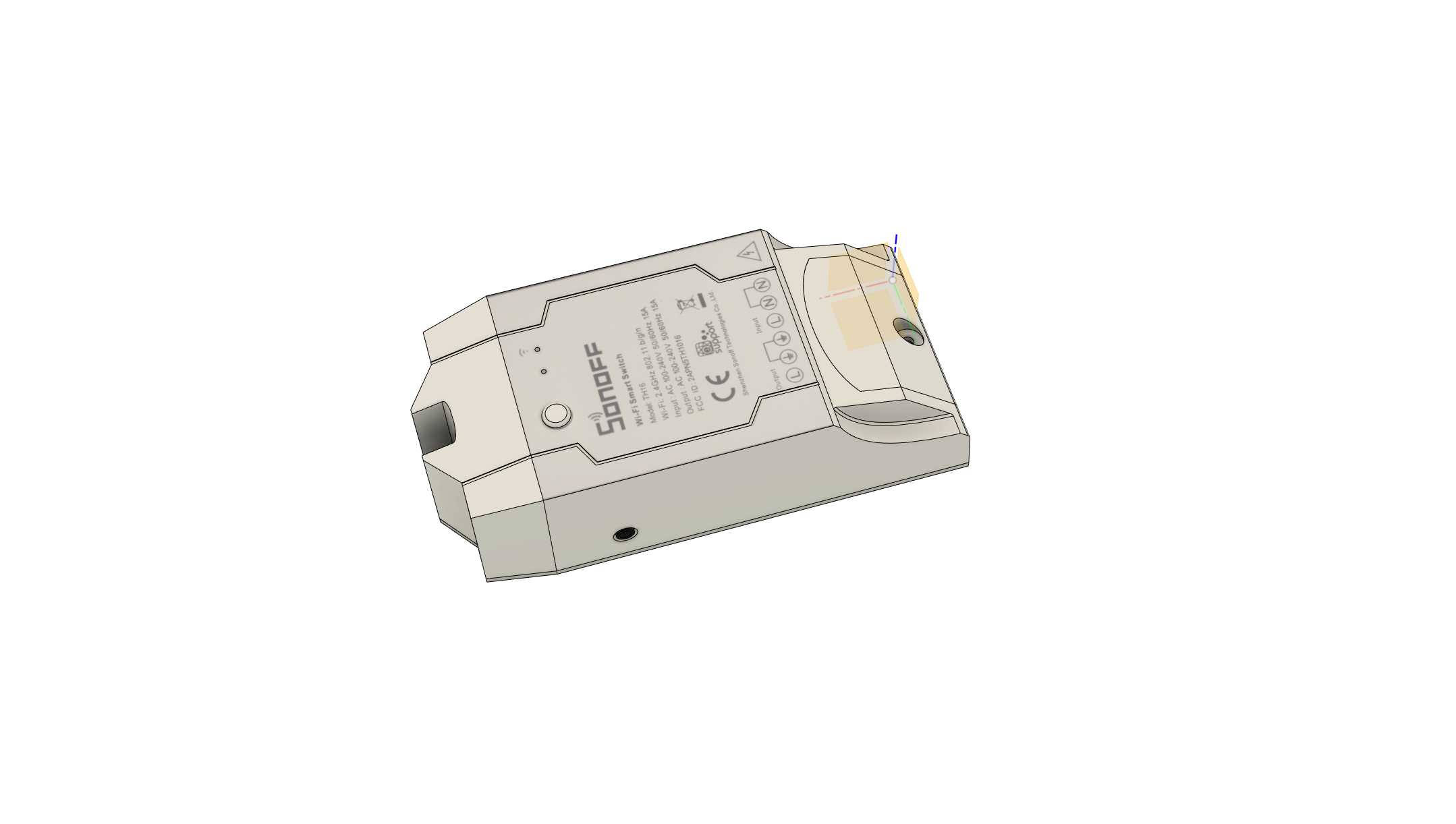

　　从结构视角看，外壳采用上下扣合的紧凑型盒体，正面布置状态指示、按键或配对区域，侧面预留接线端子与探头接入位置。模型中壳体侧壁的加强筋、卡扣槽、端子避让腔和螺钉柱均有体现，能够帮助设计者检查PCB装入后的间隙、爬电距离以及端子受力路径。外壳表面的标识区域并非单纯装饰，其位置对应安规信息、接线示意和认证符号，实际开模或丝印时需要与端子方向保持一致，避免装配后标识倒置。

　　PCB部分按照模块功能分区表达：强电接线区靠近端子侧，弱电控制与无线通信区域相对集中，板边预留固定孔和定位缺口。结构设计时不能只看板子外形是否能放入壳体，还要关注继电器、端子台、电容、无线模块等较高器件与上盖内表面的安全间隙，以及温感探头引线从壳体引出后的折弯半径。若用于柜内密集安装，相邻模块之间的散热通道、接线工具操作空间和导轨卡扣插拔行程都需要在总装阶段提前验证。

　　外形边界遵循导轨电器件的紧凑化思路，宽度方向尽量少占柜内位号，高度方向则容纳继电器与端子结构；底部设置与标准导轨匹配的卡扣结构，上端或侧部保留固定、防松和拆卸受力点。建模时把外壳和PCB放在同一装配关系中，可以直接检查连接器对位、螺钉柱同轴度、壳体壁厚变化以及扣位干涉。对于后续做二次开发的工程师，还能以此为基础评估替换继电器型号、增加防护灌胶、改型面板开孔或调整外接探头走线方式。

　　在工程应用中，这类模块不是孤立零件，而是控制系统中的末端执行与感知节点。配电盘内需要与断路器、线槽、端子排和导轨共同排布；设备侧则可能安装在风机、加热器、照明回路或小型电机供电支路附近。三维模型的价值在于把安装姿态、接线方向、维护拆卸和内部器件堆叠关系提前暴露，减少样机阶段才发现的端子干涉、盖板压件、探头无法出线等问题。整体结构兼顾了壳体防护、电路板固定、强电走线隔离和导轨快速装配，能够为同类智能控制模块的外形设计、柜内布局和装配工艺检查提供直接参考。
