平工作台剥线设备专用红色支撑底座

　　这套红色支撑底座结构，面向线束加工工位上的剥线设备安装需求而设计，核心作用是把Unistrip系列剥线机头稳定固定在平整工作台面上，让操作人员在手工送线、对位、触发剥切动作时，设备始终保持刚性定位，不会因线缆拉扯、手部推压而出现位移或翘动。

　　从现场使用逻辑倒推结构，底座首先要解决的是机头与工作台之间的高度差与姿态问题。线束剥线工位通常排布在流水线旁的防静电工作台上，操作员坐姿送线，剥线刀口的入线高度需要与手腕自然持线高度对齐，过高会造成抬手疲劳，过低则线缆弯折影响剥切精度。底座通过底部承托面将整机抬升到合适工位高度，同时利用内部型腔包容机头下部轮廓，使设备重心落在底座支撑范围之内，避免前端送线受力时整机前倾。

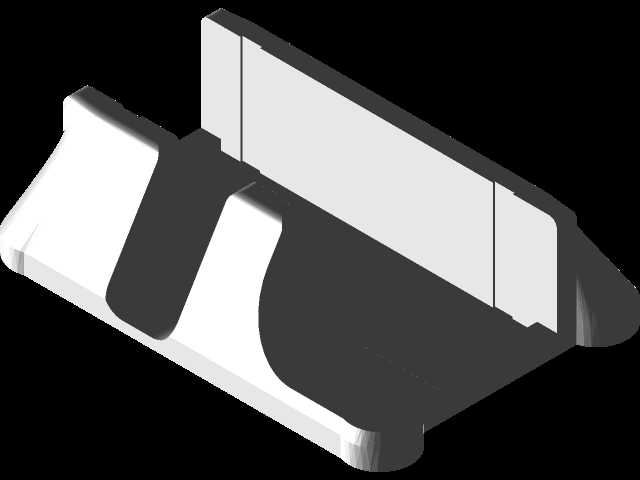

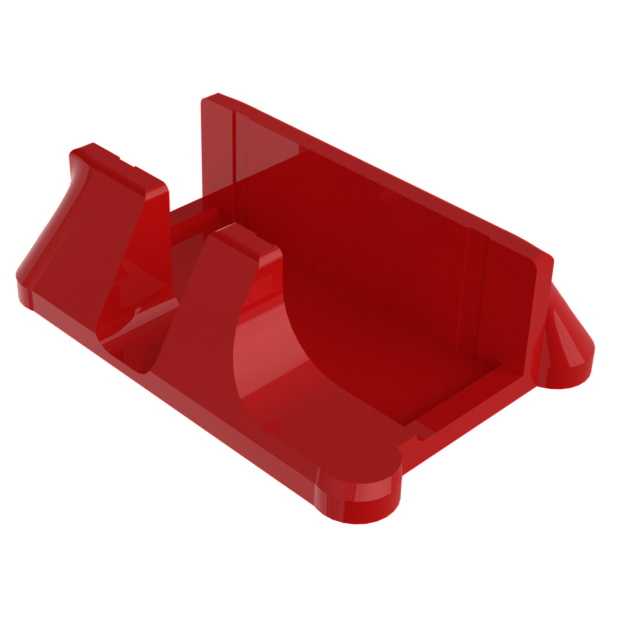

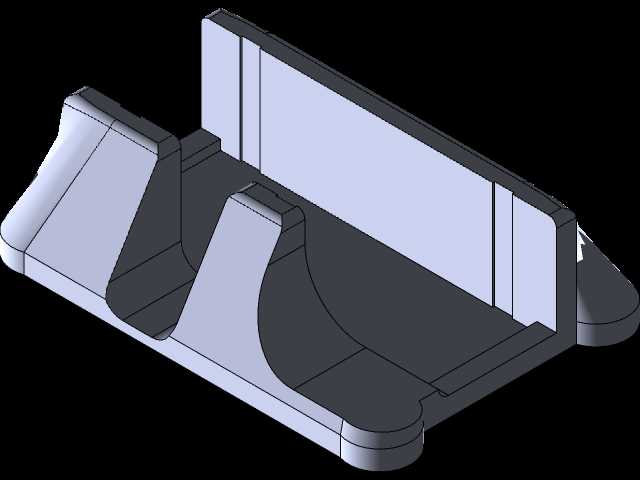

　　外形上，底座整体呈一端开口的浅槽盒形，侧壁沿机头外轮廓延伸，形成三面围合的定位腔。槽内设置两处凸起的楔形支撑筋，分别对应机头底部的两个定位贴合面，筋板侧面做斜度过渡，既起到装入时的导向作用，又在设备落位后承担横向限位，防止机头在槽内左右窜动。支撑筋与底板之间采用大圆角加强，剥线过程中刀口往复运动产生的交变载荷，可以顺着筋板平滑传递到底板，避免直角根部应力集中导致长期使用后开裂。

　　底座前端底板向外延伸出圆弧收边的凸缘，对应机头前部出料或操作侧，延伸面增大了与工作台的接触面积，操作员在放置线缆、调整导向件时手部按压前端，也不会让底座支点越过稳定边界。后端两侧壁向上翘起形成挡边，与机身后侧轮廓贴合，承担向后的限位；侧壁端部做出小三角加强肋，把侧壁受到的侧向力传导回底板，减少薄壁侧壁在反复装拆机头时的变形量。

　　安装边界方面，底座底面为整块平整贴合面，适配常见的防静电工作台台面、木质工装板或铝型材工作台面板，可通过底面预留的紧固位与工作台连接，也可依靠自身围合结构与机头重量实现稳固定位。槽体内腔尺寸按照机头下部包络面预留装配间隙，既保证机头能够顺利放入到位，又控制间隙不至于过大造成工作时晃动；侧壁高度覆盖机头下部受力区域，在设备受到侧向碰撞时，由侧壁而非机头外壳承受冲击力。

　　设计思路上，这类工装底座并不追求复杂机构，而是把定位、支撑、防护、人机高度四个需求合并到一体注塑式结构中。敞开的槽口朝向操作侧，方便机头快速吊装放入与日常清理剥线产生的绝缘皮碎屑；底板整体封闭，碎屑落在槽内可直接从开口侧清扫，不会散落到工作台缝隙。红色外观既与主机配色协调，也在工位上形成明显视觉标识，便于现场快速识别该工位为剥线工序。

　　在三维建模过程中，需要重点把控内腔支撑筋的位置与机头底部安装面的对应关系，筋板顶面斜度要兼顾导向与自锁倾向；所有外轮廓转角、筋板根部均按塑料件工艺要求设置圆角，壁厚尽量保持均匀，避免厚壁缩痕影响底面平面度。底板边缘的圆角凸缘除了增加接触面积，也消除了尖锐边角，符合工位操作的安全要求。整体结构在满足刚性支撑的前提下减少了多余材料，使底座既能够稳定承托剥线设备，又便于批量加工与工位布置。
